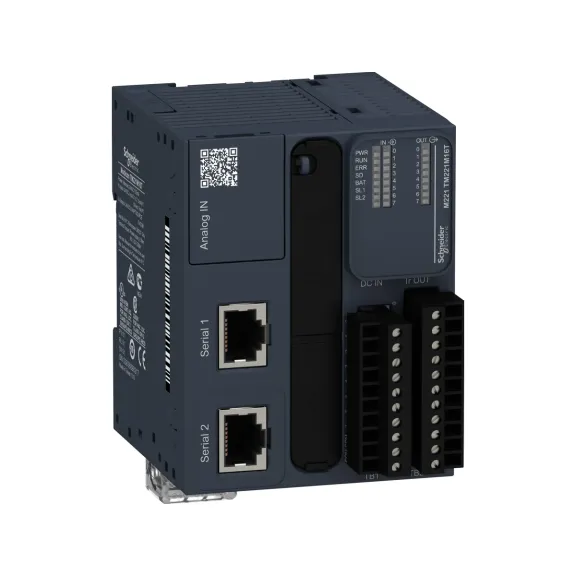

Schneider Electric TM221M16T, Modicon M221, Modüler Tip Programlanabilir Lojik Kontrolör(PLC), 8 Dijital Giriş, 8 Transistör Çıkış, 2 Analog Çıkış, 24 Volt DC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: TM221M16T
- Ean Barkodu: 3606480611292
- Üretim Yeri: Tayvan
20.400,00TL
KDV Hariç: 17.000,00TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | TM221M16T - kontrolör M221 16 GÇ tran |
| Ürün Serisi | Modicon M221 |
| Ürün Yada Bileşen Tipi | Lojik kontrolör |
| Dijital Giriş Sayısı | 8, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital Çıkış Tipi | Transistör |
| Analog Giriş Modülü | 2 -de 0...10 V |
| Dijital Çıkış Sayısı | 8 transistör 2 hızlı çıkış |
| Dijital Çıkış Gerilimi | 24 V DC |
| Dijital Çıkış Akımı | 0.5 A |
| Nominal Besleme Gerilimi(Us) | 24 V DC |
| Tamamlayıcı Özellikler | |
| Dijital Giriş Çıkış Sayısı | 16 |
| Giriş Çıkış Genişleme Modülü Sayısı | 14 (uzak G/Ç mimarisi) 7 (yerel G/Ç mimarisi) |
| Güç Beslemesi Çıkış Akımı | 0,49 A 24 V için genişletme veriyolu 0,52 A 5 V için genişletme veriyolu |
| Kalkış Akımı | 35 A |
| Dijital Giriş Gerilim Tipi | DC |
| Analog Giriş Çözünürlüğü | 10 bit |
| Güç Tüketimi(W) | 22 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile) 3,2 W -de 24 V (G/Ç genişleme modülsüz) |
| Maksimum Sızıntı Akımı | 0,1 mA için transistör çıkışı |
| Girişler için İzin Verilen Aşırı Yük | +/- 13 V DC (kalıcı) için analog giriş +/- 30 V DC için 5 min (maksimum) için analog giriş |
| LSB Değeri | 10 mV |
| Dijital Giriş Gerilimi | 24 V |
| Gerilim Durumu 1 Garanti | >= 15 V için giriş |
| Yanıt Süresi | 100 µs kapama, diğer terminaller terminaller için giriş 300 µs açma, kapama, diğer terminaller terminaller için çıkış 35 µs açma, diğer terminaller terminaller için giriş 35 µs kapama, I2...I5 terminaller için giriş 5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş 5 µs açma, kapama, Q0...Q1 terminaller için çıkış 5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş 50 µs açma, kapama, Q2...Q3 terminaller için çıkış |
| Gerilim Durumu 0 Garanti | <= 5 V için giriş |
| Besleme Gerilimi Limitleri | 20,4…28,8 V |
| Montaj Desteği | sabitleme kitli plaka veya panel Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 |
| Mekanik Dayanıklılık | 20000000 cycles için transistör çıkışı |
| Dönüşüm Süresi | Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş |
| Entegre Bağlantı Tipi | USB portuile mini B USB 2.0 konnektör Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485 Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485 |
| Dijital Giriş Akımı | 5 mA için hızlı giriş 7 mA için Dijital giriş |
| Maksimum Gerilim Düşüşü | <1 V |
| Giriş Empedansı | 100 kOhm için analog giriş 3.4 kOhm için giriş 4,9 kOhm için hızlı giriş |
| Koruma Tipi | Aşırı yük ve kısa devre koruması -de 1 A Çıkışta kısa devre koruması Otomatik sıfırlamalı kısa devre ve aşırı yük koruması |
| Genişlik | 70 mm |
| Yükseklik | 90 mm |
| Ortak Çıkış Başına Maksimum Akım | 4 A |
| İşaretleme | CE |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| Sıfırlama Süresi | 1 s otomatik sıfırlama |
| Derinlik | 70 mm |
| Yapılandırılabilir Filtreleme Süresi | 0 ms için giriş 12 ms için giriş 3 ms için giriş |
| Yedekleme Süresi | 1 yıl -de 25 °C (güç kaynağı kesintisi ile) |
| Kullanılabilir İşlev | Frekans jeneratörü PLS PWM |
| Ürün Ağırlığı | 0,264 kg |
| Mutlak Doğruluk Hatası | Tam ölçeğin +/- % 1'i için analog giriş |
| Dijital Giriş Lojiği | Blok veya kaynak (pozitif/negatif) |
| Elektrikli Bağlantı | çıkarılabilir vidalı terminal bloğu, 10 terminaller girişler için çıkarılabilir vidalı terminal bloğu, 11 terminaller çıkışlar için konnektör, 4 terminaller analog girişler için Mini B USB 2.0 konnektör programlama terminali için terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için |
| Aygıtlar Arası Maksimum Kablo Mesafesi | Ekranlı kablo: <10 m için hızlı giriş Ekranlı kablo: <3 m için hızlı çıkış Ekransız kablo: <1 m için analog giriş Ekransız kablo: <30 m için çıkış Ekransız kablo: <30 m için dijital giriş |
| Veri Depolama Ekipmanı | 2 GB SD kart (opsiyonel) |
| Maksimum Tungsten Yükü | <12 W için çıkış ve hızlı çıkış |
| Yerel Sinyalleme | BAT: 1 LED (kırmızı) G/Ç durumu: kanal başına 1 LED (yeşil) Modül hatası (ERR): 1 LED (kırmızı) PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) SD kart erişimi (SD): 1 LED (yeşil) SL1: 1 LED (yeşil) SL2: 1 LED (yeşil) |
| Haberleşme Hizmeti | Modbus master Modbus slave |
| Çıkış Frekansı | 0,1 kHz için çıkış -de Q4...Q6 terminal 100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal 5 kHz için çıkış -de Q2...Q3 terminal |
| Haberleşme Port Protokolü | USB portu: USB protokol - SoMachine-Ağ Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network |
| Saat Sapması | <= 30 sn/ay -de 25 °C |
| Bellek Kapasitesi | 256 kB için dahili değişkenler RAM 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat |
| Yedeklenen Veri | 256 kB dahili flash bellek için uygulama ve verinin yedeği |
| Gerçek Zamanlı Saat | Ile |
| Uygulama Yapısı | 1 döngüsel yardımcı görev 1 yapılandırılabilir serbest duruş/döngüsel master görevi 8 kesinti görevi |
| İletim Hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn için USB |
| Pil Tipi | BR2032 or CR2032X lityum şarj edilemez |
| Besleme | (seri 1)seri bağlantı besleme: 5 V, <200 mA |
| Bir Talimatın Uygulanma Süresi | 0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat |
| Nesne Alanlarının Maksimum Boyutu | 255 %C sayaç 255 %TM zamanlayıcı 512 %KW sabit word 512 %M bellek biti 8000 %MW bellek word |
| Yalıtım | Analog giriş ve dahili lojik arasında yalıtımsız Analog girişler arasında yalıtımsız Çıkış grupları arasında -de 500 V AC Çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız Giriş ve dahili lojik arasında -de 500 V AC Girişler arasında yalıtımsız Hızlı çıkış ve dahili lojik arasında -de 500 V AC Hızlı giriş ve dahili lojik arasında -de 500 V AC |
| Komut Başına Yürütme Süresi | 60 µs yanıt süresi |
| Konumlandırma Fonksiyonları | Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz) Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz) |
| Sayım Giriş Sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| Sayıcı Fonksiyonu | A/B Darbe/yön Monofaze |
| Uygun Ortam Koşulları | |
| Standartlar | ANSI/ISA 12-12-01 CAN/CSA C22.2 No. 213 IACS E10 IEC 61131-2 UL 508 |
| IP Koruma Sınıfı | IP20 koruyucu kapak yerindeyken |
| Ürün Sertifikaları | ABS CE cULus cULus HazLoc DNV-GL EAC LR RCM UKCA |
| Çevresel Özellik | Sıradan ve tehlikeli yer |
| Kirletme Derecesi | <= 2 |
| Manyetik Alanlara Direnç | 30 A/m 50/60 Hz 'e uygunIEC 61000-4-8 |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…35 °C (dikey kurulum) -10…55 °C (yatay kurulum) |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| Çalışma Yüksekliği | 0...2000 m |
| Kesinti Dayanımı | 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5 0,5 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 1 kV G/Ç ortak mod 'e uygunIEC 61000-4-5 1 kV güç hatları (AC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 2 kV güç hatları (AC) ortak mod 'e uygunIEC 61000-4-5 2 kV röle çıkışı ortak mod 'e uygunIEC 61000-4-5 |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Titreşim Direnci | 1 gn -de 8,4…150 Hz üzerinde panel montajı 1 gn -de 8,4…150 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray |
| Darbe Dayanımı | 147 m/s² için 11 ms |
| Elektromanyetik Alanlara Karşı Direnç | 1 V/m 2...2,7 GHz 'e uygunIEC 61000-4-3 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarj Direnci | 4 kV kontakta 'e uygunIEC 61000-4-2 8 kV havada 'e uygunIEC 61000-4-2 |
| Hızlı Geçici Akımlara Direnç | 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunIEC 61000-4-4 (G/Ç) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) 2 kV 'e uygunIEC 61000-4-4 (güç hatları) 2 kV 'e uygunIEC 61000-4-4 (röle çıkışı) |
| Depolama Yüksekliği | 0…3000 m |
| Elektromanyetik Emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunIEC 55011 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 10,8 cm |
| Paket 1 Genişliği | 12,6 cm |
| Paket 1 Uzunluğu | 10,0 cm |
| Paket 1 Ağırlığı | 430,0 g |
| Paket 2 Birim Türü | S04 |
| Paket 2'deki Birim Sayısı | 24 |
| Paket 2 Yüksekliği | 30 cm |
| Paket 2 Genişliği | 40 cm |
| Paket 2 Uzunluğu | 60 cm |
| Paket 2 Ağırlığı | 11,303 kg |
| Paket 3 Birim Türü | P12 |
| Paket 3'deki Birim Sayısı | 288 |
| Paket 3 Yüksekliği | 105,0 cm |
| Paket 3 Genişliği | 120,0 cm |
| Paket 3 Uzunluğu | 80,0 cm |
| Paket 3 Ağırlığı | 134,44 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
