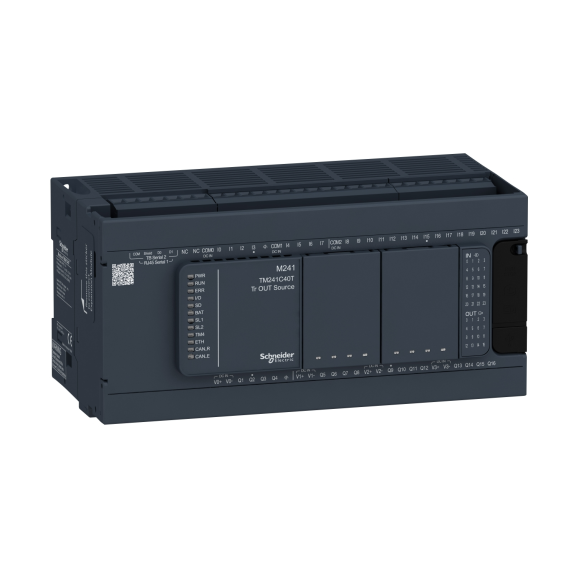

Schneider Electric TM241C40T, Modicon M241, Kompakt Tip Programlanabilir Lojik Kontrolör(PLC), 24 Dijital Giriş, 16 Transistör Çıkış, 24 Volt DC

Schneider Electric TM241C40T, Modicon M241, Kompakt Tip Programlanabilir Lojik Kontrolör(PLC), 24 Dijital Giriş, 16 Transistör Çıkış, 24 Volt DC
Ürün Görselleri Temsilidir! %48 İndirim Stok Sorunuz
Schneider Electric TM241C40T, Modicon M241, Kompakt Tip Programlanabilir Lojik Kontrolör(PLC), 24 Dijital Giriş, 16 Transistör Çıkış, 24 Volt DC
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: TM241C40T
  • Ean Barkodu: 3606480611186
  • Üretim Yeri: Endonezya
0 yorum yapılmış. / Sizde Yorum Yapın!
40.172,98TL
77.255,71TL
KDV Hariç: 33.477,48TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı TM241C40T - M241 40 GÇ tran
Ürün Serisi Modicon M241
Ürün Yada Bileşen Tipi Lojik kontrolör
Dijital Giriş Sayısı 24, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Dijital Çıkış Tipi Transistör
Dijital Çıkış Sayısı 16 transistör 4 hızlı çıkış
Dijital Çıkış Gerilimi 24 V DC için transistör çıkışı
Dijital Çıkış Akımı 0.1 A için hızlı çıkış (PTO modu) (Q0...Q3)
0.5 A için transistör çıkışı (Q0...Q15)
Nominal Besleme Gerilimi(Us) 24 V DC
Tamamlayıcı Özellikler
Dijital Giriş Çıkış Sayısı 40
Giriş Çıkış Genişleme Modülü Sayısı 14 (uzak G/Ç mimarisi)
7 (yerel G/Ç mimarisi)
Kalkış Akımı 50 A
Dijital Giriş Gerilim Tipi DC
Güç Tüketimi(W) 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile)
Maksimum Sızıntı Akımı 5 µA için çıkış
Dijital Giriş Gerilimi 24 V
Gerilim Durumu 1 Garanti >= 15 V için giriş
Kontrol Sinyali Tipi A/B -de 100 kHz için hızlı giriş (HSC modu)
Darbe/yön -de 200 kHz için hızlı giriş (HSC modu)
Monofaze -de 200 kHz için hızlı giriş (HSC modu)
Yanıt Süresi <= 2 µs açma, I0...I7 terminaller için hızlı giriş
<= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış
<= 2 µs kapama, I0...I7 terminaller için hızlı giriş
<= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış
<= 250 µs kapama, Q0...Q15 terminaller için çıkış
<= 34 µs açma, Q0...Q15 terminaller için çıkış
50 µs açma, I0...I15 terminaller için giriş
50 µs kapama, I0...I15 terminaller için giriş
Gerilim Durumu 0 Garanti <= 5 V için giriş
Besleme Gerilimi Limitleri 20,4…28,8 V
Montaj Desteği sabitleme kitli plaka veya panel
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Entegre Bağlantı Tipi USB portuile mini B USB 2.0 konnektör
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485
Dijital Giriş Akımı 10,7 mA için hızlı giriş
7 mA için giriş
Maksimum Gerilim Düşüşü <1 V
Giriş Empedansı 2.81 kOhm için hızlı giriş
4,7 kOhm için giriş
Koruma Tipi Kısa devre koruması
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Ters polarite koruması için hızlı çıkış
Genişlik 190 mm
Yükseklik 90 mm
Ortak Çıkış Başına Maksimum Akım 2 A
İşaretleme CE
Dijital Çıkış Lojiği Pozitif lojik (kaynak)
Sıfırlama Süresi 10 ms otomatik sıfırlama çıkış
12 s otomatik sıfırlama hızlı çıkış
Derinlik 95 mm
Yapılandırılabilir Filtreleme Süresi 0 ms için giriş
1 ms için giriş
1 µs için hızlı giriş
12 ms için giriş
12 ms için hızlı giriş
4 ms için giriş
Yedekleme Süresi 2 yıl -de 25 °C
Ürün Ağırlığı 0,62 kg
Dijital Giriş Lojiği Blok veya kaynak
Elektrikli Bağlantı çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm)
çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm)
Aygıtlar Arası Maksimum Kablo Mesafesi Ekranlı kablo: <10 m için hızlı giriş
Ekranlı kablo: <3 m için hızlı çıkış
Ekransız kablo: <50 m için çıkış
Ekransız kablo: <50 m için giriş
Veri Depolama Ekipmanı <= 16 GB SD kart (opsiyonel)
Maksimum Tungsten Yükü <2,4 W
Yerel Sinyalleme BAT: 1 LED (kırmızı)
G/Ç durumu: kanal başına 1 LED (yeşil)
G/Ç hatası (G/Ç): 1 LED (kırmızı)
Modül hatası (ERR): 1 LED (kırmızı)
PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
SD kart erişimi (SD): 1 LED (yeşil)
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
TM4'te (TM4) bara hatası: 1 LED (kırmızı)
Kesinti Dayanımı 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5
1 kV giriş ortak mod 'e uygunIEC 61000-4-5
1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5
1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5
Çıkış Gerilimi Limitleri 30 V DC
Haberleşme Port Protokolü Yalıtımsız seri bağlantı: Modbus protokol master/slave
Saat Sapması <= 60 s/ay -de 25 °C
Bellek Kapasitesi 64 MB için sistem belleği RAM
Yedeklenen Veri 128 MB dahili flash bellek için kullanıcı programlarının yedeği
Gerçek Zamanlı Saat Ile
Uygulama Yapısı 3 döngüsel ana görev + 1 serbest duruş görevi
4 döngüsel ana görev
8 harici olay görevi
8 olay görevi
İletim Hızı 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn veriyolu uzunlugu için 3 m için USB
Pil Tipi BR2032 lityum şarj edilemez, pil ömrü: 4 yr
Maksimum Çıkış Frekansı 1 kHz için çıkış
100 kHz için hızlı çıkış (PLS modu)
20 kHz için hızlı çıkış (PWM modu)
Besleme (seri 1)seri bağlantı besleme: 5 V, <200 mA
Bir Talimatın Uygulanma Süresi 0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat
Yalıtım Besleme ve dahili lojik arasında -de 500 V AC
Besleme ve toprak arasında yalıtımsız
Çıkış grupları arasında -de 500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkışlar arasında yalıtımsız
Giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Hızlı çıkış ve dahili lojik arasında -de 500 V AC
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Doğruluk +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
+/- 1 % -de 0,1…1 kHz için hızlı çıkış
Konumlandırma Fonksiyonları PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz)
PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz)
Sayım Giriş Sayısı 16 Standart giriş -de 1 kHz
4 hızlı giriş (HSC modu) -de 200 kHz
Uygun Ortam Koşulları
Standartlar ANSI/ISA 12-12-01
CSA C22.2 No 142
CSA C22.2 No 213
Denizcilik teknik özellikleri (LR, ABS, DNV, GL)
IEC 61131-2:2007
UL 508
IP Koruma Sınıfı IP20 koruyucu kapak yerindeyken
Ürün Sertifikaları ABS
CE
cULus
DNV-GL
LR
RCM
UKCA
Kirletme Derecesi 2
Depolama Ortam Koşulları -25…70 °C
Çalışma İçin Ortam Hava Sıcaklığı -10…50 °C (dikey kurulum)
-10…55 °C (yatay kurulum)
Bağıl Nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
Çalışma Yüksekliği 0...2000 m
Mikro Kırılmalara Bağışıklık 10 ms
Titreşim Direnci 3 gn -de 8,4…150 Hz üzerinde panel montajı
3 gn -de 8,4…150 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
Darbe Dayanımı 15 gn için 11 ms
Elektromanyetik Alanlara Karşı Direnç 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3
10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3
Elektrostatik Deşarj Direnci 4 kV kontakta 'e uygunIEC 61000-4-2
8 kV havada 'e uygunIEC 61000-4-2
Hızlı Geçici Akımlara Direnç 1 kV 'e uygunIEC 61000-4-4 (giriş)
1 kV 'e uygunIEC 61000-4-4 (seri bağlantı)
1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı)
2 kV 'e uygunIEC 61000-4-4 (güç hatları)
Depolama Yüksekliği 0…3000 m
Elektromanyetik Emisyon Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunIEC 55011
Paket Bilgileri
Paket 1 Birim Türü PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yüksekliği 11,5 cm
Paket 1 Genişliği 13,094 cm
Paket 1 Uzunluğu 22,928 cm
Paket 1 Ağırlığı 760,0 g
Paket 2 Birim Türü S03
Paket 2'deki Birim Sayısı 6
Paket 2 Yüksekliği 30 cm
Paket 2 Genişliği 30 cm
Paket 2 Uzunluğu 40 cm
Paket 2 Ağırlığı 5,441 kg
Paket 3 Birim Türü P06
Paket 3'deki Birim Sayısı 48
Paket 3 Yüksekliği 75,0 cm
Paket 3 Genişliği 60,0 cm
Paket 3 Uzunluğu 80,0 cm
Paket 3 Ağırlığı 52 kg
Garanti Koşulları
Garanti 18 ay
