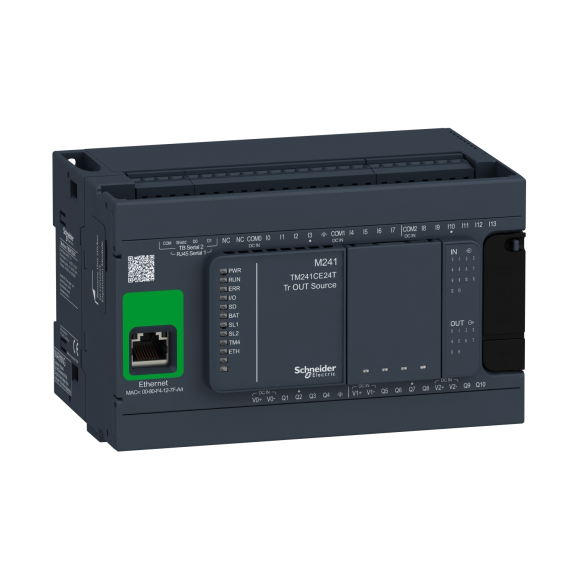

Schneider Electric TM241CE24T, Modicon M241, Kompakt Tip Programlanabilir Lojik Kontrolör(PLC), 14 Dijital Giriş, 10 Transistör Çıkış, 24 Volt DC, Ethernet
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: TM241CE24T
- Ean Barkodu: 3606480611193
- Üretim Yeri: Endonezya
32.556,76TL
62.609,15TL
KDV Hariç: 27.130,63TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | TM241CE24T - M241 kontrolör 24 GÇ transistör P |
| Ürün Serisi | Modicon M241 |
| Ürün Yada Bileşen Tipi | Lojik kontrolör |
| Dijital Giriş Sayısı | 14, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital Çıkış Tipi | Transistör |
| Dijital Çıkış Sayısı | 10 transistör 4 hızlı çıkış |
| Dijital Çıkış Gerilimi | 24 V DC için transistör çıkışı |
| Dijital Çıkış Akımı | 0.1 A için hızlı çıkış (PTO modu) (Q0...Q3) 0.5 A için transistör çıkışı (Q0...Q9) |
| Nominal Besleme Gerilimi(Us) | 24 V DC |
| Tamamlayıcı Özellikler | |
| Dijital Giriş Çıkış Sayısı | 24 |
| Giriş Çıkış Genişleme Modülü Sayısı | 14 (uzak G/Ç mimarisi) 7 (yerel G/Ç mimarisi) |
| Kalkış Akımı | 50 A |
| Dijital Giriş Gerilim Tipi | DC |
| Güç Tüketimi(W) | 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile) |
| Maksimum Sızıntı Akımı | 5 µA için çıkış |
| Döngü Süresi | 10 ms 16 Ethernet/IP 64 ms 64 Modbus TCP |
| Dijital Giriş Gerilimi | 24 V |
| Gerilim Durumu 1 Garanti | >= 15 V için giriş |
| Kontrol Sinyali Tipi | A/B -de 100 kHz için hızlı giriş (HSC modu) Darbe/yön -de 200 kHz için hızlı giriş (HSC modu) Monofaze -de 200 kHz için hızlı giriş (HSC modu) |
| Yanıt Süresi | <= 2 µs açma, I0...I7 terminaller için hızlı giriş <= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış <= 2 µs kapama, I0...I7 terminaller için hızlı giriş <= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış <= 250 µs kapama, Q0...Q9 terminaller için çıkış <= 34 µs açma, Q0...Q9 terminaller için çıkış 50 µs açma, I0...I13 terminaller için giriş 50 µs kapama, I0...I13 terminaller için giriş |
| Gerilim Durumu 0 Garanti | <= 5 V için giriş |
| Besleme Gerilimi Limitleri | 20,4…28,8 V |
| Montaj Desteği | sabitleme kitli plaka veya panel Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 |
| Entegre Bağlantı Tipi | Ethernetile RJ45 konnektör USB portuile mini B USB 2.0 konnektör Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485 Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485 |
| Dijital Giriş Akımı | 10,7 mA için hızlı giriş 5 mA için giriş |
| Maksimum Gerilim Düşüşü | <1 V |
| Giriş Empedansı | 2.81 kOhm için hızlı giriş 4,7 kOhm için giriş |
| Koruma Tipi | Kısa devre koruması Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Ters polarite koruması için hızlı çıkış |
| Genişlik | 150 mm |
| Yükseklik | 90 mm |
| Ortak Çıkış Başına Maksimum Akım | 1 Aile Q8...Q9 terminal için çıkış 2 Aile Q0...Q3 terminal için hızlı çıkış 2 Aile Q4...Q7 terminal için çıkış |
| İşaretleme | CE |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| Sıfırlama Süresi | 10 ms otomatik sıfırlama çıkış 12 s otomatik sıfırlama hızlı çıkış |
| Ethernet Hizmeti | Bellenim yükseltme DHCP istemcisi dahili Ethernet portu DHCP sunucusu TM4 Ethernet anahtarı ağ modülü aracılığıyla DNS istemcisi Ethernet/IP originator I/O scanner dahili Ethernet portu Ethernet/IP target, Modbus TCP server and Modbus TCP slave FDR FTP istemcisi/sunucusu IEC VAR ERİŞİMİ Indirme Izleme Modbus TCP client I/O scanner NGVL OPC UA sunucusu Programlama SMMP istemcisi/sunucusu SMS bildirimleri SQL istemcisi TCP/UDP kitaplığına dayalı olarak denetleyiciden e-posta gönderip alın Web server (WebVisu & XWeb system) |
| Derinlik | 95 mm |
| Yapılandırılabilir Filtreleme Süresi | 0 ms için giriş 1 ms için giriş 1 µs için hızlı giriş 12 ms için giriş 12 ms için hızlı giriş 4 ms için giriş |
| Yedekleme Süresi | 2 yıl -de 25 °C |
| Ürün Ağırlığı | 0,53 kg |
| Dijital Giriş Lojiği | Blok veya kaynak |
| Elektrikli Bağlantı | çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm) çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm) |
| Aygıtlar Arası Maksimum Kablo Mesafesi | Ekranlı kablo: <10 m için hızlı giriş Ekranlı kablo: <3 m için hızlı çıkış Ekransız kablo: <50 m için çıkış Ekransız kablo: <50 m için giriş |
| Ethernet Portu | 10BASE-T/100BASE-TX - 1 port(lar) bakır kablo |
| Veri Depolama Ekipmanı | <= 16 GB SD kart (opsiyonel) |
| Maksimum Tungsten Yükü | <2,4 W |
| Yerel Sinyalleme | BAT: 1 LED (kırmızı) Ethernet port etkinliği: 1 LED (yeşil) G/Ç durumu: kanal başına 1 LED (yeşil) G/Ç hatası (G/Ç): 1 LED (kırmızı) Modül hatası (ERR): 1 LED (kırmızı) PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) SD kart erişimi (SD): 1 LED (yeşil) SL1: 1 LED (yeşil) SL2: 1 LED (yeşil) TM4'te (TM4) bara hatası: 1 LED (kırmızı) |
| Kesinti Dayanımı | 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 1 kV giriş ortak mod 'e uygunIEC 61000-4-5 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5 |
| Çıkış Gerilimi Limitleri | 30 V DC |
| Haberleşme Port Protokolü | Yalıtımsız seri bağlantı: Modbus protokol master/slave |
| Saat Sapması | <= 60 s/ay -de 25 °C |
| Bellek Kapasitesi | 64 MB için sistem belleği RAM |
| Yedeklenen Veri | 128 MB dahili flash bellek için kullanıcı programlarının yedeği |
| Gerçek Zamanlı Saat | Ile |
| Uygulama Yapısı | 3 döngüsel ana görev + 1 serbest duruş görevi 4 döngüsel ana görev 8 harici olay görevi 8 olay görevi |
| İletim Hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 10, 100 Mbit/sn için Ethernet 480 Mbit/sn veriyolu uzunlugu için 3 m için USB |
| Web Hizmetleri | Web sunucusu |
| Pil Tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
| Maksimum Çıkış Frekansı | 1 kHz için çıkış 100 kHz için hızlı çıkış (PLS modu) 20 kHz için hızlı çıkış (PWM modu) |
| Bağımlı Cihaz Sayısı | 16 Ethernet/IP: 64 Modbus TCP: |
| Besleme | (seri 1)seri bağlantı besleme: 5 V, <200 mA |
| Bir Talimatın Uygulanma Süresi | 0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat |
| Yalıtım | Besleme ve dahili lojik arasında -de 500 V AC Besleme ve toprak arasında yalıtımsız Çıkış grupları arasında -de 500 V AC Çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız Giriş ve dahili lojik arasında -de 500 V AC Girişler arasında yalıtımsız Hızlı çıkış ve dahili lojik arasında -de 500 V AC Hızlı giriş ve dahili lojik arasında -de 500 V AC |
| Doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış +/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| Maksimum Bağlantı Sayısı | 10 web sunucusu 16 Ethernet/IP hedefi 4 FTP sunucusu 8 Modbus istemcisi 8 Modbus sunucusu 8 SoMachine protokolü |
| Konumlandırma Fonksiyonları | PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz) PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz) |
| Sayım Giriş Sayısı | 14 Standart giriş -de 1 kHz 4 hızlı giriş (HSC modu) -de 200 kHz |
| Uygun Ortam Koşulları | |
| Standartlar | ANSI/ISA 12-12-01 CSA C22.2 No 142 CSA C22.2 No 213 Denizcilik teknik özellikleri (LR, ABS, DNV, GL) IEC 61131-2:2007 UL 508 |
| IP Koruma Sınıfı | IP20 koruyucu kapak yerindeyken |
| Ürün Sertifikaları | ABS CE cULus DNV-GL LR RCM UKCA |
| Kirletme Derecesi | 2 |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C (dikey kurulum) -10…55 °C (yatay kurulum) |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| Çalışma Yüksekliği | 0...2000 m |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Titreşim Direnci | 3 gn -de 8,4…150 Hz üzerinde panel montajı 3 gn -de 8,4…150 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray |
| Darbe Dayanımı | 15 gn için 11 ms |
| Elektromanyetik Alanlara Karşı Direnç | 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarj Direnci | 4 kV kontakta 'e uygunIEC 61000-4-2 8 kV havada 'e uygunIEC 61000-4-2 |
| Hızlı Geçici Akımlara Direnç | 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunIEC 61000-4-4 (giriş) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı) 2 kV 'e uygunIEC 61000-4-4 (güç hatları) |
| Depolama Yüksekliği | 0…3000 m |
| Elektromanyetik Emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunIEC 55011 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 11,33 cm |
| Paket 1 Genişliği | 13,095 cm |
| Paket 1 Uzunluğu | 18,689 cm |
| Paket 1 Ağırlığı | 640,0 g |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 8 |
| Paket 2 Yüksekliği | 30 cm |
| Paket 2 Genişliği | 30 cm |
| Paket 2 Uzunluğu | 40 cm |
| Paket 2 Ağırlığı | 5,801 kg |
| Paket 3 Birim Türü | P06 |
| Paket 3'deki Birim Sayısı | 64 |
| Paket 3 Yüksekliği | 75,0 cm |
| Paket 3 Genişliği | 40,0 cm |
| Paket 3 Uzunluğu | 80,0 cm |
| Paket 3 Ağırlığı | 58,4 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
