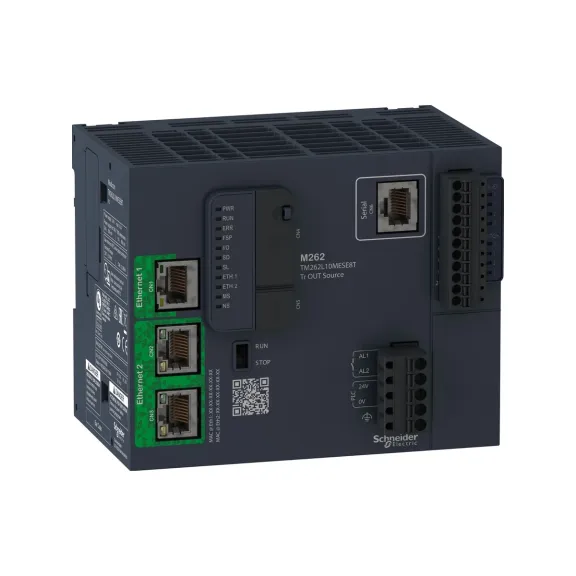

Schneider Electric TM262L10MESE8T, Modicon M262, Programlanabilir Lojik Kontrolör(PLC), 5ns Komut Çevrim Süresi, 4 Dijital Giriş, 4 Transistör Çıkış, 24 Volt DC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: TM262L10MESE8T
- Ean Barkodu: 3606489604189
- Üretim Yeri: Endonezya
123.480,00TL
KDV Hariç: 102.900,00TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | TM262L10MESE8T - Lojik Kontrol Cihazı, Lojik/motion kontrol cihazı Modicon M262, TM262L.. |
| Ürün Serisi | Mantık/hareket denetleyicisi - Modicon M262 |
| Ürün Yada Bileşen Tipi | Lojik kontrolör |
| Dijital Giriş Çıkış Sayısı | 8 |
| Yazılım Adı | IIoT'ye hazır makine - bulut Makineden tesise bağlı |
| Nominal Besleme Gerilimi(Us) | 24 V DC - 15...20 % |
| Tamamlayıcı Özellikler | |
| PLC Güç Tüketimi | 82 W |
| Giriş Çıkış Genişleme Modülü Sayısı | 64 için TM3, TM5 or TM7 IO island (dağıtılmış G/Ç mimarisi) 7 için TM3 IO module (uzak G/Ç mimarisi) 7 için TM3 IO module (yerel G/Ç mimarisi) |
| Kalkış Akımı | 40 A |
| Dijital Giriş Gerilim Tipi | DC |
| Maksimum Sızıntı Akımı | 10 µA için çıkış |
| Dijital Giriş Sayısı | 4, Dijital giriş hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Döngü Süresi | 0,5 ms |
| Dijital Çıkış Tipi | Transistör |
| Dijital Giriş Gerilimi | 24 V |
| Gerilim Durumu 1 Garanti | >= 15 V için DC |
| Yanıt Süresi | <= 1 µs açma, I0...I3 terminaller için hızlı giriş <= 1 µs açma, Q0...Q3 terminaller için hızlı çıkış <= 1 µs kapama, I0...I3 terminaller için hızlı giriş <= 1 µs kapama, Q0...Q3 terminaller için hızlı çıkış |
| Dijital Çıkış Sayısı | 4 transistör hızlı çıkış |
| Gerilim Durumu 0 Garanti | <= 5 V için DC |
| Besleme Gerilimi Limitleri | 20,4…28,8 V DC |
| Montaj Desteği | sabitleme kitli plaka veya panel Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 |
| Entegre Bağlantı Tipi | Ethernet 1ile RJ45 konnektör ve 10/100BASE-T Ethernet 2ile 2 RJ45 konnektör ve 100/1000BASE-T Seri bağlantıile RJ45 konnektör ve RS232/RS485 Smart Communication Bus TM3 IO bus USB tip mini B |
| Dijital Giriş Akımı | 7,5 mA için hızlı giriş |
| Giriş Empedansı | 2.81 kOhm için giriş |
| Koruma Tipi | Kısa devre koruması Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Ters polarite koruması |
| Genişlik | 125 mm |
| Yükseklik | 100 mm |
| Ortak Çıkış Başına Maksimum Akım | 0,5 Aile Q0...Q3 terminal için hızlı çıkış |
| Dijital Çıkış Lojiği | Kaynak |
| Sıfırlama Süresi | 200 ms otomatik sıfırlama hızlı çıkış |
| Derinlik | 90 mm |
| Yapılandırılabilir Filtreleme Süresi | 0.001 ms için hızlı giriş 0.002 ms için hızlı giriş 0.005 ms için hızlı giriş 0.01 ms için hızlı giriş 0.05 ms için hızlı giriş 0.1 ms için hızlı giriş 0.5 ms için hızlı giriş 1 ms için hızlı giriş 12 ms için hızlı giriş 4 ms için hızlı giriş |
| Yedekleme Süresi | 1000 h -de 25 °C |
| Dijital Çıkış Gerilimi | 24 V DC |
| Ürün Ağırlığı | 0,655 kg |
| Dijital Çıkış Akımı | 0.5 A için hızlı çıkış (Q0...Q3) |
| Dijital Giriş Lojiği | Blok |
| Elektrikli Bağlantı | çıkarılabilir yaylı terminal bloğu24 V DC güç beslemesine bağlantı için çıkarılabilir yaylı terminal bloğugirişler ve çıkışlar için |
| Aygıtlar Arası Maksimum Kablo Mesafesi | Ekranlı kablo: <15 m için RS232 Ekranlı kablo: <3 m için hızlı çıkış Ekranlı kablo: <3 m için hızlı giriş Ekranlı kablo: <30 m için RS485 bağlantı Ekransız kablo: <50 m için çıkış Ekransız kablo: <50 m için giriş |
| Veri Depolama Ekipmanı | <= 32 GB SDHC kart (opsiyonel) |
| Maksimum Tungsten Yükü | <1,5 W |
| Yerel Sinyalleme | EIP MS: 1 LED (yeşil/kırmızı) EIP NS: 1 LED (yeşil/kırmızı) ERROR (hata): 1 LED (yeşil/kırmızı) ETH1 state: 1 LED (yeşil/kırmızı) ETH2 state: 1 LED (yeşil/kırmızı) G/Ç hatası (G/Ç): 1 LED (yeşil/kırmızı) PWR: 1 LED (yeşil/kırmızı) RUN: 1 LED (yeşil/kırmızı) SD card activity: 1 LED (green/orange) SL activity: 1 LED (green/orange) Stop forced: 1 LED (yeşil/kırmızı) |
| Haberleşme Hizmeti | DHCP istemcisi DHCP sunucusu DNS istemcisi FTP istemcisi/sunucusu FTP sunucusu HTTP Yöntemleri (API) MQTT'ler NTP istemcisi/sunucusu OPC UA sunucusu (Şifreleme) POP3 istemcisi SMMP istemcisi/sunucusu SMTP istemcisi SNTP SQL istemcisi (uzaktan erişim) TLS 1.2 TLS 1.3 Web görseli Web sunucusu |
| Kesinti Dayanımı | 0,5 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 1 kV giriş ortak mod 'e uygunIEC 61000-4-5 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5 |
| Çıkış Gerilimi Limitleri | 30 V DC |
| Haberleşme Port Protokolü | ASCII manager ASCII modem management Ethernet RSTP Ethernet/IP adapter Ethernet/IP scanner Machine Expert Modbus SL IO scanner Modbus SL İstemci/sunucu Modbus SL modem management Modbus TCP IO scanner Modbus TCP İstemci/sunucu Modbus TCP NVL |
| Saat Sapması | <= 10 s/month -de 25 °C |
| Aşırı Gerilim Koruması | Ile |
| Bellek Kapasitesi | 192 MB için sistem belleği RAM 32 MB için OS/website RAM 32 MB için program RAM |
| Yedeklenen Veri | 1 GB dahili flash bellek için kullanıcı programlarının yedeği |
| Gerçek Zamanlı Saat | Ile |
| Uygulama Yapısı | 3 döngüsel ana görev + 1 serbest duruş görevi 4 döngüsel ana görev 8 harici olay görevi 8 olay görevi |
| İletim Hızı | 10, 100 Mbit/sn için Ethernet1 10/100/1000 Mbit/s için Ethernet2 115 kbit/s veriyolu uzunlugu için 15 m için RS485 115 kbit/s veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB |
| Maksimum Çıkış Frekansı | 300 kHz |
| Bir Talimatın Uygulanma Süresi | 0,005 ms |
| Yalıtım | Besleme ve dahili lojik arasında -de 500 V AC Besleme ve toprak arasında yalıtımsız Between input and output -de 500 V AC Çıkışlar arasında yalıtımsız Girişler arasında yalıtımsız Hızlı çıkış ve dahili lojik arasında -de 500 V AC Hızlı giriş ve dahili lojik arasında -de 550 V AC |
| Doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış +/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| Konumlandırma Fonksiyonları | Libraries axes coordinated fonksiyon |
| Maksimum Alıcı Sayısı | Ethernet/IP: <64 Modbus TCP: <64 Modbus TCP/EtherNet/IP: <96 |
| Uygun Ortam Koşulları | |
| Standartlar | ANSI/ISA 12-12-01 CSA C22.2 No 213 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 IEC 61131-2 UL 61010-1 UL 61010-2-201 |
| IP Koruma Sınıfı | IP20 |
| Ürün Sertifikaları | Achilles CE cULus cULus HazLoc Sınıf I Bölüm 2 CSA 22-2 No 213 EAC KC RCM |
| Kirletme Derecesi | 2 |
| Depolama Ortam Koşulları | -40…85 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…45 °C (flat mounting) -20…50 °C (dikey kurulum) -20…60 °C (yatay kurulum) |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| Çalışma Yüksekliği | 0...2000 m |
| Mikro Kırılmalara Bağışıklık | 0,01 ms |
| Titreşim Direnci | 1 gn -de 8,4…200 Hz üzerinde panel montajı 1 gn -de 8,4…200 Hz üzerinde simetrik ray 3,5 mm -de 2…8,4 Hz üzerinde panel montajı 3,5 mm -de 2…8,4 Hz üzerinde simetrik ray |
| Darbe Dayanımı | 15 gn için 11 ms |
| Elektromanyetik Alanlara Karşı Direnç | 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarj Direnci | 4 kV kontakta 'e uygunIEC 61000-4-2 8 kV havada 'e uygunIEC 61000-4-2 |
| Hızlı Geçici Akımlara Direnç | 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunIEC 61000-4-4 (giriş) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı) 2 kV 'e uygunIEC 61000-4-4 (güç hatları) |
| Depolama Yüksekliği | 0…3000 m |
| Elektromanyetik Emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBµV/m -de 30…230 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar -de 230…1000 MHz 'e uygunIEC 55011 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 13,8 cm |
| Paket 1 Genişliği | 18,3 cm |
| Paket 1 Uzunluğu | 13,1 cm |
| Paket 1 Ağırlığı | 835,0 g |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 8 |
| Paket 2 Yüksekliği | 30 cm |
| Paket 2 Genişliği | 30 cm |
| Paket 2 Uzunluğu | 40 cm |
| Paket 2 Ağırlığı | 7,57 kg |
| Paket 3 Birim Türü | P06 |
| Paket 3'deki Birim Sayısı | 64 |
| Paket 3 Yüksekliği | 75,0 cm |
| Paket 3 Genişliği | 40,0 cm |
| Paket 3 Uzunluğu | 80,0 cm |
| Paket 3 Ağırlığı | 68 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
