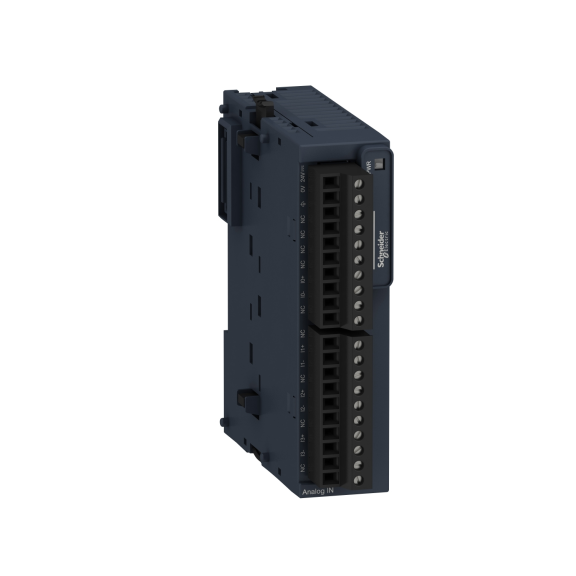

Schneider Electric TM3TI4, Modicon TM3, Programlanabilir Lojik Kontrolörler için Analog Giriş Modülü(Sıcaklık), 4 Analog Giriş
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: TM3TI4
- Ean Barkodu: 3606480649004
- Üretim Yeri: Japonya
15.496,58TL
29.801,14TL
KDV Hariç: 12.913,82TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | TM3TI4 - modül TM3 - 4 giriş sı |
| Ürün Serisi | Modicon TM3 |
| Ürün Yada Bileşen Tipi | Analog giriş modülü |
| Seri Uyumluluğu | Modicon M221 Modicon M241 Modicon M251 Modicon M262 |
| Analog Giriş Sayısı | 4 |
| Analog Giriş Tipi | akım 0...20 mA gerilim - 10...10 V gerilim 0...10 V termokuplör - 200...1000 °Cile termokuplör J termokuplör - 200...1300 °Cile termokuplör K termokuplör - 200...1300 °Cile termokuplör N termokuplör - 200...400 °Cile termokuplör T termokuplör - 200...800 °Cile termokuplör E termokuplör 0...1760 °Cile termokuplör R termokuplör 0...1760 °Cile termokuplör S termokuplör 0...1820 °Cile termokuplör B termokuplör 0...2315 °Cile termokupl C akım 4...20 mA Ni 100/Ni 1000 sıcaklık probu - 60...180 °C Pt 100 sıcaklık probu - 200...850 °C Pt 1000 sıcaklık probu - 200...600 °C |
| Tamamlayıcı Özellikler | |
| İzin Verilebilir Sürekli Aşırı Yük | 13 V, analog giris tipi: gerilim 40 mA, analog giris tipi: akım |
| Nominal Besleme Gerilimi(Us) | 24 V DC |
| Sıcaklık Sapması | +/- 0,01 %FS/°C |
| Kablo Tipi | Bükümlü blendajlı kablo çifti <30 m için giriş devre |
| Analog Giriş Çözünürlüğü | 15 bit + işaret 16 bit |
| Doğural Olmama Durumu | +/- 0,2 %FS |
| Çapraz Karışma | <= 1 LSB |
| LSB Değeri | 0,1 °Csıcaklık probu 0,1 °Ctermokuplör 2,44 mV 0...10 Vgerilim 3,91 µA 4...20 mAakım 4,88 mV - 10...10 Vgerilim 4,88 µA 0...20 mAakım |
| Akım Tüketimi | 35 mA -de 24 V DC -de harici besleme aracılığıyla 40 mA -de 24 V DC -de harici besleme aracılığıyla 45 mA -de 5 V DC -de bara konnektörü üzerinden 50 mA -de 5 V DC -de bara konnektörü üzerinden |
| Besleme Gerilimi Limitleri | 20,4…28,8 V |
| Montaj Desteği | sabitleme kitli plaka veya panel Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 |
| Dönüşüm Süresi | 10 ms + kanal başına 10 ms + 1 kontrolör çevrim süresi analog giriş için gerilim/akım 100 ms + kanal başına 100 ms + 1 kontrolör çevrim süresi analog giriş için sıcaklık probu 100 ms + kanal başına 100 ms + 1 kontrolör çevrim süresi analog giriş için termokuplör |
| Tekrarlama Doğruluğu | +/-0,5 %FS |
| Giriş Empedansı | <= 50 Ohm akım >= 1 MOhm gerilim >= 1 MOhm sıcaklık probu >= 1 MOhm termokuplör |
| Genişlik | 23,6 mm |
| Yükseklik | 90 mm |
| İşaretleme | CE |
| Derinlik | 70 mm |
| Ürün Ağırlığı | 0,11 kg |
| Mutlak Doğruluk Hatası | +/- 6 °C at 25 °C for thermocouple R, S 0...200 °C Tam ölçeğin +/- %0,2'si at 25 °C for analogue input gerilim/akım Tam ölçeğin +/- %0,2'si at 25 °C for Pt 100/Pt 1000, Ni 100/ Ni 1000 temperature probe Tam ölçeğin +/- %0,2'si at 25 °C for termokupl C 0...2315 °C Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör B 300...1820 °C Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör E 0...800 °C Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör J 0...1000 °C Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör K 0...1300 °C Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör N 0...1300 °C Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör T 0...400 °C Tam ölçeğin +/- %0,2'si at 25 °C for thermocouple R, S 200...1760 °C Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör E - 200...0 °C Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör J - 200...0 °C Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör K - 200...0 °C Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör N - 200...0 °C Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör T - 200...0 °C |
| Elektrikli Bağlantı | 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler ve besleme için |
| Yerel Sinyalleme | PWR: 1 LED (yeşil) |
| Kesinti Dayanımı | 0,5 kV güç besleme diferansiyel mod 'e uygunIEC 61000-4-5 1 kV giriş ortak mod 'e uygunIEC 61000-4-5 1 kV güç besleme ortak mod 'e uygunIEC 61000-4-5 |
| Örnekleme Süresi | 10 ms, analog giris tipi: gerilim/akım 100 ms, analog giris tipi: gerilim/akım 100 ms, analog giris tipi: sıcaklık probu 100 ms, analog giris tipi: termokuplör |
| Yalıtım | Giriş ve besleme arasında -de 1500 V AC Giriş ve dahili lojik arasında -de 500 V AC |
| Uygun Ortam Koşulları | |
| Standartlar | IEC 61131-2 |
| IP Koruma Sınıfı | IP20 |
| Ürün Sertifikaları | CE cULus cULus HazLoc EAC RCM UKCA |
| Kirletme Derecesi | 2 |
| Manyetik Alanlara Direnç | 30 A/m 'e uygunIEC 61000-4-8 |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…35 °C dikey kurulum -10…55 °C yatay kurulum |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| Çalışma Yüksekliği | 0...2000 m |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Titreşim Direnci | 3 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı |
| Darbe Dayanımı | 15 gn için 11 ms |
| Elektromanyetik Alanlara Karşı Direnç | 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarj Direnci | 4 kV kontakta 'e uygunIEC 61000-4-2 8 kV havada 'e uygunIEC 61000-4-2 |
| Hızlı Geçici Akımlara Direnç | 1 kV 'e uygunIEC 61000-4-4 (G/Ç) |
| Depolama Yüksekliği | 0…3000 m |
| Elektromanyetik Emisyon | Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunIEC 55011 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 7,500 cm |
| Paket 1 Genişliği | 10,500 cm |
| Paket 1 Uzunluğu | 12,500 cm |
| Paket 1 Ağırlığı | 215,000 g |
| Paket 2 Birim Türü | S02 |
| Paket 2'deki Birim Sayısı | 9 |
| Paket 2 Yüksekliği | 15,000 cm |
| Paket 2 Genişliği | 30,000 cm |
| Paket 2 Uzunluğu | 40,000 cm |
| Paket 2 Ağırlığı | 2,330 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
