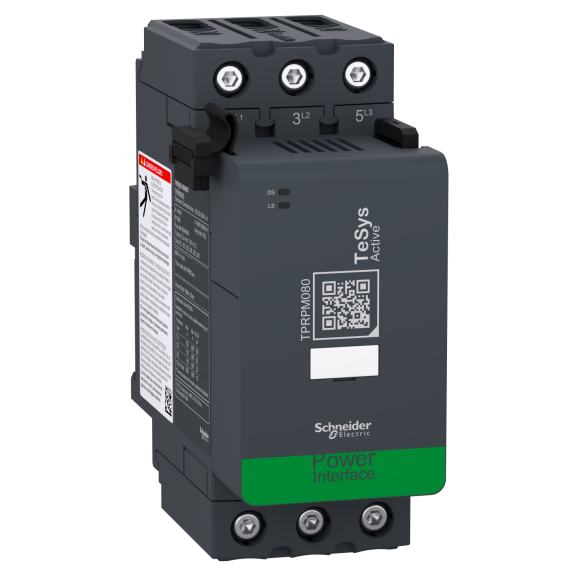

Schneider Electric TPRPM080, TeSys Island, 80 Amper, 37 kW, Güç Arayüz Modülü(PIM), 4-80 Amper Ayar Sahalı
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: TPRPM080
- Ean Barkodu: 3606489832865
- Üretim Yeri: Fransa
13.950,61TL
30.327,42TL
KDV Hariç: 11.625,51TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | TPRPM080 - PIM güç arayüz modülü, TeSys island, 80A AC-1, 80A AC-3, 37 |
| Ürün Serisi | TeSys |
| Ürün Adı | TeSys adası |
| Ürün Yada Bileşen Tipi | Güç modülü |
| Ürün Grubu | TPRPM |
| Cihaz Sunumu | Bir veri yolu kuplörü aracılığıyla bir otomasyon denetleyicisine bağlı güç modülü Yalnızca bir veri yolu kuplörüne bağlandığında çalışır |
| Ürün Uyumluluğu | TPRAN Analog GÇ modülü TPRBC hat birleştirici TPRDG Dijital GÇ modülü |
| Kullanılabilir İşlev | Akımların izlenmesi Elektronik termal aşırı yük koruması TPRDG IO modülüyle ilişkilendirildiğinde üçüncü taraf güç cihazlarının kontrolü Yukarı akış voltajı varlığı algılama |
| Kutup Açıklaması | 3P |
| Nominal Çalışma Gerilimi(Ue) | <= 690 V AC 47...63 Hz |
| Nominal Çalışma Akımı(Ie) | 80 A (at <50 °C) AC-3e 80 A (at <50 °C) at <= 440 V AC-1 80 A (at <50 °C) at <= 440 V AC-3 |
| Klasik Açık Hava Termik Akımı(Ith) | 80 A (at 50 °C) |
| Kontrol Devresi Gerilimi(Uc) | 24 V DC supplied by the bus coupler |
| Motor Gücü(kW) | 22 kW at 230 V AC 50 Hz 37 kW at 380...415 V AC 50 Hz 37 kW at 440 V AC 50 Hz 37 kW at 500 V AC 50 Hz 37 kW at 690 V AC 50 Hz |
| Motor Gücü(HP)(UL/CSA) | 10 hp at 240 V AC 60 Hz for 1 faz motors 20 hp at 208 V AC 60 Hz for 3 faz motors 20 hp at 240 V AC 60 Hz for 3 faz motors 40 hp at 480 V AC 60 Hz for 3 faz motors 5 hp at 120 V AC 60 Hz for 1 faz motors 50 hp at 600 V AC 60 Hz for 3 faz motors |
| Nominal Yalıtım Gerilimi(Ui) | 600 V 'e uygunCSA C22.2 No 60947-4-1 600 V 'e uygunUL 60947-4-1 690 V 'e uygunIEC 60947-4-1 |
| Akım Tüketimi | 60 mA |
| Aşırı Yük Açma Sınıfı | Sınıf 5…30 |
| Sıfırlama | Remotely or automatically |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 6 kV |
| Güç Dağılımı(W) | 2,3 W Ie'de AC-3 |
| Aşırı Gerilim Kategorisi | III |
| Termal Koruma Ayar Aralığı | 4…80 A |
| Tamamlayıcı Özellikler | |
| İzleme Tipi | Max current Imax Max voltage Vmax Number of device power cycles Number of faults Ortalama akım Iavg Ortalama voltaj Vavg Time device ON |
| Montaj Modu | Yatay ve dikey (35 mm simetrik DIN rayı) |
| Standartlar | CSA C22.2 No 60947-4-1 EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 |
| Bağlantı ve Terminal Bilgileri | EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (AWG 16...AWG 2)esnek ile EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (AWG 16...AWG 2)esnek kablo uçsuz EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (AWG 16...AWG 2)sert EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (AWG 16...AWG 4)esnek ile EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (AWG 16...AWG 4)esnek kablo uçsuz EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (AWG 16...AWG 4)sert |
| Koruma Tipi | Aşırı akım Faz dengesizliği Ground current Jam Long start Motor overheat Phase loss Phase reversal Phase sequence Rapid cycle lockout Rapid restart lockout Stall Termal aşırı yük koruması Undercurrent |
| Genişlik | 55 mm |
| Yükseklik | 136 mm |
| Ürün Sertifikaları | CCC CSA EAC UL |
| Derinlik | 125 mm |
| Ürün Ağırlığı | 0,425 kg |
| Sıkma Torku | 5 N.m - kablo 1…25 mm² altıgen 4 mm 8 N.m - kablo 25…35 mm² altıgen 4 mm |
| Yerel Sinyalleme | DS (device status): 1 LED (yeşil/kırmızı) LS (load status): 1 LED (yeşil/kırmızı) |
| Uygun Ortam Koşulları | |
| Koruyucu Bakım | TC |
| IP Koruma Sınıfı | IP20 |
| Depolama için Ortam Sıcaklığı | -25…70 °C |
| Kirletme Derecesi | 2 |
| Yangına Dayanıklılık | 650 °C 'e uygunIEC 60695-2-12 850 °C 'e uygunIEC 60695-2-1 960 °C 'e uygunUL 94 |
| Elektromanyetik Uyumluluk | Conducted RF disturbance immunity test, 20 V, conforming to EN/IEC 61000-4-6 Elektrostatik deşarj bağışıklık testi, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2 Fast transient immunity test, seviye 4, 4 kV, conforming to EN/IEC 61000-4-4 Kesinti bağışıklık testi (diferansiyel mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5 Kesinti bağışıklık testi (ortak mod), seviye 4, 4 kV, conforming to EN/IEC 61000-4-5 Radiated RF field immunity test, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C değer kaybı olmadan 50…60 °C akım değer kaybı ile |
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan |
| Titreşim Direnci | 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 6,5 cm |
| Paket 1 Genişliği | 13,5 cm |
| Paket 1 Uzunluğu | 17,0 cm |
| Paket 1 Ağırlığı | 495,0 g |
| Paket 2 Birim Türü | S02 |
| Paket 2'deki Birim Sayısı | 8 |
| Paket 2 Yüksekliği | 15,0 cm |
| Paket 2 Genişliği | 30,0 cm |
| Paket 2 Uzunluğu | 40,0 cm |
| Paket 2 Ağırlığı | 4,292 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
