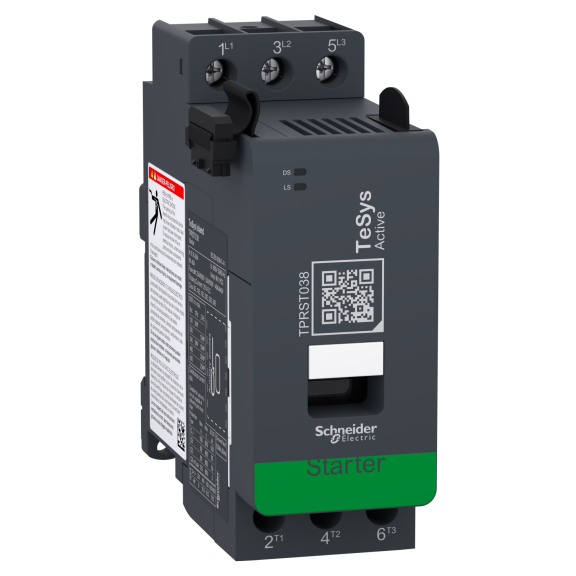

Schneider Electric TPRST038, TeSys Island, 38 Amper, 18.5 kW, Standart Yolverici, 0.76-38 Amper Ayar Sahalı
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: TPRST038
- Ean Barkodu: 3606489832766
- Üretim Yeri: Fransa
10.137,65TL
22.038,36TL
KDV Hariç: 8.448,04TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | TPRST038 - Standart yolverici, TeSys island, 40A AC-1, 38A AC-3, 18.5 |
| Seri | TeSys |
| Ürün Adı | TeSys adası |
| Ürün Yada Bileşen Tipi | Motor yolverici |
| Ürün Grubu | TPRST |
| Cihaz Sunumu | Bir veri yolu kuplörü aracılığıyla bir otomasyon kontrolörüne bağlı doğrudan yolverici Yalnızca bir veri yolu kuplörüne bağlandığında çalışır |
| Motor Yolverici Tipi | Doğrudan hat |
| Ürün Uyumluluğu | TPRBC hat birleştirici TPRVM Voltaj arayüzü modülü (VIM) |
| Kullanılabilir İşlev | Elektrik hattı ve yük koruması TPRVM voltaj modülü ile bağlandığında güç ve enerji izleme Yukarı akış voltajı varlığı algılama |
| Kutup Açıklaması | 3P 3 NA |
| Nominal Çalışma Gerilimi(Ue) | <= 480 V AC 47...63 Hz for overvoltage cat. III <= 690 V AC 47...63 Hz for overvoltage cat. II |
| Nominal Çalışma Akımı(Ie) | 38 A (at <50 °C) at <= 440 V AC-3 40 A (at <50 °C) at <= 440 V AC-1 |
| Klasik Açık Hava Termik Akımı(Ith) | 40 A (at 50 °C) |
| Kontrol Devresi Gerilimi(Uc) | 24 V DC supplied by the bus coupler |
| Kullanım Kategorisi | AC-1 AC-2 AC-3 AC-3e AC-4 |
| Motor Gücü(kW) | 18,5 kW at 380...415 V 50 Hz (AC-3) 18,5 kW at 440 V 50 Hz (AC-3) 18,5 kW at 500 V 50 Hz (AC-3) 18,5 kW at 690 V 50 Hz (AC-3) 9 kW at 230 V 50 Hz (AC-3) |
| Motor Gücü(HP)(UL/CSA) | 10 hp at 208 V AC 60 Hz for 3 faz motors 10 hp at 240 V AC 60 Hz for 3 faz motors 2 hp at 120 V AC 60 Hz for 1 faz motors 20 hp at 480 V AC 60 Hz for 3 faz motors 25 hp at 600 V AC 60 Hz for 3 faz motors 5 hp at 240 V AC 60 Hz for 1 faz motors |
| Nominal Yalıtım Gerilimi(Ui) | 600 V 'e uygunCSA C22.2 No 60947-4-1 600 V 'e uygunUL 60947-4-1 690 V 'e uygunIEC 60947-4-1 |
| Akım Tüketimi | 160 mA contactor closing 160 mA contactor sealed |
| Aşırı Yük Açma Sınıfı | Sınıf 5…30 |
| Sıfırlama | Remotely or automatically |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 6 kV 'e uygunIEC 60947-1 |
| Güç Dağılımı(W) | 11,8 W Ie'de AC-3 |
| Aşırı Gerilim Kategorisi | II for Ue <= 690 V III for Ue <= 480 V |
| Termal Koruma Ayar Aralığı | 0,76…38 A |
| Nominal Kapama Kapasitesi(Irms) | 550 A at 440 V conforming to IEC 60947 |
| Nominal Kesme Kapasitesi | 550 A at 440 V conforming to IEC 60947 |
| Kısa Süreli Dayanma Akımı(Icw) | 150 A 40 °C - 1 min 310 A 40 °C - 10 s 430 A 40 °C - 1 sn 60 A 40 °C - 10 min |
| Ortalama Empedans | 2 mOhm - Ith 40 A 50 Hz |
| Kutup Başına Güç Dağılımı | 2,9 W AC-3 - Ith 38 A 3,2 W AC-1 - Ith 40 A |
| Tamamlayıcı Özellikler | |
| Güvenlik Performans Seviyesi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| İzleme Tipi | Active and reactive energy with voltage module Active and reactive power with voltage module Max current Imax Max voltage Vmax Number of device power cycles Number of faults Number of switching cycles Ortalama akım Iavg Ortalama voltaj Vavg Time device ON Time device switch ON True power factor with voltage module |
| Montaj Modu | Yatay ve dikey (35 mm simetrik DIN rayı) |
| Standartlar | CSA C22.2 No 60947-4-1 EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 |
| Mekanik Dayanıklılık | 30 Mcycles |
| Elektriksel Dayanıklılık | 1,4 Mcycles 38 A AC-3 Ue'de 440 V 2 Mcycles 40 A AC-1 Ue'de 440 V |
| Bağlantı ve Terminal Bilgileri | Vidalı-kelepçe terminalleri 1 kablo(lar) 1,5…10 mm² (AWG 16...AWG 10)esnek ile Vidalı-kelepçe terminalleri 1 kablo(lar) 1,5…10 mm² (AWG 16...AWG 8)sert Vidalı-kelepçe terminalleri 1 kablo(lar) 2,5…10 mm² (AWG 14...AWG 8)esnek kablo uçsuz Vidalı-kelepçe terminalleri 2 kablo(lar) 1,5…10 mm² (AWG 16...AWG 8)sert Vidalı-kelepçe terminalleri 2 kablo(lar) 1,5…6 mm² (AWG 16...AWG 10)esnek ile Vidalı-kelepçe terminalleri 2 kablo(lar) 2,5…10 mm² (AWG 14...AWG 8)esnek kablo uçsuz |
| Koruma Tipi | Aşırı akım Faz dengesizliği Ground current Jam Long start Motor overheat Phase loss Phase reversal Phase sequence Rapid cycle lockout Rapid restart lockout Stall Termal aşırı yük koruması Undercurrent |
| Genişlik | 45 mm |
| Yükseklik | 121 mm |
| Ürün Sertifikaları | CCC CSA EAC UL |
| Çalışma Süresi | < 100 ms kapama < 30 ms açma |
| Derinlik | 115 mm |
| Ürün Ağırlığı | 0,718 kg |
| Sıkma Torku | 2,5 N.m - tornavidayla düz Ø 6 mm 2,5 N.m - tornavidayla Philips No 3 |
| Yerel Sinyalleme | DS (device status): 1 LED (yeşil/kırmızı) LS (load status): 1 LED (yeşil/kırmızı) |
| Maksimum Çalışma Hızı | 3600 cyc/mn AC-3 |
| Uygun Ortam Koşulları | |
| Koruyucu Bakım | TC |
| IP Koruma Sınıfı | IP20 |
| Depolama için Ortam Sıcaklığı | -25…70 °C |
| Kirletme Derecesi | 2 |
| Yangına Dayanıklılık | 650 °C 'e uygunIEC 60695-2-12 850 °C 'e uygunIEC 60695-2-1 960 °C 'e uygunUL 94 |
| Elektromanyetik Uyumluluk | Conducted RF disturbance immunity test, 20 V, conforming to EN/IEC 61000-4-6 Elektrostatik deşarj bağışıklık testi, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2 Fast transient immunity test, seviye 4, 4 kV, conforming to EN/IEC 61000-4-4 Kesinti bağışıklık testi (diferansiyel mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5 Kesinti bağışıklık testi (ortak mod), seviye 4, 4 kV, conforming to EN/IEC 61000-4-5 Radiated RF field immunity test, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C değer kaybı olmadan 50…60 °C akım değer kaybı ile |
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan |
| Titreşim Direnci | 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 5,0 cm |
| Paket 1 Genişliği | 12,5 cm |
| Paket 1 Uzunluğu | 13,0 cm |
| Paket 1 Ağırlığı | 770,0 g |
| Paket 2 Birim Türü | S02 |
| Paket 2'deki Birim Sayısı | 14 |
| Paket 2 Yüksekliği | 15,0 cm |
| Paket 2 Genişliği | 30,0 cm |
| Paket 2 Uzunluğu | 40,0 cm |
| Paket 2 Ağırlığı | 11,1 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
