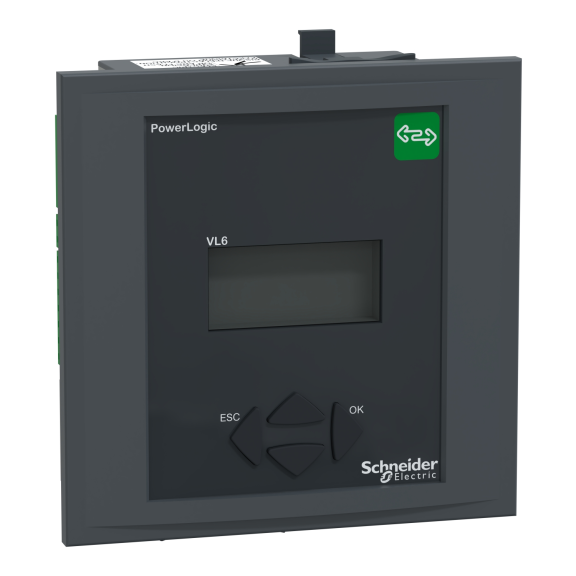

Schneider Electric VPL06N, PowerLogic VarPlus, 6 Kademe, Reaktif Güç Kontrol Rölesi
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: VPL06N
- Ean Barkodu: 3606480800108
- Üretim Yeri: Almanya
13.175,75TL
28.642,94TL
KDV Hariç: 10.979,79TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | VPL06N - Kompanzasyon Rölesi - VarPlus Logic |
| Seri | PowerLogic |
| Ürün Adı | PowerLogic PFC Denetleyicisi |
| Ürün Yada Bileşen Tipi | Güç Faktör Kontrolörü |
| Ürün Grubu | VPL6 |
| Tamamlayıcı Özellikler | |
| Kademe Çıkış Kontak Sayısı | 6 |
| Cihaz Bağlantısı | Haberleşme protokol: Modbus arayüz: RS485 |
| Giriş İşlevi | Açma-kapama: 1 x kuru kontak |
| Ekran Boyutu | 56 x 25 mm |
| Jeneratör Uygulaması İçin Çeyrek Dönüş Sayısı | 4 |
| Tedarik Edilen Ekipman | Kullanım kılavuzu |
| Giriş Tipi | Akım giriş CT...X/5 A and X/1 A CT kutbuna duyarsız Faz yönü kutbuna duyarsız Faz-faz Faz-nötr |
| Çalışma Modu | Manuel veya otomatik |
| Ayar Tipi | Aynı kademe içi 2 devreye alma arası gecikme: 5...1200 s Hedef cos phi: 0.7 endüktif...0.7 kapasitif Hedef cos phi: çift cos φ Kademe konfigürasyon programlama: kapalı Kademe konfigürasyon programlama: otomatik Kademe konfigürasyon programlama: sabit Kademe programı seçimi: LIFO Kademe programı seçimi: lineer Kademe programı seçimi: otomatik |
| Çıkış Tipi | Alarm rölesi: 1 A 48 V DC Alarm rölesi: 5 A 250 V AC 50/60 Hz Fan: 1 A 48 V DC Fan: 5 A 250 V AC 50/60 Hz Kontrol rölesi: 0.2 A 110 V DC Kontrol rölesi: 1 A 24 V DC Kontrol rölesi: 1 A 48 V DC Kontrol rölesi: 2 A 400 V AC 50/60 Hz Kontrol rölesi: 5 A 120 V AC 50/60 Hz Kontrol rölesi: 5 A 250 V AC 50/60 Hz |
| Nominal Besleme Gerilimi(Us) | <= 999 kV AC harici VT ile 90...550 V AC |
| Montaj Tipi | Sıva altı monte |
| Montaj Konumu | Kabin içinde |
| Renk Kodu | Ön: koyu gri RAL 7016 |
| Ölçüm Akımı | 0…5 A |
| Montaj Desteği | Panel 1…3 mm |
| Kesim Boyutları | 138 x 138 mm |
| Alarm Tipleri | Aşırı akım (> 6 A CT) / İşlem: mesaj ve alarm kontağı Aşırı gerilim (+/- 10 %) / İşlem: mesaj ve alarm kontağı + kontrol engellendi Aşırı kompanzasyon / İşlem: mesaj ve alarm kontağı Aşırı sıcaklık (30 °C) / İşlem: fan kontağı Aşırı sıcaklık (50 °C) / İşlem: mesaj ve alarm kontağı + kademe iptal edildi Düşük akım (< 15 mA CT) / İşlem: mesaj ve alarm kontağı Kademe güç kaybı (< 75 %) / İşlem: mesaj ve alarm kontağı + kademe bloklandı Kademe hatası / İşlem: mesaj ve alarm kontağı + kademe bloklandı Kırpışma (düzensiz gerilim kaynağı) / İşlem: mesaj ve alarm kontağı + kademe bloklandı Kondansatör aşırı akım yüklemesi (Irms/I1) (> 130 % I1) / İşlem: mesaj ve alarm kontağı + kademe iptal edildi Toplam harmonik bozulma (> 7 %) / İşlem: mesaj ve alarm kontağı + kademe iptal edildi |
| Genişlik | 144 mm |
| Yükseklik | 144 mm |
| Ekran Tipi | Arkadan aydınlatmalı LCD |
| Operasyonel Saat Alarmı | 100000 h bakım olmadan |
| Derinlik | 58 mm |
| Operasyonel Sayaç Alarmı | 65000 cycles bakım olmadan |
| Kullanılabilir İşlev | Herhangi bir kademe sıralaması Ileri düzey programlama (uzman) Manuel programlama Otomatik başlatma Otomatik keşif |
| Ürün Ağırlığı | 0,6 kg |
| Gönrütlenen Bilgiler | Kademe başı devreye alma-çıkma sayısı Kademe büyüklüğü kVAr Kalan kademe kapasitesi % |
| Ölçüm Doğruluğu | Akım +/- 1 % Cos φ +/- %2 Enerji (P,Q,S) +/- %2 Frekans +/- 1 % Gerilim +/- 1 % Sıcaklık +/- 3 °C Tekli gerilim harmonikleri +/- 3 % Toplam gerilim harmonik bozulması THD (U) +/- %2 |
| Ölçüm Tipi | Etkin güç P, P1, P2, P3 yükte Faz akımı I1, I2, I3 RMS yükte Gerilim U21, U32, U13, V1, V2, V3 yükte Görünen güç S, S1, S2, S3 yükte Güç faktörü ortalama çalışma Güç faktörü ve toplam cos phi (4-kadran) Reaktif güç Q, Q1, Q2, Q3 yükte Sıcaklık maksimum Toplam harmonik akım bozulma THD I |
| Gecikme Süresi Aralığı | 1...6500 s (yanıtlama) 1...6500 s (yeniden bağlantı) |
| Ortak Terminalde Ulaşılabilecek Maksimum Değer | 10 A |
| Ayarları Uygulama Modü | Manuel Otomatik |
| Ölçüm Gerilimi | 90…550 V AC 50/60 Hz |
| Ölçüm Türü | Cos φ Çalışma süresi Güç faktörü Kondansatör aşırı akım yüklemesi (Irms/I1) Pano içi sıcaklık Tan φ Tekli gerilim harmonikleri |
| Veri Kaybı | 5 alarm |
| Uygun Ortam Koşulları | |
| Standartlar | EN 61010-1 IEC 61000-6-2 IEC 61000-6-4 IEC 61326-1 UL 61010-1 |
| IP Koruma Sınıfı | Arka yüz: IP20 Ön yüz: IP41 |
| Ürün Sertifikaları | CE cNRTL EAC NRTL |
| Nominal Çalışma Ortam Sıcaklığı | -20…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Çalışma Yüksekliği | <= 2000 m |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 9,200 cm |
| Paket 1 Genişliği | 17,800 cm |
| Paket 1 Uzunluğu | 18,400 cm |
| Paket 1 Ağırlığı | 696,000 g |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 8 |
| Paket 2 Yüksekliği | 30,000 cm |
| Paket 2 Genişliği | 30,000 cm |
| Paket 2 Uzunluğu | 40,000 cm |
| Paket 2 Ağırlığı | 6,050 kg |
| Paket 3 Birim Türü | P06 |
| Paket 3'deki Birim Sayısı | 64 |
| Paket 3 Yüksekliği | 75,000 cm |
| Paket 3 Genişliği | 60,000 cm |
| Paket 3 Uzunluğu | 80,000 cm |
| Paket 3 Ağırlığı | 60,348 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
