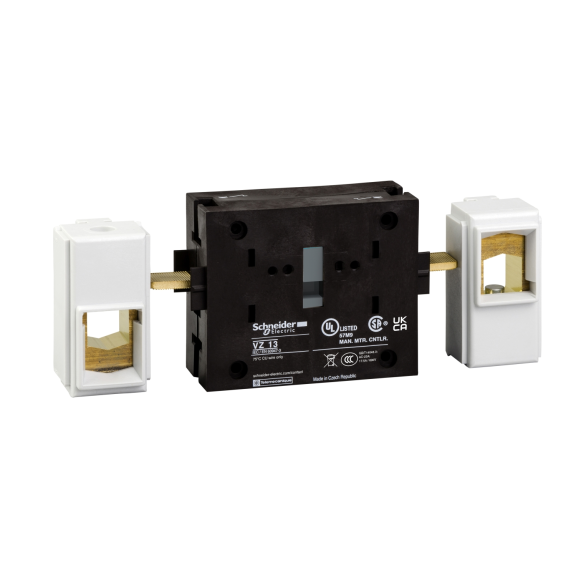

Schneider Electric VZ13, TeSys Vario, V*F5-V*F6 Şalterler için Nötr Modülü

Schneider Electric VZ13, TeSys Vario, V*F5-V*F6 Şalterler için Nötr Modülü
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz
Schneider Electric VZ13, TeSys Vario, V*F5-V*F6 Şalterler için Nötr Modülü
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: VZ13
  • Ean Barkodu: 3389110551921
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
1.833,42TL
3.985,68TL
KDV Hariç: 1.527,85TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Schneider Electric VZ13, TeSys Vario, V5 / V6 Şalterler İçin 175 A Ek Nötr Kutup Modülü

Schneider Electric VZ13, TeSys Vario V5 / V6 şalterlere 175 A sınıfında anahtarlanan bir nötr kutup eklemek için kullanılan ek nötr kutup modülüdür. Üç faz + nötr veya nötr hattının şalterle birlikte kontrollü olarak ayrılması gereken yük ayırma ve makine izolasyon uygulamalarında, ana şalter gövdesine üretici uyumlu ek nötr kutup kazandırır.

Bu modülün kritik özelliği erken kapama / geç kesme kontak zamanlamasıdır: nötr kutup faz kutuplarına göre önce kapanıp daha sonra açılacak şekilde çalışır. Bu davranış, anahtarlama sırasında nötr iletkenin fazlardan önce kesilmesini önlemeye yardımcı olur ve nötrün şalterleme sırasındaki sürekliliğini koruyan daha kontrollü bir izolasyon sırası oluşturur.

VZ13, V5 / V6 TeSys Vario şalterler için 175 A nötr kutup modülüdür. Sağ veya sol montaj, 70 mm² esnek (yüksüklü) / 95 mm² katı terminal kapasitesi ve 22,6 N·m sıkma torku yüksek akımlı V5/V6 gövde sınıfına göre boyutlandırılmıştır. Daha küçük VZ11/VZ12 modülleri aynı erken kapama/geç kesme prensibini paylaşsa da gövde ve bağlantı kapasitesi farklıdır.

Schneider Electric VZ13 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde V5 / V6 şalter uyumluluğunu, 175 A akım sınıfını, Sağ veya sol montaj konumunu ve nötr kutbun erken kapama / geç kesme davranışını birlikte doğrulamanız önerilir.

Schneider ElectricTeSys VarioVZ13Ek Nötr Kutup1N175 AErken Kapama / Geç KesmeV5 / V6Sağ veya sol MontajIEC 60947-3

Teknik Özellikler

Ürün Kimliği ve Nötr Kutup Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANVZ13
3389110551921
Seri / AileTeSys Vario
Ürün TipiEk nötr kutup modülü
Uyumlu ŞalterlerV5 / V6
Kutup Yapısı1N
Kontak Yapısı1 NA — güç nötr kutbu
Kontak İşlemiErken kapama, geç kesme
Montaj KonumuSağ veya sol

Elektriksel Sınıf

Klasik Açık Hava Termik Akımı (Ith)175 A
Nominal Çalışma Gerilimi (Ue)690 V AC, 50/60 Hz
Şebeke TipiAC / DC
Nominal Darbe Dayanım Gerilimi (Uimp)6 kV
Elektriksel Dayanıklılık30.000 çevrim AC-21 / 30.000 çevrim DC-1…5

Bağlantı ve Mekanik Özellikler

Terminal Kapasitesi70 mm² esnek (yüksüklü) / 95 mm² katı
Sıkma Torku22,6 N·m
Boyutlar125 × 30 × 63 mm
IP KorumaIP20 — IEC 60529
Çalışma Sıcaklığı-20…50 °C
StandartIEC 60947-3
Nötr Kutup ve Anahtarlama Sırası Notu

Bu ürün sinyal amaçlı yardımcı kontak değildir. Üretici verisinde kontak yapısı 1 NA olarak geçse de ürünün görevi ana güç devresindeki nötr iletkeni şalterlemektir; PLC geri bildirimi veya kumanda sinyali için kullanılan yardımcı kontak bloğu gibi değerlendirilmemelidir.

Erken kapama / geç kesme fonksiyonu korunmalıdır. Uyumsuz veya standart ek kutup kullanılması, nötrün faz kutuplarıyla olan anahtarlama sırasını değiştirebilir. Bu nedenle nötr kutup mutlaka üreticinin ilgili Vario gövdesi için tanımladığı referanstan seçilmelidir.

Öne Çıkan Özellikler

  • Nötr kutup ekleme: Uyumlu TeSys Vario/Mini-Vario şalter gövdesine anahtarlanan 1N nötr kutup kazandırır.
  • Erken kapama / geç kesme: Nötrün faz kutuplarına göre önce kapanıp sonra açılmasını sağlayarak anahtarlama sırasını kontrol eder.
  • Gövdeye özel uyumluluk: V5 / V6 şalter gövdesiyle kullanılmak üzere boyutlandırılmıştır.
  • 690 V AC sınıfı: IEC 60947-3 kapsamında 690 V AC 50/60 Hz nominal çalışma gerilimiyle tanımlanır.
  • Üreticiye özgü mekanik montaj: Sağ veya sol montaj yapısı ve gövde boyutu ürün referansına özeldir.

Kimler İçin İdeal?

  • Üç faz + nötr hattın birlikte izole edilmesi gereken makine ve pano uygulamaları
  • TeSys Vario / Mini-Vario yük ayırıcı şalterine üretici uyumlu nötr kutup eklemek isteyen pano üreticileri
  • Nötrün fazlardan önce kesilmesini önleyen erken kapama / geç kesme zamanlamasına ihtiyaç duyan sistemler
  • Mevcut Vario şalter gövdesini doğru nötr kutup aksesuarıyla tamamlayan bakım ve revizyon ekipleri

Tipik Kullanım Alanları

  • Makine ana şalterleri
  • Pano yük ayırma ve izolasyon
  • Üç faz + nötr enerji ayırma
  • HVAC ve proses panoları
  • OEM makine güç girişleri
  • Bakım amaçlı güvenli elektriksel ayırma

Seçim ve Uyumluluk Notu

VZ13 seçiminde yalnız 'nötr modülü' ifadesi yeterli değildir. V5 / V6 şalter gövdesi, 175 A termik akım sınıfı, Sağ veya sol montaj yönü ve terminal kapasitesi birlikte doğrulanmalıdır. VZN11, VZ11, VZ12 ve VZ13 aynı işlev ailesinde olsa da farklı gövde ve akım sınıflarına aittir; doğrudan birbirlerinin yerine kullanılmamalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

VZ13 Schneider Electric'in güncel TeSys Vario ürün kayıtlarında erişilebilir ek nötr kutup modülü olarak yer almaktadır. Doğrulanmış bir zorunlu ikame bildirimi bulunmadığından tahmini muadil kodu verilmemiştir; alternatif seçiminde şalter gövdesi, nötr kutup akım sınıfı ve erken kapama/geç kesme davranışı birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Ana şalter ve besleme devresini tamamen enerjisiz bırakın.
  • Şalter gövdesinin V5 / V6 uyumluluk grubunda olduğunu doğrulayın.
  • Nötr kutup modülünü üreticinin belirttiği sağ veya sol montaj konumunda şalter mekanizmasına tam oturtun.
  • İletken kesitini 70 mm² esnek (yüksüklü) / 95 mm² katı sınırları içinde seçin ve terminal bağlantısını 22,6 N·m torkla uygulayın.
  • Devreye alma sırasında nötr kutbun faz kutuplarından önce kapandığını ve fazlardan sonra açıldığını mekanik anahtarlama sırasıyla doğrulayın.

Neden Elektrofors?

Schneider Electric VZ13, TeSys Vario, V5 / V6 Şalterler İçin 175 A Ek Nötr Kutup Modülü satın alınırken şalter gövdesi, nötr kutup akım sınıfı, montaj yönü ve erken kapama / geç kesme kontak davranışı birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric TeSys Vario nötr kutup referansı üzerinden sipariş oluşturabilirsiniz.

  • Gövde doğruluğu: VN12/VN20, V02…V2, V3/V4 ve V5/V6 nötr modülleri ayrı referanslardır.
  • Akım sınıfı: 20 A, 40 A, 80 A ve 175 A modüller şalter gövdesine göre eşleştirilir.
  • Anahtarlama sırası: Nötr kutup erken kapanmalı ve geç açılmalıdır.
  • Yaşam döngüsü: Bölgesel ürün durumu farklıysa doğrulanmamış evrensel muadil kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Vario / Mini-Vario ek nötr kutup kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, uyumlu şalter gövdesi, akım sınıfı, terminal kapasitesi, montaj yönü ve güncel yaşam döngüsü durumu doğrulanmalıdır.
