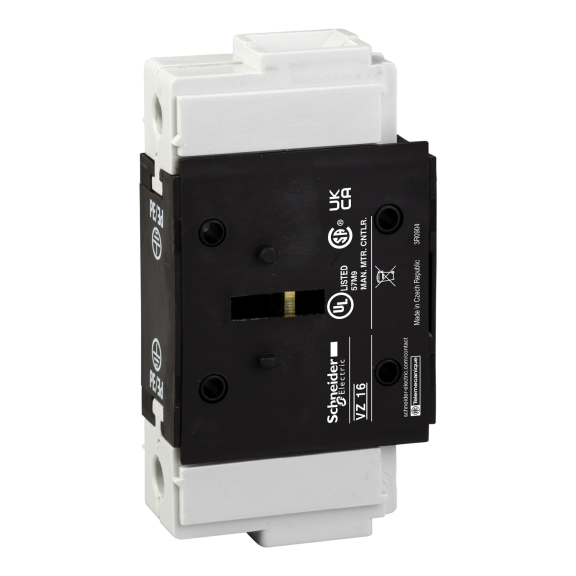

Schneider Electric VZ16, TeSys Vario, V*F5-V*F6 Şalterler için Topraklama Modülü

Schneider Electric VZ16, TeSys Vario, V*F5-V*F6 Şalterler için Topraklama Modülü
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz
Schneider Electric VZ16, TeSys Vario, V*F5-V*F6 Şalterler için Topraklama Modülü
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: VZ16
  • Ean Barkodu: 3389110551952
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
1.287,36TL
2.798,60TL
KDV Hariç: 1.072,80TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Schneider Electric VZ16, TeSys Vario, V5/V6 Şalterler İçin 175 A Ek Topraklama Modülü

Schneider Electric VZ16, V5 / V6 TeSys Vario şalter gövdelerine koruyucu topraklama (PE) bağlantısı eklemek için kullanılan 175 A sınıfında ek topraklama modülüdür. Şalter gövdesinin sağ veya sol tarafına eklenerek pano içindeki koruma iletkeni bağlantısının Vario sistemiyle düzenli ve üretici uyumlu biçimde tamamlanmasını sağlar.

Üretici bu modülü ek topraklama bloğu olarak tanımlar ve ürün verisinde anahtarlama kontağı bulunmadığını belirtir. Bu nedenle VZ16, faz veya nötr kutbu gibi yük açıp kapatan bir ana kutup değildir; koruyucu topraklama iletkeni için sistem aksesuarı olarak değerlendirilmelidir. Vida kelepçeli terminal yapısı saha bağlantısını sadeleştirir.

VZ16 için üretici verisindeki 175 A Ith değeri modülün termik sınıfıdır; bu değer ürünü bağımsız bir yük anahtarlama kutbuna dönüştürmez. Schneider ayrıca 690 V AC 50/60 Hz ürün sınıfı, 6 kV darbe dayanımı, IP20 koruma ve sağ/sol montaj desteğini belirtir. Seçimde en kritik kriter, topraklama modülünün Vario gövde boyutuyla fiziksel olarak eşleşmesidir.

Schneider Electric VZ16 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde V5 / V6 gövde uyumluluğunu, 175 A modül sınıfını ve modülün ek PE/topraklama bloğu olduğunu tam ürün koduyla doğrulamanız önerilir.

Schneider ElectricTeSys VarioVZ16Ek Topraklama / PE BloğuV5 / V6Ith 175 ASağ / Sol MontajVida KelepçesiAnahtarlama Kontağı Yok

Teknik Özellikler

Ürün Kimliği ve Sistem Görevi

MarkaSchneider Electric
Ürün Kodu / EANVZ16
3389110551952
Seri / AileTeSys Vario
Ürün TipiEk koruyucu topraklama (PE) bloğu
Uyumlu Şalter GövdeleriV5 / V6
Kontak YapısıAnahtarlama kontağı yok
Montaj KonumuSağ
Sol

Elektriksel ve Termik Sınıf

Klasik Açık Hava Termik Akımı (Ith)175 A
Nominal Çalışma Gerilimi (Ue)690 V AC 50/60 Hz
Nominal Darbe Dayanım Gerilimi (Uimp)6 kV
Şebeke TipiAC
DC
Şebeke Frekansı50/60 Hz
BağlantıVida kelepçesi terminalleri

Mekanik / Çevresel Özellikler

Boyutlar125 mm × 30 mm × 63 mm
Yükseklik × genişlik × derinlik
IP KorumaIP20 — IEC 60529
Çalışma Sıcaklığı-20…50 °C
Yangına Dayanıklılık960 °C — IEC 60695-2-1
Mekanik DayanıklılıkŞoklar 11 ms (15 gn) — IEC 60068-2-27
Titreşimler 10...150 Hz (5 gn) — IEC 60068-2-6
StandartIEC 60947-3
SertifikalarCSA
GL
UKCA
UL
Topraklama Modülü ve Güvenlik Notu

Topraklama modülü yük anahtarlama elemanı değildir. Schneider ürün verisinde kontak tipi 'yok' olarak belirtilir. Bu nedenle Ith ve Ue değerleri ürünün Vario sistemindeki elektriksel/termik sınıfını ifade eder; modül faz iletkenini anahtarlamak için kullanılmamalıdır.

PE sürekliliği kritik bir güvenlik fonksiyonudur. Montaj ve koruma iletkeni bağlantısı yürürlükteki pano/topraklama kurallarına ve Schneider montaj dokümanına göre yapılmalı; devreye alma öncesinde koruyucu iletken sürekliliği ayrıca doğrulanmalıdır.

Öne Çıkan Özellikler

  • Koruyucu topraklama bağlantısı: Vario şalter sistemine üretici uyumlu ek PE bağlantı noktası kazandırır.
  • Anahtarlama kontağı yok: Faz veya nötr kutbu değildir; yük devresini açıp kapatmak için kullanılmaz.
  • Sağ / sol montaj: Pano yerleşimine göre uyumlu Vario gövdesinin her iki yanına uygulanabilir.
  • Vida kelepçeli terminal: Koruma iletkeninin güvenli ve servis edilebilir şekilde bağlanmasını destekler.
  • IEC 60947-3 uyumu: TeSys Vario yük ayırıcı sisteminin standartlaştırılmış aksesuar mimarisine dahildir.

Kimler İçin İdeal?

  • TeSys Vario şalterli pano ve makine uygulamalarında ek PE bağlantısı gereken projeler
  • Koruyucu topraklama iletkenlerini şalter sistemi çevresinde düzenli sonlandırmak isteyen pano üreticileri
  • Vario şalter aksesuarlarını tam ürün koduna göre standardize eden bakım ve mühendislik ekipleri
  • Sağ veya sol yandan eklenebilen üretici uyumlu topraklama bloğu arayan yenileme uygulamaları

Tipik Kullanım Alanları

  • Makine ana şalter panoları
  • Motor ve bakım şalteri panoları
  • Endüstriyel dağıtım panoları
  • Koruyucu topraklama terminal düzeni
  • TeSys Vario bakım ve revizyonu
  • OEM makine elektrik panoları

Seçim ve Uyumluluk Notu

VZ16 seçiminde V5 / V6 şalter gövde uyumluluğu birinci kriterdir. VZ14, VZ15 ve VZ16 aynı işlevi taşısa da sırasıyla farklı Vario gövde boyutlarına ve 40 / 80 / 175 A termik sınıflara aittir; fiziksel gövde boyutu doğrulanmadan birbirinin yerine kullanılmamalıdır. Ürün bir PE aksesuarıdır; ana faz kutbu, nötr modülü veya yardımcı kontak modülü yerine geçmez.

Muadil / İkame ve Yaşam Döngüsü Notu

VZ16 Schneider Electric'in güncel TeSys Vario aksesuar kayıtlarında erişilebilir durumdadır. V5/V6 çıplak anahtar gövdeleri bazı Schneider bölgelerinde yaşam döngüsü sonu statüsünde olabilir; buna karşılık farklı tamamlanmış Vario şalter referansları güncel kalabilir. Bu nedenle bakım veya yenilemede temel şalterin tam ürün kodu ve bölgesel ticari durumu ayrıca doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Şalter ve pano devresini enerjisiz hale getirin; montajı yalnız uygun Vario gövde üzerinde yapın.
  • Temel şalter referansının V5 / V6 uyumluluk grubunda olduğunu doğrulayın.
  • Modülü pano yerleşimine göre şalter gövdesinin sağ veya sol tarafına üretici montaj yönüne uygun takın.
  • PE iletkenini vida kelepçeli terminale uygun şekilde bağlayın; bağlantıyı üretici prosedürüne göre sıkın.
  • Devreye alma öncesinde koruyucu topraklama sürekliliğini ve mekanik bağlantının sağlamlığını ölçerek doğrulayın.

Neden Elektrofors?

Schneider Electric VZ16, TeSys Vario, V5/V6 Şalterler İçin 175 A Ek Topraklama Modülü satın alınırken yalnız akım sınıfı değil, Vario şalter gövde boyutu, montaj yönü ve ürünün ek koruyucu topraklama bloğu olduğu birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric TeSys Vario aksesuar referansı üzerinden sipariş oluşturabilirsiniz.

  • Gövde uyumluluğu: VZ14, VZ15 ve VZ16 farklı Vario frame gruplarına aittir.
  • Fonksiyon ayrımı: Topraklama bloğu ana kutup, nötr kutup veya yardımcı kontak değildir.
  • Montaj doğruluğu: Sağ/sol montaj ve terminal bağlantısı üretici dokümanına göre uygulanır.
  • Yaşam döngüsü: Aksesuar ve temel Vario şalter gövdesinin bölgesel ticari durumu ayrı ayrı kontrol edilir.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Vario VZ14, VZ15 ve VZ16 ek topraklama modülü kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, Vario gövde uyumluluğu, Ith sınıfı, montaj konumu ve güncel üretici veri sayfası doğrulanmalıdır.
