Schneider Electric VZ18, TeSys Vario, V*F3-V*F6 Şalterler için Uzatma Şaftı, Uygun Pano Derinliği 300-330 mm
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric VZ18, TeSys Vario, V*F3-V*F6 Şalterler için Uzatma Şaftı, Uygun Pano Derinliği 300-330 mm

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: VZ18
  • Ean Barkodu: 3389110552218
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
819,62TL
1.781,78TL
KDV Hariç: 683,02TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric VZ18, TeSys Mini-Vario / Vario, V3-V6 İçin Uzatma Şaftı, 300-320 / 330-350 mm

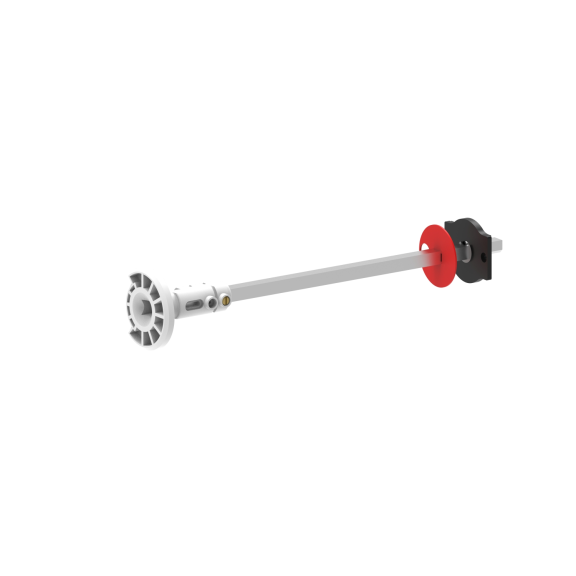

Schneider Electric VZ18, TeSys Mini-Vario / Vario şalterlerde V3…V6 şalter gövdesini pano arkasına yerleştirirken kapı üzerindeki kumanda koluna mekanik olarak bağlamak için kullanılan 8 × 8 mm kesitli uzatma şaftıdır. Şalter gövdesinin pano arkasında kalması, kumanda kolunun ise pano kapısı üzerinde bulunması gereken uygulamalarda kol hareketini şalter mekanizmasına aktararak kapıdan kumanda edilen düzenin kurulmasını sağlar.

Bu referans V3 / V4 / V5 / V6 şalterlerle ve 300…320 mm / 330…350 mm arka/kapı mesafesiyle eşleştirilmelidir. Uzatma şaftı yalnız mesafeyi artıran genel amaçlı bir metal çubuk değildir; kare kesiti, şalter ailesi ve kapı-kilit mekanizması Schneider Vario montaj sistemine göre seçilmiştir.

VZ18, V3…V6 gövde ailesine ait 8 × 8 mm şaft grubundadır. Aynı V3…V6 şalterlerde VZ31 farklı arka/kapı mesafesi için seçilir (400…420 / 430…450 mm). 6 × 6 mm VZ17/VZ30 ailesiyle mekanik kesit aynı değildir.

Schneider Electric VZ18 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde V3 / V4 / V5 / V6 şalter uyumluluğunu, 300…320 mm / 330…350 mm pano arka/kapı mesafesini ve 8 × 8 mm şaft kesitini birlikte doğrulamanız önerilir.

Schneider ElectricTeSys Mini-Vario / VarioVZ18Uzatma ŞaftıV3 / V4 / V5 / V6300…320 mm / 330…350 mm8 × 8 mmKapı Kilitleme Fonksiyonu

Teknik Özellikler

Ürün Kimliği ve Uyum

MarkaSchneider Electric
Ürün Kodu / EANVZ18
3389110552218
Seri / AileTeSys Mini-Vario / Vario
Ürün TipiŞaft uzatma
Aksesuar KategorisiKilitleme / mekanik kumanda aksesuarı
Uyumlu ŞalterlerV3 / V4 / V5 / V6

Mekanik Ölçüler ve Montaj

Uygun Arka / Kapı Mesafesi300…320 mm / 330…350 mm
Şaft Kesiti8 × 8 mm
Kapı Kilitleme FonksiyonuDesteklenir
Ürün Ağırlığı170 g
Şaft Uzunluğu ve Pano Derinliği Seçim Notu

Derinlik aralığını geniş bir tek bant gibi okumayın. Özellikle V3…V6 ürünlerinde Schneider belirli arka/kapı mesafesi bantları tanımlar; desteklenmeyen ara mesafeler başlıkta tek bir sürekli aralık gibi gösterilmemelidir.

Uzatma şaftı elektriksel bir koruma cihazı değildir. Şalterin kesme kapasitesini veya elektriksel anma değerini değiştirmez; yalnız kapı kolu ile şalter mekanizması arasındaki mekanik kumanda bağlantısını oluşturur.

Öne Çıkan Özellikler

  • Kapıdan mekanik kumanda: Pano arkasına monte edilen Vario şalterin kapı üzerindeki kol üzerinden çalıştırılmasını sağlar.
  • Şalter ailesine özel kesit: 8 × 8 mm kare şaft kesiti, uyumlu şalter mekanizmasıyla mekanik eşleşme sağlar.
  • Derinlik seçimi: 300…320 mm / 330…350 mm arka/kapı mesafesi için kullanılmalıdır; farklı derinlik referansı otomatik olarak eşdeğer değildir.
  • Kapı kilitleme işlevi: Vario mekanik kumanda düzenindeki kapı kilitleme fonksiyonunun doğru montaj mimarisiyle korunmasını destekler.
  • Servis kolaylığı: Şalter gövdesinin pano arkasında, kumanda kolunun erişilebilir kapı yüzeyinde konumlandırılmasına imkân verir.

Kimler İçin İdeal?

  • Pano arkasına monte edilen TeSys Mini-Vario / Vario şalter uygulamaları
  • Kapı üzerine monte edilmiş harici döner kol ile şalter kumandası gereken panolar
  • Şalter gövdesi ile pano kapısı arasında standarttan daha uzun mekanik bağlantı gereken projeler
  • Üretici tanımlı şaft kesiti ve kapı kilitleme mekanizmasını korumak isteyen pano üreticileri

Tipik Kullanım Alanları

  • Ana şalter / yük ayırıcı pano uygulamaları
  • Makine ana enerji ayırma noktaları
  • MCC ve otomasyon panoları
  • Kapıdan kumandalı Vario şalter montajı
  • Derin pano gövdeleri
  • Endüstriyel bakım ve retrofit uygulamaları

Seçim ve Uyumluluk Notu

VZ18 seçiminde üç kriter birlikte doğrulanmalıdır: V3 / V4 / V5 / V6 şalter ailesi, 300…320 mm / 330…350 mm arka/kapı mesafesi ve 8 × 8 mm kare şaft kesiti. VZ17/VZ30 ile VZ18/VZ31 aileleri farklı kesit ve gövde gruplarına aittir; VZN17 ise VN12/VN20 uyumluluğu nedeniyle ayrıca kontrol edilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

VZ18 Schneider Electric'in güncel TeSys Mini-Vario / Vario aksesuar kayıtlarında erişilebilir durumdadır. Alternatif seçiminde yalnız şaft uzunluğu değil, şalter gövde ailesi, kare şaft kesiti ve arka/kapı mesafesi birlikte korunmalıdır; farklı VZ referansı yalnız benzer görünüm nedeniyle doğrudan muadil kabul edilmemelidir.

Montaj ve Devreye Alma Notları

  • Pano arka plakası ile kapı arasındaki gerçek mesafeyi ölçün ve ürünün doğrulanmış mesafe bandıyla karşılaştırın.
  • Şalter referansının V3 / V4 / V5 / V6 uyumluluk grubunda olduğunu doğrulayın.
  • Şaft kesitinin 8 × 8 mm olduğunu ve kol/şalter mekanizmasına boşluksuz oturduğunu kontrol edin.
  • Kapı kapalıyken şalterin ON/OFF hareketini tam strokta test edin; kapı kilitleme fonksiyonunun istenen konumlarda çalıştığını doğrulayın.
  • Şaftta zorlanma, eğilme veya eksen kaçıklığı varsa montaj mesafesini ve kol/şalter hizasını yeniden ayarlayın.

Neden Elektrofors?

Schneider Electric VZ18, TeSys Mini-Vario / Vario, V3-V6 İçin Uzatma Şaftı, 300-320 / 330-350 mm satın alınırken yalnız şaft uzunluğu değil; şalter referansı, pano arka/kapı mesafesi ve kare şaft kesiti birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric Vario aksesuar referansı üzerinden sipariş oluşturabilirsiniz.

  • Şalter uyumluluğu: V02…V2, V3…V6 ve VN12/VN20 grupları ürün koduyla ayrı doğrulanır.
  • Derinlik doğruluğu: Pano arka/kapı mesafesi üreticinin tanımladığı bant içinde olmalıdır.
  • Mekanik kesit: 6 × 6 mm ve 8 × 8 mm şaft aileleri birbirinin yerine kullanılmaz.
  • Yaşam döngüsü: Bölgesel ürün durumu farklıysa doğrulanmamış evrensel muadil kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Mini-Vario / Vario şaft uzatma kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte ürün kodu, uyumlu şalter referansı, pano arka/kapı mesafesi, şaft kesiti ve güncel bölgesel ürün durumu doğrulanmalıdır.
