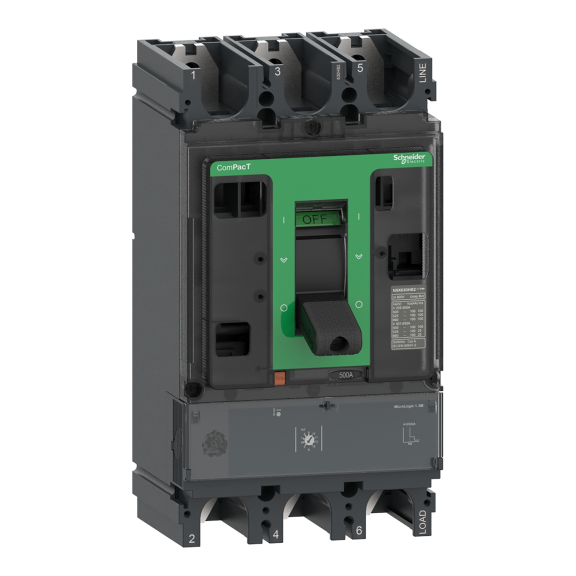

Schneider Electric C63N31M500, ComPact NSX, 500 Amper, 200-250 kW, Motor Koruma Şalteri, 50 kA

Teknik Özellikler

Öne Çıkan Özellikler

• Motor besleyici koruması: Kısa devre koruması; aşırı yük rölesi ayrıca gerekir.
• 3 kutuplu yapı: Üç fazlı motor devrelerinde ana güç kutuplarını birlikte açar.
• Kesme kapasitesi: 400/415 V sınıfında 50 kA Icu; tesis beklenen kısa devre akımı bu değeri aşmamalıdır.
• Motor akımı eşleşmesi: sınıfı motor etiket akımı ve yol alma karakteristiğiyle birlikte değerlendirilir.
• Harici aşırı yük koruması: Bu varyant sürekli aşırı yük korumasını tek başına sağlamaz; uygun termik/elektronik röle gerekir.

Kimler İçin İdeal?

• Üç fazlı motor besleyicilerinde kısa devre ve motor koruma koordinasyonu yapan pano üreticileri
• Pompa, fan, kompresör, konveyör ve makine motor starter uygulamaları
• Kontaktör ve koruma cihazını Schneider koordinasyon tablolarına göre eşleştiren OEM ve bakım ekipleri
• Tesis kısa devre seviyesine uygun Icu ve motor akımına uygun açma karakteristiği seçmek isteyen teknik ekipler

Tipik Kullanım Alanları

• Motor starter panoları
• MCC hücreleri
• Pompa ve fan sistemleri
• Kompresörler
• Konveyör ve makine motorları
• HVAC motor kontrolü

Seçim ve Uyumluluk Notu

C63N31M500 seçimi yalnız nominal akıma göre yapılmamalıdır. 50 kA Icu tesis kısa devre seviyesine uygun olmalı ve motorun sürekli aşırı yük koruması için ayrı termik/elektronik aşırı yük rölesi kontaktörle birlikte koordine edilmelidir.

Montaj ve Devreye Alma Notları

• Ana güç ve kontrol devresini enerjisiz bırakın; montaj ve bakımda kilitleme/etiketleme prosedürü uygulayın.
• Motor etiket akımını ve kalkış karakteristiğini okuyup açma ünitesinin uygun akım aralığına sahip olduğunu doğrulayın.
• Tesisin beklenen kısa devre akımını 50 kA Icu değeriyle karşılaştırın.
• Kontaktör ve varsa ayrı aşırı yük rölesiyle Schneider Type 1 / Type 2 koordinasyon tablosunu kontrol edin.
• Devreye alma sırasında açma/kapama mekanizması, yardımcı kontaklar ve motorun faz akımlarını kontrol edin.

Neden Elektrofors?

• Koruma mimarisi: Termik-manyetik, elektronik ve yalnız manyetik ürünler birbirinden ayrılır.
• Kısa devre seviyesi: Icu değeri uygulama geriliminde tesis kısa devre seviyesine göre kontrol edilir.
• Motor akımı: Ayarlanabilir koruma motor etiket akımına göre seçilir; yalnız kW değeri yeterli değildir.
• Koordinasyon: Kontaktör, aşırı yük rölesi ve devre kesici kombinasyonu üretici koordinasyon tablolarıyla doğrulanır.
