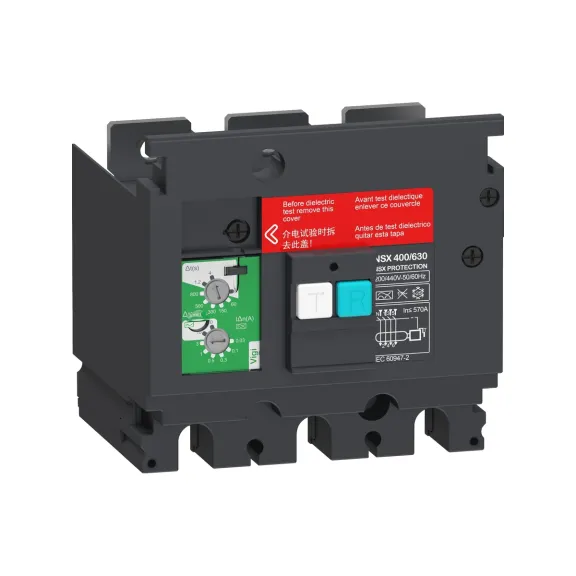

Schneider Electric LV432464, VigiPact, NSX400-630 3 Kutuplu Kompakt Şalterler için Toprak Kaçağı Koruma Modülü, 30mA-30A
Ürün Görselleri Temsilidir! %62 İndirim Stok Sorunuz

Schneider Electric LV432464, VigiPact, NSX400-630 3 Kutuplu Kompakt Şalterler için Toprak Kaçağı Koruma Modülü, 30mA-30A

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LV432464
  • Ean Barkodu: 3606481298652
  • Üretim Yeri: İtalya
0 yorum yapılmış. / Sizde Yorum Yapın!
26.977,13TL
70.992,43TL
KDV Hariç: 22.480,94TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LV432464, ComPacT NSX400/630 İçin 3P VigiPacT Toprak Kaçağı Koruma Modülü, 200…440 V AC 50/60 Hz

Schneider Electric LV432464, ComPacT NSX400/630 kompakt şalterlerle kullanılmak üzere tasarlanmış 3P toprak kaçağı ek koruma modülüdür. Modül, şalterin aşağı akım tarafına eklenerek izolasyon/toprak kaçağı hatalarının algılanmasına ve uygun durumda devre kesicinin mekanizmasının açtırılmasına yönelik ek koruma fonksiyonu sağlar.

Nominal çalışma gerilimi 200…440 V AC 50/60 Hz, şebeke frekansı 50/60 Hz ve gövde sınıfı 400 / 630 A olarak değerlendirilmelidir. Toprak kaçağı hassasiyeti ayarlanabilir yapıdadır; kaynak teknik tabloda 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 10 A, 30 A seçilebilir değerleri ve Sınıf A; Sınıf AC sınıfları yer alır.

Gecikme ayarı 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s seçenekleriyle yapılandırılır. VigiPacT Add-on kullanıcı kılavuzunda IΔn = 30 mA seçildiğinde gecikmenin zorunlu olarak 0 ms olduğu; 30 mA üzerindeki ayarlarda ise 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s ve 4 s gecikme seçeneklerinin kullanılabildiği belirtilir. Bu ayarlar kısa devre/aşırı akım açma ünitesinin ayarlarından ayrı değerlendirilmelidir; Vigi modülü şalterin mevcut aşırı akım korumasının yerine geçmez.

Schneider Electric LV432464 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde ComPacT NSX400/630 gövdeyi, 3P kutup sayısını, 200…440 V AC 50/60 Hz gerilim aralığını, IΔn hassasiyetini ve gerekli gecikme/selektivite ayarını proje koruma hesabıyla doğrulamanız önerilir.

Schneider ElectricLV432464ComPacT NSX400/6303P30 mA…30 AIEC 60947-2

Teknik Özellikler

Elektriksel ve Koruma Özellikleri

MarkaSchneider Electric
Ürün Kodu / EANLV432464 / 3606481298652
Ürün TipiToprak kaçağı ek koruma modülü / Vigi eklentisi
Seri / Uyumlu GövdeComPacT NSX400/630
Kutup Sayısı3P
Gövde Nominal Akım Sınıfı400 / 630 A
Nominal Çalışma Gerilimi (Ue)200…440 V AC 50/60 Hz
Şebeke Frekansı50/60 Hz
Toprak Kaçağı Koruma SınıfıSınıf A; Sınıf AC
Seçilebilir IΔn Hassasiyetleri0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 10 A, 30 A
Hassasiyet / Sınıf Eşleşmesi0,03 A → Sınıf A; 0,1 A → Sınıf A; 0,3 A → Sınıf A; 0,5 A → Sınıf A; 1 A → Sınıf A; 3 A → Sınıf A; 10 A → Sınıf AC; 30 A → Sınıf AC
Gecikme Ayarı (Δt)0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Gecikme Ayar TipiAyarlanabilir
StandartIEC 60947-2
Şebeke TipiAC
Aşırı Gerilim KategorisiIV
Elektrikli Şok Koruma SınıfıSınıf II
Toprak Kaçağı Koruma Fonksiyon Notu

Vigi/VigiPacT modülü, şalterin aşırı yük ve kısa devre korumasının yerine geçmez. Toprak kaçağı koruması için şalter gövdesine eklenen ayrı bir koruma fonksiyonudur. Hassasiyet ve zaman gecikmesi, tesis topraklama sistemi, koruma koordinasyonu ve yürürlükteki elektrik tesisatı kurallarına göre yetkin kişi tarafından ayarlanmalıdır.

Öne Çıkan Özellikler

  • Ayarlanabilir IΔn: Uygulamaya göre uygun toprak kaçağı hassasiyetinin seçilmesine olanak verir.
  • Ayarlanabilir gecikme: Koruma koordinasyonu ve selektivite için ürün ailesine göre farklı Δt seçenekleri sunar.
  • 3P gövde uyumu: Modül kutup sayısı ve ComPacT NSX400/630 gövde sınıfıyla doğru eşleştirilmelidir.
  • IEC 60947-2: Endüstriyel alçak gerilim devre kesici uygulamalarındaki üretici teknik çerçevesine göre değerlendirilir.

Kimler İçin İdeal?

  • ComPacT NSX veya EasyPact CVS kompakt şalterlere toprak kaçağı koruması ekleyen pano üreticileri
  • Hassasiyet ve gecikme ayarıyla koruma koordinasyonu yapan elektrik mühendisliği projeleri
  • Endüstriyel dağıtım panolarında izolasyon hatalarına karşı ek koruma gerektiren tesisler
  • Gövde, kutup sayısı ve IΔn değerini tam ürün koduyla doğrulayan bakım ve retrofit ekipleri

Tipik Kullanım Alanları

  • Ana ve tali dağıtım panoları
  • Endüstriyel güç dağıtımı
  • İzolasyon hatası / toprak kaçağı koruması
  • Selektif kaçak akım koruma uygulamaları
  • MCC ve proses panoları
  • Bakım ve modernizasyon projeleri

Seçim ve Uyumluluk Notu

LV432464 seçiminde ComPacT NSX400/630 gövde, 3P kutup sayısı, 200…440 V AC 50/60 Hz çalışma gerilimi, seçilebilir IΔn değerleri ve Δt gecikme ayarları birlikte doğrulanmalıdır. 3P ve 4P modüller doğrudan birbirinin yerine kullanılmamalı; özel adaptör kullanımı yalnız üretici tarafından belirtilen kombinasyonlarda uygulanmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu referans Schneider Electric'in güncel ComPacT NSX / VigiPacT ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış zorunlu bir ikame bilgisi bulunmadığından tahmini muadil kodu verilmemiştir.

Montaj ve Devreye Alma Notları

  • Ana devreyi tamamen enerjisiz bırakın ve kilitleme/etiketleme prosedürünü uygulayın.
  • Şalter gövdesinin ComPacT NSX400/630 ve 3P konfigürasyonuyla uyumlu olduğunu doğrulayın.
  • Vigi/VigiPacT modülünü üreticinin montaj talimatına göre şalterin belirtilen bağlantı tarafına takın; mekanik ve güç bağlantı torklarını üretici dokümanından doğrulayın.
  • IΔn ve Δt ayarlarını proje koruma hesabına göre yapın. 30 mA kullanılan VigiPacT uygulamalarında üretici kılavuzundaki zorunlu anlık açma davranışını dikkate alın.
  • Devreye almada test düğmesini ve gerçek koruma fonksiyonunu yetkin elektrik personeli tarafından üretici prosedürüne göre doğrulayın.

Neden Elektrofors?

Schneider Electric LV432464 satın alınırken Vigi/VigiPacT modülünün gövde, kutup, gerilim ve hassasiyet uyumluluğu birlikte doğrulanmalıdır. Elektrofors, Schneider Electric Online Satış Partneri olarak doğru ürün kodunun teknik eşleşmesinin kontrol edilmesine yardımcı olur.

  • Gövde doğruluğu: NSX100/160, NSX250, NSX400/630 ve EasyPact CVS gövdeleri ayrı değerlendirilir.
  • Kutup doğruluğu: 3P ve 4P modül referansları ürün koduna göre eşleştirilir.
  • Ayar doğruluğu: IΔn ve Δt değerleri kaynak teknik tablo ve güncel üretici dokümanıyla kontrol edilir.
  • Mağazadan teslim: Uygun stok durumunda Ankara İvedik OSB mağazamızdan teslim seçeneği değerlendirilebilir.

Teknik içerik, Elektrofors ürün export verileri ile Schneider Electric'in güncel VigiPacT / EasyPact CVS ürün kayıtları ve ComPacT NSX toprak kaçağı koruma kılavuzu çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, gövde, kutup sayısı, IΔn, Δt, çalışma gerilimi ve güncel üretici veri sayfası doğrulanmalıdır.
