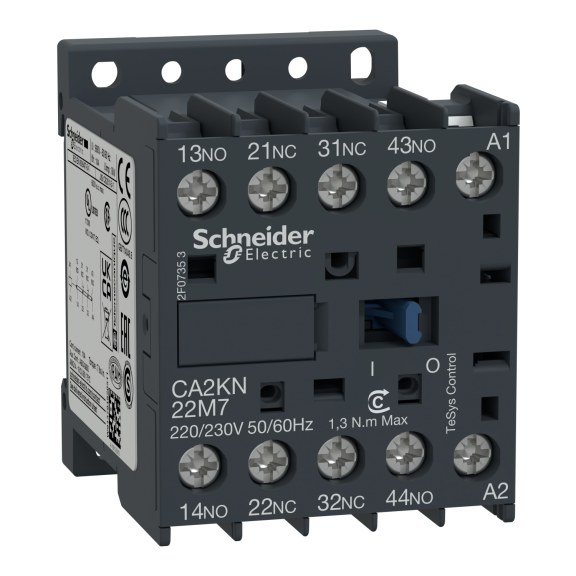

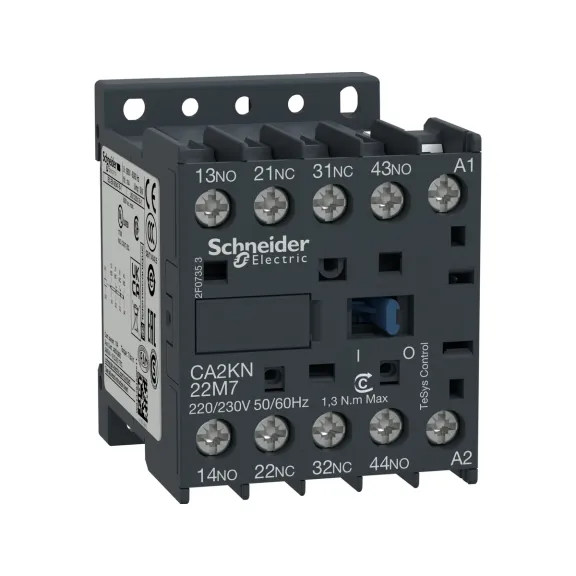

Schneider Electric CA2KN22E7, TeSys K, 2NA+2NK, Mini Yardımcı Kontaktör, 48 Volt AC
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric CA2KN22E7, TeSys K, 2NA+2NK, Mini Yardımcı Kontaktör, 48 Volt AC

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: CA2KN22E7
  • Ean Barkodu: 3389110500004
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
869,11TL
1.889,36TL
KDV Hariç: 724,26TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric CA2KN22E7, TeSys K, 2NA+2NK, Mini Yardımcı Kontaktör, 48 Volt AC

Schneider Electric CA2KN22E7, TeSys K ailesinde yer alan 2 NA + 2 NK kontaklı kompakt kontrol rölesi / mini yardımcı kontaktördür. Ana güç yükünü anahtarlamak için değil; kontaktör, röle, PLC ve otomasyon kontrol devrelerinde komut çoğaltma, kilitleme, geri bildirim ve yardımcı anahtarlama görevleri için kullanılır.

CA2KN22E7, 48 V AC 50/60 Hz AC bobin/kumanda gerilimi ile çalışır. Üretici verisinde AC-15
DC-13 kullanım kategorileri ve 10 A (at 50 °C) termik akım değeri bulunur. Kontakların kontrol rölesi sınıfındaki elektromanyetik yükları anahtarlaması; motor kontaktörünün AC-3 güç kontağıyla aynı görev olarak yorumlanmamalıdır.

TeSys K kontrol röleleri kompakt yapılarıyla sınırlı pano alanlarında avantaj sağlar. 2 NA + 2 NK dizilimi; mühürleme, karşılıklı elektriksel kilitleme, PLC giriş/çıkış arayüzü ve durum geri bildirimi gibi devrelerin aynı cihaz üzerinde kurulmasını kolaylaştırır.

Schneider Electric CA2KN22E7 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors ürün sayfasından güncel bilgileri inceleyebilirsiniz. Sipariş öncesinde özellikle 2 NA + 2 NK kontak dizilimi, 48 V AC 50/60 Hz bobin gerilimi tam ürün koduyla birlikte doğrulanmalıdır.

Schneider ElectricTeSys K CA2K — AC bobinCA2KN22E72 NA + 2 NK48 V AC 50/60 Hz10 A (at 50 °C)AC-15 / DC-13

Teknik Özellikler

Ürün Kimliği ve Kontak Yapısı

MarkaSchneider Electric
Ürün Kodu / EANCA2KN22E7
3389110500004
Seri / AileTeSys K CA2K — AC bobin
Resmî Ürün TipiKontrol rölesi / yardımcı kontaktör
Kontak Dizilimi2 NA + 2 NK
Kontrol Devresi Gerilimi (Uc)48 V AC 50/60 Hz
Kontrol Devresi TipiAC — 50/60 Hz
Terminal TeknolojisiVida kelepçesi terminalleri

Kontrol Devresi ve Anahtarlama Özellikleri

Nominal Çalışma Gerilimi (Ue)<= 690 V <= 400 Hz
Kullanım KategorileriAC-15
DC-13
Konvansiyonel Serbest Hava Termik Akımı (Ith)10 A (at 50 °C)
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V
Maksimum Çalışma Hızı10000 cyc/h
Çalışma Süresi10...20 ms bobin enerjileme ve NA kapama
10...20 ms bobinin enerjisini kesme ve NA açma
15...25 ms bobinin enerjisini kesme ve NK kapama
5...15 ms bobin enerjileme ve NK açma
NA/NK Çakışmama Süresi0,5 mm

Elektriksel Yalıtım ve Bobin

Nominal Yalıtım Gerilimi (Ui)600 V — CSA C22.2 No 14
690 V — BS 5424
690 V — IEC 60947
750 V — VDE 0110 grup C
Kontrol Gerilim LimitleriÇalışma: 0,8...1,15 Uc (at <50 °C)
Düşme: 0,2...0,75 Uc (at <50 °C)
Bobin Tutma Gücü4,5 VA (at 20 °C)

Montaj, Bağlantı ve Standartlar

Montaj DesteğiPlaka
Ray
Terminal / İletken KapasitesiVida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Sıkma Torku1,3 N·m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N·m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm
1,3 N·m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Boyutlar58 mm × 45 mm × 57 mm
Yükseklik × genişlik × derinlik
IP Koruma DerecesiIP2X
Çalışma Sıcaklığı-25…50 °C
StandartlarCSA C22.2 No 60947-4-1
EN/IEC 60947-4-1
GB/T 14048,4
JIS C8201-4-1
UL 60947-4-1
Kontrol Rölesi ve Anahtarlama Kategorisi Notu

Kontrol rölesi ile güç kontaktörü aynı ürün değildir. Bu ürünlerin 10 A sınıfındaki termik akım veya yüksek yalıtım gerilimi değerleri, motor gibi ana güç yüklarını doğrudan anahtarlamak için güç kontaktörü yerine kullanılabilecekleri anlamına gelmez. Kontrol devresi yükü ve kullanım kategorisi esas alınmalıdır.

Minimum anahtarlama akımı/gerilimi, kontak dayanımı ve bobin çalışma limitleri gibi değerler özellikle PLC, elektronik giriş ve düşük seviyeli sinyal devrelerinde dikkate alınmalıdır.

Öne Çıkan Özellikler

  • Kontrol devresi odaklı yapı: Ana güç devresi yerine kumanda, kilitleme, sinyal çoğaltma ve geri bildirim görevlerine yöneliktir.
  • Kontak dizilimi: 2 NA + 2 NK yapı, aynı gövdede gerekli NA/NK kontrol mantığını sağlar.
  • Bobin seçimi: 48 V AC 50/60 Hz kumanda gerilimi kontrol beslemesiyle birebir eşleştirilmelidir.
  • IEC 60947-5-1 sınıfı: Kontrol devresi anahtarlama uygulamalarında üretici tarafından belirtilen kullanım kategorileri ve akım sınırları esas alınmalıdır.
  • Kompakt TeSys K gövde: OEM ve dar pano hacimlerinde yardımcı kumanda fonksiyonlarının kompakt kurulmasına yardımcı olur.

Kimler İçin İdeal?

  • Pano imalatçıları ve makine üreticileri
  • PLC çıkışlarını veya kontaktör kumanda devrelerini çoğaltan otomasyon ekipleri
  • Elektriksel kilitleme ve mühürleme devresi kuran bakım/taahhüt ekipleri
  • Kontrol devresinde birden fazla NA/NK kontak ihtiyacı bulunan endüstriyel uygulamalar

Tipik Kullanım Alanları

  • Kontaktör bobini kumandası ve mühürleme
  • İleri-geri veya karşılıklı elektriksel kilitleme
  • PLC dijital çıkış / giriş arayüzü
  • Alarm ve durum sinyali çoğaltma
  • Pompa, fan ve makine yardımcı kumanda devreleri
  • Pano test ve otomasyon ara röle uygulamaları

Seçim ve Uyumluluk Notu

CA2KN22E7 seçiminde 2 NA + 2 NK kontak dizilimi ve 48 V AC 50/60 Hz bobin gerilimi temel kriterlerdir. Aynı seri içinde 4NA, 3NA+1NK, 2NA+2NK, 5NA veya 3NA+2NK varyantları devre mantığı açısından birbirinin doğrudan muadili değildir. Kontrol edilecek yükın AC-14/AC-15/DC-13 gibi kullanım kategorisine uygun akım sınırı ayrıca üretici verisinden doğrulanmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

TeSys K kontrol röleleri Schneider Electric'in güncel ürün ve e-ticaret kayıtlarında erişilebilir olmakla birlikte aynı referansın ticari durumu ülkeye göre farklılık gösterebilir. Bazı bölgesel kayıtlarda belirli CA2K/CA3K referansları üretimden kaldırılmış olarak işaretlenebildiğinden sipariş öncesinde tam ürün kodunun Türkiye/bölgesel durumu doğrulanmalıdır. Doğrulanmış bir ikame olmadan yalnız kontak dizilimi veya bobin gerilimine göre muadil önerilmemiştir.

Montaj ve Devreye Alma Notları

  • Bobin beslemesinin 48 V AC 50/60 Hz değerine uygun olduğunu doğrulayın.
  • 2 NA + 2 NK kontak dizilimini kontrol şemasıyla birebir eşleştirin.
  • Kontaklar üzerinden geçirilecek yükı üreticinin AC-14/AC-15/DC-13 kullanım kategorisi sınırlarına göre değerlendirin.
  • DIN rayı/plaka montajı ve terminal bağlantılarını üretici talimatına göre uygulayın.
  • Devreye alma sırasında her NA/NK kontağın enerjili ve enerjisiz durumdaki davranışını ayrı ayrı test edin.

Neden Elektrofors?

Schneider Electric CA2KN22E7, TeSys K, 2NA+2NK, Mini Yardımcı Kontaktör, 48 Volt AC satın alınırken ürün kodu, kontak dizilimi, bobin gerilimi, kullanım kategorisi ve terminal teknolojisi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric kontrol rölesi referansı üzerinden sipariş oluşturabilirsiniz.

  • Kontak doğruluğu: NA/NK kombinasyonu ürün koduna göre ayrılır; farklı kontak dizilimleri birbirinin muadili sayılmaz.
  • Bobin doğruluğu: AC ve DC bobinler ile farklı gerilim/frekans varyantları ayrı değerlendirilir.
  • Ürün tipi ayrımı: Kontrol rölesi, güç kontaktörü veya yardımcı kontak bloğu ile karıştırılmaz.
  • Yaşam döngüsü: Bölgesel Schneider kayıtları farklıysa doğrulanmamış ikame kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in TeSys K, TeSys Deca ve Easy TeSys Control resmî kontrol rölesi kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte ürün kodu, kontak dizilimi, bobin gerilimi, kullanım kategorisi, terminal tipi ve güncel üretici veri sayfası doğrulanmalıdır.
