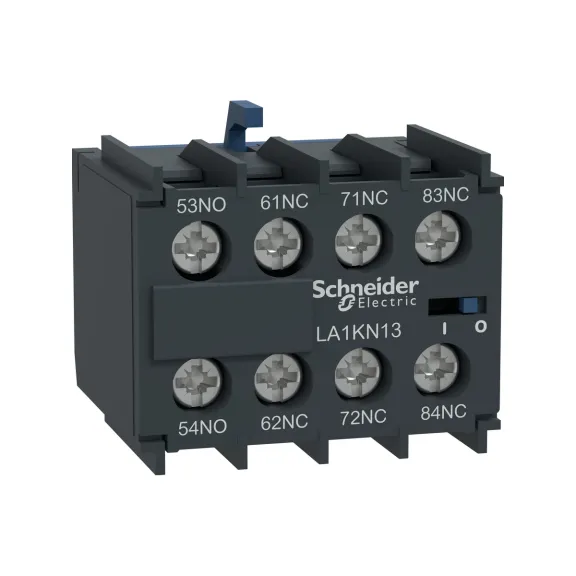

Schneider Electric LA1KN13, TeSys K, Mini Kontaktörler İçin Ön Montaj Yardımcı Kontak Bloğu, 1NA+3NK

Schneider Electric LA1KN13, TeSys K mini kontaktör ve kontrol rölelerine 1 NA + 3 NK ek kontrol kontağı kazandıran ön montaj yardımcı kontak bloğudur. Mühürleme, karşılıklı elektriksel kilitleme, PLC geri bildirimi ve durum sinyali gibi yardımcı kumanda işlevlerini kompakt TeSys K gövdesi üzerinde çözmek için kullanılır.

LA1KN13 için üretici verisinde 690 V AC 25...400 Hz nominal çalışma gerilimi ve 5 mA / 17 V minimum anahtarlama seviyesi belirtilir. Bu değerler yardımcı kontağın kontrol devresi için boyutlandırıldığını gösterir; ana güç yükünü anahtarlayan kontaktör kontağı gibi değerlendirilmemelidir.

LA1KN ailesinin avantajı, TeSys K'nin kompakt ölçüsünü koruyarak ek kontak sağlamasıdır. 1 NA + 3 NK kombinasyonu devre mantığına göre seçilmeli; 2NA, 4NA veya NA+NK varyantları yalnız fiziksel benzerlik nedeniyle birbirinin yerine kullanılmamalıdır.

Schneider Electric LA1KN13 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgilerini takip edebilirsiniz. Doğru seçim için 1 NA + 3 NK kontak dizilimini, Ön Montaj montaj tipini ve Vida Kelepçesi Terminal bağlantı yapısını TeSys K mini kontaktör ve kontrol röleleri ile birlikte doğrulayarak sipariş oluşturmanız önerilir.

Schneider Electric TeSys K LA1KN Serisi LA1KN13 1 NA + 3 NK Ön Montaj Vida Kelepçesi Terminal 5 mA / 17 V Min. Anahtarlama

Teknik Özellikler

Ürün Kimliği ve Kontak Yapısı

MarkaSchneider Electric
Ürün Kodu / EANLA1KN13
3389110500134
Seri / AileTeSys K
Ürün TipiYardımcı kontak bloğu
Kontak Dizilimi1 NA + 3 NK
Montaj KonumuÖn
Bağlantı TeknolojisiVida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²sert
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²sert
UyumlulukTeSys K mini kontaktörleri ve TeSys K kontrol röleleri

Kontrol Devresi Elektriksel Özellikleri

Nominal Çalışma Gerilimi (Ue)690 V AC 25...400 Hz
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V

Dayanıklılık, Bağlantı ve Standartlar

Terminal / İletken KapasitesiVida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²sert
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²sert
Sıkma Torku1,3 N·m - tornavidayla Philips No 2
1,3 N·m - tornavidayla pozidriv No 2
IP Koruma DerecesiIP20 conforming to IEC 60529
StandartlarCSA C22.2 No 60947-5-1
EN/IEC 60947-5-1
GB/T 14048,5
JIS C8201-5-1
UL 60335-2-40:Annex JJ
UL 60947-5-1
Kontrol Devresi ve Kontak Zamanlaması Notu

Yardımcı kontak bloğu ana güç anahtarlama elemanı değildir. Kontakların Ue, Ie ve minimum anahtarlama değerleri kontrol devresi yüküne göre değerlendirilmelidir. PLC girişi, elektronik röle veya düşük seviyeli sinyal devresinde özellikle minimum akım/gerilim sınırı önemlidir.

Öne Çıkan Özellikler

  • Ek kontrol kontağı: 1 NA + 3 NK kontak düzeniyle mühürleme, kilitleme, durum geri bildirimi ve PLC arayüzü gibi kontrol fonksiyonları sağlar.
  • Montaj tipi: Ön yapısı, uyumlu kontaktör/kontrol rölesi üzerinde doğru aksesuar konumunun seçilmesini gerektirir.
  • Kontrol devresi ürünü: Yardımcı kontak bloğu güç kontaktörü değildir; kontak akımı AC-15/DC-13 gibi kontrol devresi kategorilerine göre değerlendirilmelidir.
  • Düşük seviyeli anahtarlama: Minimum anahtarlama sınırı 5 mA / 17 V olarak dikkate alınmalıdır.

Kimler İçin İdeal?

  • Kontaktör durum bilgisini PLC veya röle devresine taşıyan otomasyon panoları
  • Elektriksel mühürleme ve karşılıklı kilitleme devreleri
  • Makine, HVAC ve endüstriyel kontrol panosu üreticileri
  • Mevcut kontaktöre ek NA/NK kontrol kontağı eklemek isteyen bakım ve revizyon ekipleri

Tipik Kullanım Alanları

  • Kontaktör geri bildirimi
  • Elektriksel kilitleme
  • Mühürleme devresi
  • PLC dijital giriş sinyali
  • Alarm ve durum bilgisi
  • Sekans / yardımcı kontrol mantığı

Seçim ve Uyumluluk Notu

LA1KN13 seçiminde 1 NA + 3 NK kontak dizilimi, Ön montaj konumu ve Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²sert
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²sert terminal tipi birlikte doğrulanmalıdır. Aynı NA/NK sayısına sahip ön montaj, yan montaj, toza dayanıklı, Snap-in veya TeSys Giga sıra varyantları fiziksel ve uygulama açısından doğrudan birbirinin yerine kullanılmamalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

LA1KN13 Schneider Electric'in güncel TeSys K yardımcı kontak ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış bir üretimden kalkma/ikame bildirimi bulunmadan tahmini muadil kodu verilmemiştir.

Montaj ve Devreye Alma Notları

  • Kontak bloğunu yalnız üreticinin belirttiği montaj konumunda ve uyumlu kontaktör/kontrol rölesi üzerinde kullanın.
  • 1 NA + 3 NK kontak numaralandırmasını pano şemasıyla birebir eşleştirin.
  • Kontrol devresi yükünü AC-15/DC-13 gibi uygun kullanım kategorisi ve anahtarlama akımı üzerinden kontrol edin.
  • Bağlantı sonrası NA/NK durumlarını kontaktör enerjisiz ve enerjili konumlarda ölçerek doğrulayın.
  • Emniyet/kilitleme devrelerinde yalnız kontak sembolüne değil, standart mı yoksa örtüşmeli mi olduğuna da dikkat edin.

Neden Elektrofors?

Schneider Electric LA1KN13, TeSys K, Mini Kontaktörler İçin Ön Montaj Yardımcı Kontak Bloğu, 1NA+3NK satın alınırken tam ürün kodu, kontak dizilimi, montaj konumu, terminal teknolojisi ve uyumlu kontaktör/kontrol rölesi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric yardımcı kontak bloğu referansı üzerinden sipariş oluşturabilirsiniz.

  • Kontak dizilimi: 1NA+1NK, 2NA, 2NK, 2NA+2NK, 1NA+3NK, 3NA+1NK, 4NA ve 4NK varyantları devre mantığına göre ayrılır.
  • Montaj ayrımı: Ön, yan, ilk/ikinci sıra ve Snap-in varyantları yalnız kontak sayısına göre birbirinin yerine seçilmez.
  • Düşük seviye kontrol: 1 mA / 17 V sınıfındaki R ve Giga varyantları düşük seviyeli sinyaller için ayrıca değerlendirilir.
  • Yaşam döngüsü: Bölgesel ürün durumu farklıysa doğrulanmamış muadil kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in TeSys K, TeSys Deca, TeSys Giga ve Easy TeSys resmî yardımcı kontak bloğu kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte ürün kodu, kontak dizilimi, montaj konumu, terminal tipi, minimum anahtarlama seviyesi ve güncel yaşam döngüsü durumu doğrulanmalıdır.
