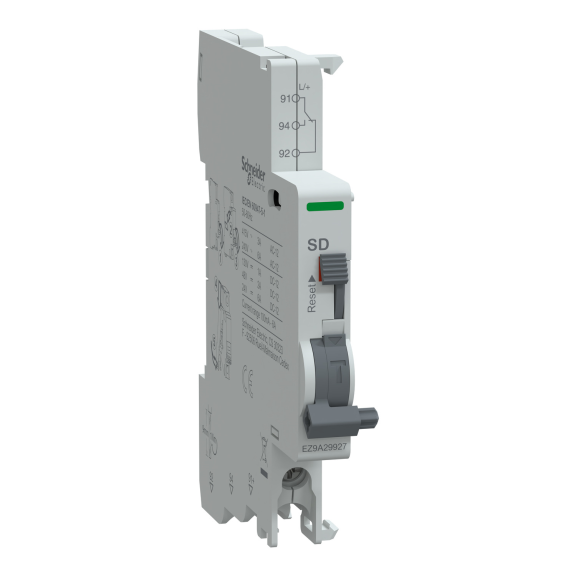

Schneider Electric EZ9A29927, Easy9 Pro İçin SD Alarm Kontağı, 1 K/A

EZ9A29927, Easy9 Pro — minyatür devre kesici yardımcıları içinde kullanılan, 1 değiştirme kontağı (1 K/A; 1 NA + 1 NK) yapısında bir SD alarm/hata sinyal kontağıdır. Bağlı koruma cihazının TRIP durumunu ayrı bir kumanda, izleme veya alarm devresine aktarır.

Bağlı Easy9 Pro minyatür devre kesicinin TRIP durum bilgisini uzak konumdaki yardımcı devreye aktarır; normal açık/kapalı konum bilgisi için OF işlevi kullanılmalıdır. SD yalnızca sinyal kontağıdır; otomatik sigorta, kaçak akım koruma cihazı ya da ana güç anahtarı işlevi görmez ve kontak uçlarında kendi başına gerilim üretmez.

Kontak çalışma aralığı 100 mA–6 A; izin verilen üst değer gerilime bağlıdır. AC ve DC yük kapasitesi gerilime göre değiştiği için seçim, teknik özelliklerdeki gerilim-akım çiftlerine göre yapılmalıdır. Yalıtım koordinasyonu için Ui 500 V ve Uimp 4 kV değerleri bulunur; ürün standardı IEC/EN 60947-5-1'dir.

Montaj konumu devre kesicinin sol tarafı; ürün takılabilir / klipsli yapıyla uygulanır. Genişliği 9 mm, çalışma sıcaklığı -25–70 °C'dir. Bu ürün güncel bir referanstır; sipariş öncesinde bağlı cihaz referansı ve mekanik uyumluluk doğrulanmalıdır.

EZ9A29927Easy9 ProSD1 K/AAC/DC100 mA–6 A9 mmIEC/EN 60947-5-1Güncel Referans

Teknik Özellikler

Ürün Kimliği ve Sinyal Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANEZ9A29927
3606486837016
Seri / AileEasy9 Pro — minyatür devre kesici yardımcıları
Ürün TipiModüler alarm / hata sinyal kontağı
Cihaz Kısa AdıSD
Kontak Düzeni1 değiştirme kontağı (1 K/A)
1 NA + 1 NK
Sinyal İşleviSD koruma açması / TRIP sinyali
Referans ve Kullanım SınıfıGüncel ürün referansı

Elektriksel Kontak Değerleri

Kontak Anma Akımı (In)100 mA–6 A; izin verilen üst değer gerilime bağlıdır
AC Kontak Değerleri24–250 V AC'de 0,1–6 A
277 V ve 415 V AC'de 0,1–3 A
AC için 50/60 Hz
DC Kontak Değerleri24 V DC'de 0,1–6 A
48 V DC'de 0,1–2 A
60 V DC'de 0,1–1,5 A
110–130 V DC'de 0,1–1 A
Akım Türü / AC FrekansıAC ve DC yardımcı devreler
AC için 50/60 Hz
Anma Yalıtım Gerilimi (Ui)500 V
Anma Darbe Dayanım Gerilimi (Uimp)4 kV
Ürün StandardıIEC/EN 60947-5-1
Koruma ve Güç Devresi SınırıAşırı akım veya kaçak akım koruması sağlamaz
Ana güç devresini anahtarlamak için kullanılmaz

Uyumluluk, Montaj ve Bağlantı

Uyumlu Ürün AileleriEasy9 Pro minyatür devre kesiciler
Cihaz Üzerindeki Montaj KonumuDevre kesicinin sol tarafı
Montaj BiçimiTakılabilir / klipsli
Montaj DesteğiDIN rayı
Tarak Bara / Dağıtım Bloğu UyumluluğuÜst tarafta uyumlu
Terminal YönüAlt bağlantı
Bağlantı ve İletken KapasitesiVidalı klemens: 1 × 2,5 mm² sert
2 × 1,5 mm² sert
Tel Sıyırma / Sıkma Torku9 mm
1 N.m

Fiziksel ve Çevresel Özellikler

IP Koruma SınıfıIP20
Kirlenme Derecesi3
Tropik İklim Dayanımı2
Çalışma Sıcaklığı-25–70 °C
Depolama Sıcaklığı-40–85 °C
Cihaz Üzeri SinyalizasyonMekanik gösterge ve ön yüzde test işlevi
Boyutlar9 mm × 85 mm × 74 mm
G × Y × D
Ürün Ağırlığı / Renk37,3 g
Gri
SD/iSD Sinyal Fonksiyonu ve Projelendirme İçin Önemli Not

EZ9A29927 bir koruma cihazı değil, bağlı cihazın açma/arıza durumunu yardımcı devreye aktaran kontak aksesuarıdır. OF/iOF açık-kapalı mekanik konum bilgisini; SD/iSD ise koruma mekanizmasının elektriksel arıza veya açtırma yardımcısı nedeniyle TRIP durumuna geçmesini ifade eder. Yalnızca normal kol konumu izlenecekse SD/iSD yerine uygun OF/iOF kontağı seçilmelidir.

Kontaklar gerilim üretmez ve ana güç devresinin anma akımını taşımaz. Bağlanacak PLC/BMS girişi, röle bobini veya sinyal lambasının çalışma gerilimi, kararlı durum akımı, ilk kalkış akımı ve endüktif karakteri resmî AC/DC kontak sınırlarıyla karşılaştırılmalıdır. Limitler aşılıyorsa uygun ara röle kullanılmalı; montaj, kablolama ve devreye alma yetkili elektrik personeli tarafından yapılmalıdır.

Öne Çıkan Özellikler

  • SD alarm sinyali: Bağlı koruma cihazının TRIP/açma durumunu uzaktaki alarm veya izleme devresine aktarır.
  • OF ile doğru işlev ayrımı: Normal açık-kapalı konumu yerine koruma açması bilgisini iletmek üzere tasarlanmıştır.
  • 1 değiştirme kontağı: 1 NA + 1 NK yapısıyla tek bir 1 K/A çıkış üzerinden yardımcı devre sinyalizasyonu sağlar.
  • AC/DC yardımcı devre desteği: 100 ma–6 a; izin verilen üst değer gerilime bağlıdır; her gerilim seviyesinde yalnızca üreticinin verdiği akım sınırı kullanılmalıdır.
  • İnce modüler yapı: 9 mm genişlik, pano içinde yalnızca bir 9 mm adım kaplar.
  • Montaj ve bağlantı: Devre kesicinin sol tarafı; takılabilir / klipsli yapı ve alt bağlantı düzeniyle uygulanır.
  • Çevresel çalışma aralığı: -25–70 °C çalışma ve -40–85 °C depolama sıcaklığı güncel resmî ürün veri sayfası üzerinden doğrulanmıştır.
  • İşlev sınırları açık: Alarm kontağı, bağlı koruma cihazının yerini almaz ve ana güç devresine koruma kazandırmaz.

Kimler İçin İdeal?

  • Pano imalatçıları: Koruma cihazının arıza/açma bilgisini ayrı bir yardımcı devreye taşımak isteyen üreticiler için uygundur.
  • Otomasyon entegratörleri: Uygun arayüz üzerinden PLC, BMS, röle veya alarm devresine TRIP durumu aktaran projelerde değerlendirilebilir.
  • Elektrik proje mühendisleri: OF konum bilgisi ile SD/iSD koruma açması bilgisini işlevsel olarak ayıran uzaktan izleme tasarımlarına yöneliktir.
  • Bakım ekipleri: Dağıtım panolarında koruma açmasını hızlı biçimde tespit etmek ve alarm sistemine aktarmak isteyen tesisler için uygundur.
  • Makine ve bina sistemleri ekipleri: Sinyal lambası, alarm rölesi veya kontrol sistemi girişinin ürün koduna uygun kontakla sürüldüğü uygulamalarda kullanılabilir.

Tipik Kullanım Alanları

  • Dağıtım panolarında koruma açması / TRIP sinyalizasyonu
  • Uygun arayüz üzerinden PLC veya BMS alarm girişi
  • Sinyal lambası, yardımcı röle ve sesli alarm devreleri
  • Koruma açmalarının bakım sistemine aktarılması
  • Ticari binalar, endüstriyel tesisler ve makine panoları
  • Referans bazlı bakım, yenileme ve pano genişletme çalışmaları

Seçim ve Uyumluluk Notu

Alarm kontağı seçimi yalnızca 1 K/A bilgisine göre yapılmamalıdır. Bağlı cihaz ailesi, SD/iSD işlevi, terminal yönü, montaj biçimi ve gerilime bağlı kontak kapasitesi ürün kodu özelinde eşleştirilmelidir.

  • Referans durumu: EZ9A29927 güncel ürün referansıdır. Uyumlu Easy9 Pro cihazın tam kodu siparişten önce doğrulanmalıdır.
  • Ürün işlevi: Bağlı cihazın TRIP/açma bilgisini SD/iSD sinyali olarak yardımcı devreye aktarır. Ana güç devresini kesmez ve bağlı cihazın koruma fonksiyonunu değiştirmez.
  • Kontak yapısı: 1 değiştirme kontağı (1 K/A); 1 NA + 1 NK. OF açık/kapalı konumunu, SD/iSD ise koruma mekanizmasının açma/arıza durumunu ifade eder; iki sinyal aynı anlamda kullanılmamalıdır.
  • Gerilime bağlı kontak kapasitesi: 100 mA–6 A; izin verilen üst değer gerilime bağlıdır. AC ve DC yük için belirtilen gerilim-akım çiftleri doğrudan dikkate alınmalı; yalnızca genel üst sınır üzerinden seçim yapılmamalıdır.
  • Yük türü: Bobin, lamba veya elektronik giriş gibi yüklerde ilk kalkış akımı, sızıntı akımı ve endüktif gerilim darbeleri değerlendirilmelidir. Gerekirse uygun ara röle ve darbe bastırma elemanı kullanılmalıdır.
  • Mekanik uyumluluk: Easy9 Pro minyatür devre kesiciler. Aynı 9 mm genişliğe sahip olmak tek başına mekanik uyumluluk kanıtı değildir.
  • Terminal ve montaj: alt bağlantı, takılabilir / klipsli montaj ve 9 mm tel sıyırma değeri üretici bağlantı şemasıyla birlikte uygulanmalıdır.
  • Pano koruması: Cihazın IP değeri ürün seviyesini ifade eder; nihai temas ve çevresel koruma pano muhafazası, kapak düzeni ve montaj koşullarıyla belirlenir.
  • Devreye alma: Kontak uçları enerjilendirilmeden önce süreklilik testiyle SD/iSD işlevi doğrulanmalı; çalışma yalnızca yetkili elektrik personeli tarafından yapılmalıdır.
