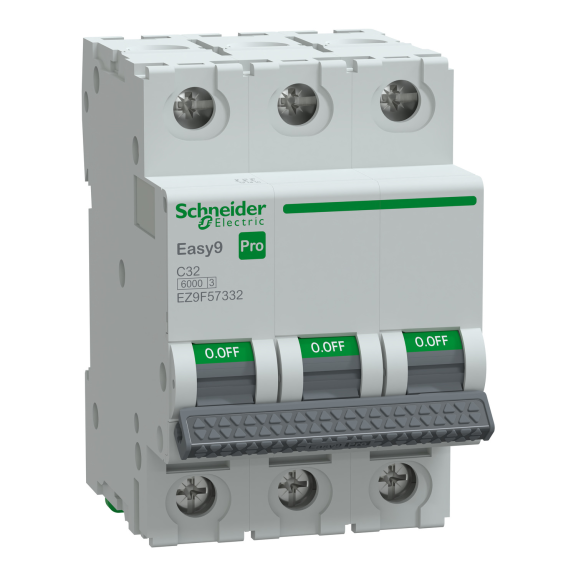

Schneider Electric EZ9F57332, Easy9 Pro, 32 Amper, 3 Kutuplu, C Tipi, Otomatik Sigorta, 6 kA, 3x32C

Teknik Özellikler

Öne Çıkan Özellikler

• 32 A termik-manyetik koruma: Aşırı yükte termik, kısa devrede manyetik açma mekanizmasıyla hattın iki temel aşırı akım riskine karşı korunmasını sağlar.
• C açma eğrisi: Genel dağıtım, priz ve makul ilk kalkış akımına sahip yüklerde istenmeyen açmalar ile koruma gereksinimi arasında dengeli seçim sağlar.
• 6 kA anma kısa devre kapasitesi: 415 V AC 50/60 Hz koşulundaki ürün performansını tanımlar; proje kısa devre hesabıyla birlikte değerlendirilmelidir.
• 3 kutuplu (3P) yapı: Devrenin gerekli iletkenlerinin birlikte açılmasına uygun referans seçimini destekler.
• DIN rayı montajı: AÇIK/KAPALI göstergesi ve tarak bara uyumluluğuyla düzenli pano kurulumu sağlar.
• Ön yüz sinyalizasyonu: AÇIK/KAPALI göstergesi bilgisi işletme ve bakım sırasında cihaz durumunun hızlı kontrolünü kolaylaştırır.
• Standartlara dayalı performans: Kesme kapasitesi, yalıtım ve çevresel dayanım değerleri ürün referansının yayımlanmış Schneider Electric teknik verilerine dayanır.

Kimler İçin İdeal?

• Elektrik proje mühendisleri: Akım, kutup, açma eğrisi ve kısa devre kapasitesini hesap sonuçlarına göre eşleştiren profesyoneller için uygundur.
• Pano imalatçıları: Modüler dağıtım panolarında referans bazlı ve tekrarlanabilir koruma çözümü kullanan üreticilere yöneliktir.
• Elektrik taahhüt firmaları: Konut, ticari yapı ve endüstriyel projelerde standart DIN rayı otomatik sigorta uygulamaları için değerlendirilebilir.
• Bakım ve işletme ekipleri: Mevcut pano referansının doğru akım, kutup, eğri ve kesme kapasitesiyle yenilenmesi gereken çalışmalar için uygundur.
• Makine ve sistem entegratörleri: Yardımcı dağıtım ve kontrol devrelerinde termik-manyetik hat korumasına ihtiyaç duyan uygulamalarda kullanılabilir.

Tipik Kullanım Alanları

• Konut ve ticari bina alçak gerilim dağıtım panoları
• Aydınlatma, priz ve genel amaçlı son devrelerin aşırı akım koruması
• Makine, kontrol panosu ve yardımcı besleme çıkışları
• Modüler DIN rayı dağıtım sistemleri ve tali panolar
• Bakım, yenileme ve referans bazlı pano genişletme uygulamaları

Seçim ve Uyumluluk Notu

Bu referansın akım, kutup, açma eğrisi, şebeke tipi ve kısa devre kapasitesi birlikte değerlendirilmelidir. Aynı seri içindeki benzer ürünler doğrudan eşdeğer kabul edilmemeli; ürün kodu proje ve pano şemasıyla bire bir karşılaştırılmalıdır.

• Anma akımı: 32 A değeri; kablo kesiti, döşeme yöntemi, ortam sıcaklığı, birlikte döşeme ve yük karakteristiği dikkate alınarak seçilmelidir.
• Kesme kapasitesi: Ürünün 6 kA ticari anma değeri, yalnızca belirtilen gerilim ve standart koşullarıyla birlikte anlamlıdır. Montaj noktasındaki beklenen kısa devre akımı ürün kapasitesini aşmamalıdır.
• Açma eğrisi: C eğrisi ve 5–10 × In — IEC/EN 60898-1 manyetik açma karakteristiği; yükün ilk kalkış akımı ve seçicilik gereksinimiyle uyumlu olmalıdır.
• Kutup yapısı: Bu referans 3 kutuplu (3p) yapıdadır. Nötrün anahtarlanması veya farklı DC kutup bağlantısı gereken projelerde uygun alternatif ayrıca seçilmelidir.
• Kaçak akım koruması: Otomatik sigorta aşırı yük ve kısa devre koruması sağlar; elektrik çarpmasına veya yalıtım kaçağına karşı gerekli RCD/RCBO/Vigi çözümünün yerini tek başına tutmaz.
• Sipariş doğrulaması: Güncel satış durumu, ülke uyarlaması, aksesuar uyumluluğu ve varsa ikame ürün bilgisi sipariş öncesinde Schneider Electric Türkiye ürün sayfasından doğrulanmalıdır.
