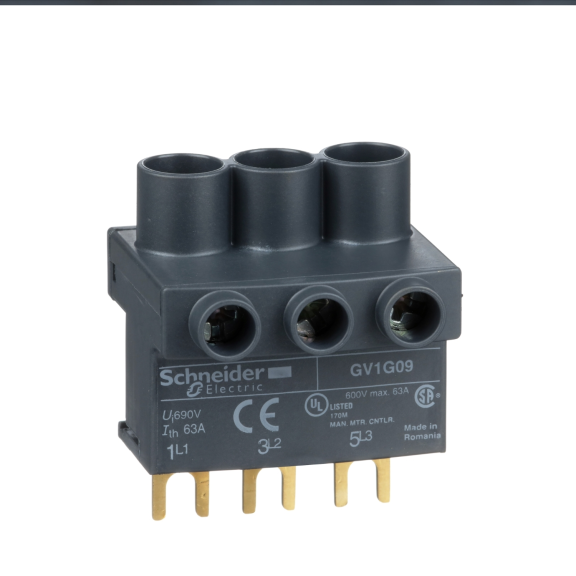

Schneider Electric GV1G09, TeSys Deca, GV2 için Besleme Barası Girişi, Üst Montaj
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric GV1G09, TeSys Deca, GV2 için Besleme Barası Girişi, Üst Montaj

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: GV1G09
  • Ean Barkodu: 3389110212570
  • Üretim Yeri: Romanya
0 yorum yapılmış. / Sizde Yorum Yapın!
510,34TL
1.109,41TL
KDV Hariç: 425,28TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric GV1G09, Linergy FT / TeSys GV, GV2G Tarak Baralar için 3P Üst Besleme Terminal Bloğu, 63 Amper, 690 Volt

Schneider Electric GV1G09, Linergy FT / TeSys GV sisteminde GV2G tarak baraları üstten 3 faz beslemek için kullanılan 3P, 63 A / 690 V üst besleme terminal bloğudur. Besleme kablosunu doğrudan tarak bara sisteminin üst girişine taşıyarak çoklu motor starter grubunun ortak besleme noktasını düzenler.

GV1G09, tarak bara ile bağlı cihazların üst terminallerine doğrudan yerleştirilir ve besleme kablosu vida terminalleri üzerinden bağlanır. 63 A nominal çalışma akımı ve 690 V yalıtım gerilimiyle GV2G busbar sisteminin besleme aksesuarı olarak çalışır; kendi başına kısa devre veya aşırı yük koruması sağlamaz.

Bu ürünün kritik farkı üstten besleme mimarisidir. Schneider GV1G09'u GV2G tarak baralar için top-feed terminal block olarak tanımlar; GV2G05 ise farklı alt besleme düzeni ve mekanik yerleşim için kullanılan ayrı bir terminal bloğudur. İki ürün yalnız aynı 63 A değerine bakılarak birbirinin yerine seçilmemelidir.

Schneider Electric GV1G09 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde Üstten Besleme, 3P yapı, 63 A akım sınıfı, 690 V yalıtım gerilimi ve kullanılacak GV2G tarak bara düzenini birlikte doğrulamanız önerilir.

Schneider ElectricLinergy FT / TeSys GVGV1G093P Terminal BloğuÜstten Besleme63 A690 V UiGV2G Busbar Besleme

Teknik Özellikler

Ürün Kimliği ve Besleme Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANGV1G09
3389110212570
Seri / AileLinergy FT / TeSys GV
Ürün Tipi3 kutuplu busbar besleme terminal bloğu
Kutup Yapısı3P
Besleme YönüÜstten besleme
Nominal Çalışma Akımı (Ie)63 A
Nominal Yalıtım Gerilimi (Ui)690 V

Bağlantı ve Montaj

Montaj KonumuÜst terminal
Uyumlu SistemGV2G 3P tarak bara setleri
Terminal TipiVida kelepçesi terminalleri
İletken Kapasitesi1,5…16 mm² esnek; 1,5…25 mm² katı
Sıkma Torku1,7 N·m terminal; 2,2 N·m konnektör
IP KorumaIP20
Busbar Akım Sınırı ve Besleme Notu

Besleme terminal bloğu, busbarın giriş aksesuarıdır. Kısa devre kesme veya motor aşırı yük koruması yapmaz; bağlı starter grubunun koruma koordinasyonu ayrıca sağlanmalıdır.

Üst ve alt besleme referansları karıştırılmamalıdır. GV1G09 üstten, GV2G05 ise alt besleme mimarisine yöneliktir.

Öne Çıkan Özellikler

  • Üstten Besleme: GV2G tarak bara grubunun ortak şebeke girişini üretici tanımlı besleme yönünde oluşturur.
  • 3P / 63 A: Üç faz busbar sistemi için 63 A akım sınıfında besleme bağlantısı sağlar.
  • 690 V yalıtım: IEC 60947-1'e göre 690 V Ui sınıfında kullanılır.
  • Vida terminali: Besleme kablosunun saha bağlantısını vida kelepçeli terminal üzerinden yapar.
  • Koruma cihazı değildir: Kısa devre ve motor aşırı yük koruması bağlı motor starter cihazlarıyla ayrıca sağlanır.

Kimler İçin İdeal?

  • Birden fazla motor starter cihazını tek ortak üç faz besleme noktasından dağıtan pano üreticileri
  • GV2 tabanlı motor kontrol panolarında kablo köprülerini azaltmak isteyen OEM ve otomasyon ekipleri
  • Busbar çıkış sayısı ve cihaz aralığını standartlaştırarak pano montajını sadeleştiren projeler
  • Linergy FT / TeSys GV bağlantı aksesuarlarını üretici referansıyla kullanan bakım ve modernizasyon ekipleri

Tipik Kullanım Alanları

  • GV2 motor starter grupları
  • MCC ve makine kontrol panoları
  • Pompa ve fan starter grupları
  • Konveyör ve proses motor beslemeleri
  • Kompakt üç faz dağıtım düzenleri
  • Pano içi busbar standardizasyonu

Seçim ve Uyumluluk Notu

GV1G09 seçiminde üstten besleme ihtiyacı, GV2G tarak bara yerleşimi ve 63 A sistem sınırı birlikte doğrulanmalıdır. GV1G09 ve GV2G05 aynı görev ailesinde görünse de montaj/besleme yönleri farklıdır; pano yerleşimine göre doğru terminal bloğu seçilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

GV1G09 Schneider Electric'in güncel Linergy FT / TeSys GV bağlantı aksesuarı kayıtlarında erişilebilir durumdadır. Doğrulanmış bir zorunlu ikame bildirimi bulunmadığından tahmini muadil kodu verilmemiştir. Alternatif seçiminde 3P yapı, 63 A sistem akımı, bağlantı aralığı/çıkış sayısı ve üst-alt besleme mimarisi birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Pano düzeninde üstten besleme için fiziksel alan ve tarak bara konumunu doğrulayın.
  • Busbarın 63 A akım sınıfını ve bağlı starterların toplam yük akımını birlikte kontrol edin.
  • Besleme iletken kesitini ve terminal sıkma torkunu üretici verisine göre uygulayın.
  • Terminal bloğunu enerjisiz sistemde monte edin ve faz sırasını busbarın 3P yapısıyla birebir eşleştirin.
  • Devreye alma sonrası terminal sıcaklığı, mekanik oturma ve faz sürekliliğini kontrol edin.

Neden Elektrofors?

Schneider Electric GV1G09, Linergy FT / TeSys GV, GV2G Tarak Baralar için 3P Üst Besleme Terminal Bloğu, 63 Amper, 690 Volt satın alınırken yalnız ürün kodu değil; çıkış sayısı, bağlantı aralığı, 3P yapı, toplam busbar akım sınıfı ve besleme terminali mimarisi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric Linergy FT / TeSys GV bağlantı aksesuarı üzerinden sipariş oluşturabilirsiniz.

  • Çıkış sayısı: Bağlanacak starter sayısıyla busbar tap-off sayısı birebir eşleştirilir.
  • Bağlantı aralığı: 45 mm ve 54 mm varyantlar pano cihaz yerleşimine göre seçilir.
  • Akım sınırı: 63 A, busbar sisteminin toplam termik akım sınıfıdır.
  • Besleme yönü: Üst ve alt besleme terminal blokları montaj düzenine göre ayrı değerlendirilir.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî Linergy FT / TeSys GV busbar ve terminal bloğu kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, 3P yapı, çıkış sayısı, cihaz aralığı, 63 A sistem sınırı, besleme terminali ve güncel üretici dokümanı doğrulanmalıdır.
