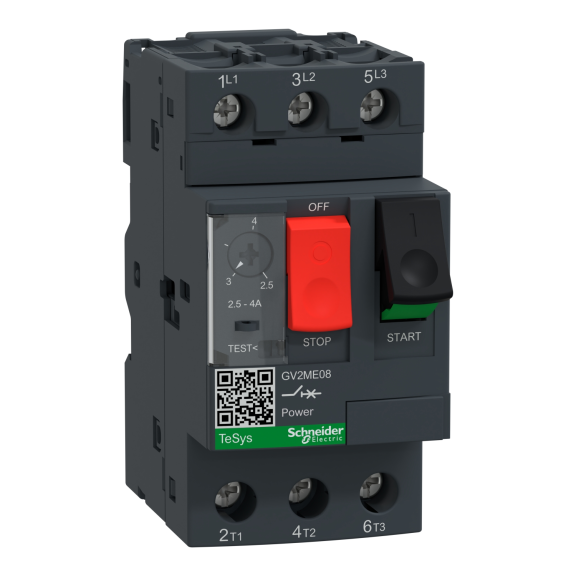

Schneider Electric GV2ME08, TeSys Deca, 2.5-4 Amper, 1.5 kW, Motor Koruma Şalteri, 100 kA

Teknik Özellikler

Öne Çıkan Özellikler

• Motor besleyici koruması: Termik-manyetik motor koruması: aşırı yük + kısa devre.
• 3 kutuplu yapı: Üç fazlı motor devrelerinde ana güç kutuplarını birlikte açar.
• Kesme kapasitesi: 400/415 V sınıfında 100 kA Icu; tesis beklenen kısa devre akımı bu değeri aşmamalıdır.
• Motor akımı eşleşmesi: sınıfı motor etiket akımı ve yol alma karakteristiğiyle birlikte değerlendirilir.
• Termik/elektronik aşırı yük koruması: Motorun uzun süreli aşırı yük koşullarına karşı koruma işlevi cihaz içinde bulunur.

Kimler İçin İdeal?

• Üç fazlı motor besleyicilerinde kısa devre ve motor koruma koordinasyonu yapan pano üreticileri
• Pompa, fan, kompresör, konveyör ve makine motor starter uygulamaları
• Kontaktör ve koruma cihazını Schneider koordinasyon tablolarına göre eşleştiren OEM ve bakım ekipleri
• Tesis kısa devre seviyesine uygun Icu ve motor akımına uygun açma karakteristiği seçmek isteyen teknik ekipler

Tipik Kullanım Alanları

• Motor starter panoları
• MCC hücreleri
• Pompa ve fan sistemleri
• Kompresörler
• Konveyör ve makine motorları
• HVAC motor kontrolü

Seçim ve Uyumluluk Notu

GV2ME08 seçiminde motor etiket akımı koruma/akım sınıfıyla eşleşmeli; 100 kA Icu tesisin beklenen kısa devre akımından düşük olmamalıdır. Motor yol alma süresi, manyetik açma eşiği ve kontaktör koordinasyonu da birlikte doğrulanmalıdır.

Montaj ve Devreye Alma Notları

• Ana güç ve kontrol devresini enerjisiz bırakın; montaj ve bakımda kilitleme/etiketleme prosedürü uygulayın.
• Motor etiket akımını ve kalkış karakteristiğini okuyup açma ünitesinin uygun akım aralığına sahip olduğunu doğrulayın.
• Tesisin beklenen kısa devre akımını 100 kA Icu değeriyle karşılaştırın.
• Kontaktör ve varsa ayrı aşırı yük rölesiyle Schneider Type 1 / Type 2 koordinasyon tablosunu kontrol edin.
• Devreye alma sırasında açma/kapama mekanizması, yardımcı kontaklar ve motorun faz akımlarını kontrol edin.

Neden Elektrofors?

• Koruma mimarisi: Termik-manyetik, elektronik ve yalnız manyetik ürünler birbirinden ayrılır.
• Kısa devre seviyesi: Icu değeri uygulama geriliminde tesis kısa devre seviyesine göre kontrol edilir.
• Motor akımı: Ayarlanabilir koruma motor etiket akımına göre seçilir; yalnız kW değeri yeterli değildir.
• Koordinasyon: Kontaktör, aşırı yük rölesi ve devre kesici kombinasyonu üretici koordinasyon tablolarıyla doğrulanır.
