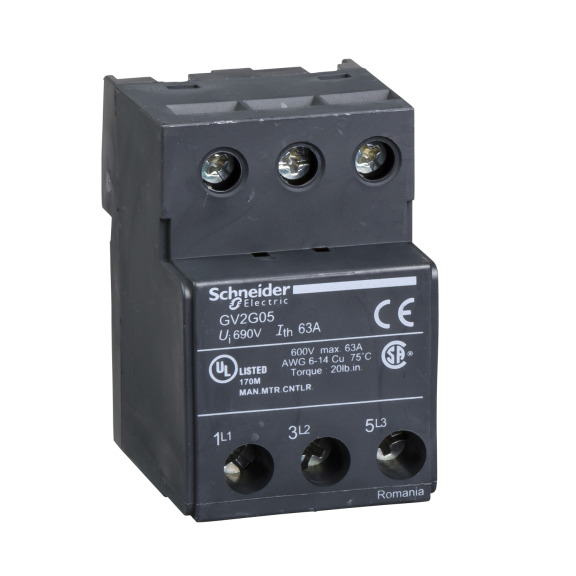

Schneider Electric GV2G05, TeSys Deca, GV2 için Besleme Barası Girişi, Yan Montaj
Ürün Görselleri Temsilidir! %62.5 İndirim

Schneider Electric GV2G05, TeSys Deca, GV2 için Besleme Barası Girişi, Yan Montaj

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: 4
  • Marka: Schneider Electric
  • Ürün Kodu: GV2G05
  • Ean Barkodu: 3389110512946
  • Üretim Yeri: Romanya
0 yorum yapılmış. / Sizde Yorum Yapın!
683,30TL
1.822,13TL
KDV Hariç: 569,42TL
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

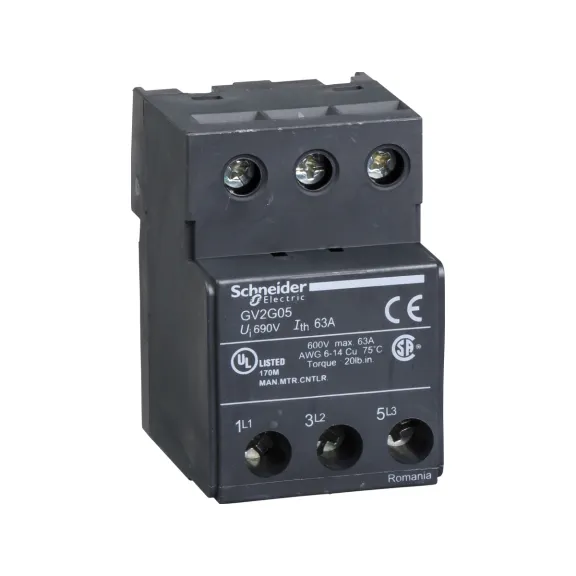

Schneider Electric GV2G05, Linergy FT / TeSys GV, GV2G Tarak Baralar için 3P Alt Besleme Terminal Bloğu, 63 Amper, 690 Volt

Schneider Electric GV2G05, Linergy FT / TeSys GV bağlantı sisteminde GV2G tarak baraları alt besleme düzeninde beslemek için kullanılan 3P, 63 A / 690 V terminal bloğudur. Özellikle GV1L3 akım sınırlayıcıyla kullanılan bağlantı mimarisinde ve Schneider'ın GV2G busbar çizimlerinde besleme aksesuarı olarak yer alır.

GV2G05, 35 mm DIN rayı yerleşiminde vida kelepçeli terminaller kullanır; 1,5…16 mm² esnek ve 1,5…25 mm² katı iletken bağlantısını destekler. 63 A nominal çalışma akımı ve 690 V yalıtım gerilimi busbar besleme sisteminin sınırlarını tanımlar; terminal bloğu koruma cihazı değildir.

Kaynak ürün adındaki “yan montaj” ifadesi Schneider'ın güncel sistem tablosuyla uyumlu değildir. Üretici GV2G05'i GV2G busbar sistemi için bottom feed / alt besleme terminal bloğu olarak tanımlar; GV1G09 ise üstten besleme için kullanılan ayrı referanstır.

Schneider Electric GV2G05 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde Alttan Besleme, 3P yapı, 63 A akım sınıfı, 690 V yalıtım gerilimi ve kullanılacak GV2G tarak bara düzenini birlikte doğrulamanız önerilir.

Schneider ElectricLinergy FT / TeSys GVGV2G053P Terminal BloğuAlttan Besleme63 A690 V UiGV2G Busbar Besleme

Teknik Özellikler

Ürün Kimliği ve Besleme Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANGV2G05
3389110512946
Seri / AileLinergy FT / TeSys GV
Ürün Tipi3 kutuplu busbar besleme terminal bloğu
Kutup Yapısı3P
Besleme YönüAlttan besleme
Nominal Çalışma Akımı (Ie)63 A
Nominal Yalıtım Gerilimi (Ui)690 V

Bağlantı ve Montaj

Montaj Konumu35 mm DIN rayı / alt besleme düzeni
Uyumlu SistemGV2G 3P tarak bara setleri
Terminal TipiVida kelepçesi terminalleri
İletken Kapasitesi1,5…16 mm² esnek; 1,5…25 mm² katı
Sıkma Torku1,7 N·m terminal; 2,2 N·m konnektör
IP KorumaIP20
Busbar Akım Sınırı ve Besleme Notu

Besleme terminal bloğu, busbarın giriş aksesuarıdır. Kısa devre kesme veya motor aşırı yük koruması yapmaz; bağlı starter grubunun koruma koordinasyonu ayrıca sağlanmalıdır.

Üst ve alt besleme referansları karıştırılmamalıdır. GV1G09 üstten, GV2G05 ise alt besleme mimarisine yöneliktir.

Öne Çıkan Özellikler

  • Alttan Besleme: GV2G tarak bara grubunun ortak şebeke girişini üretici tanımlı besleme yönünde oluşturur.
  • 3P / 63 A: Üç faz busbar sistemi için 63 A akım sınıfında besleme bağlantısı sağlar.
  • 690 V yalıtım: IEC 60947-1'e göre 690 V Ui sınıfında kullanılır.
  • Vida terminali: Besleme kablosunun saha bağlantısını vida kelepçeli terminal üzerinden yapar.
  • Koruma cihazı değildir: Kısa devre ve motor aşırı yük koruması bağlı motor starter cihazlarıyla ayrıca sağlanır.

Kimler İçin İdeal?

  • Birden fazla motor starter cihazını tek ortak üç faz besleme noktasından dağıtan pano üreticileri
  • GV2 tabanlı motor kontrol panolarında kablo köprülerini azaltmak isteyen OEM ve otomasyon ekipleri
  • Busbar çıkış sayısı ve cihaz aralığını standartlaştırarak pano montajını sadeleştiren projeler
  • Linergy FT / TeSys GV bağlantı aksesuarlarını üretici referansıyla kullanan bakım ve modernizasyon ekipleri

Tipik Kullanım Alanları

  • GV2 motor starter grupları
  • MCC ve makine kontrol panoları
  • Pompa ve fan starter grupları
  • Konveyör ve proses motor beslemeleri
  • Kompakt üç faz dağıtım düzenleri
  • Pano içi busbar standardizasyonu

Seçim ve Uyumluluk Notu

GV2G05 seçiminde alttan besleme ihtiyacı, GV2G tarak bara yerleşimi ve 63 A sistem sınırı birlikte doğrulanmalıdır. GV1G09 ve GV2G05 aynı görev ailesinde görünse de montaj/besleme yönleri farklıdır; pano yerleşimine göre doğru terminal bloğu seçilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

GV2G05 Schneider Electric'in güncel Linergy FT / TeSys GV bağlantı aksesuarı kayıtlarında erişilebilir durumdadır. Doğrulanmış bir zorunlu ikame bildirimi bulunmadığından tahmini muadil kodu verilmemiştir. Alternatif seçiminde 3P yapı, 63 A sistem akımı, bağlantı aralığı/çıkış sayısı ve üst-alt besleme mimarisi birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Pano düzeninde alttan besleme için fiziksel alan ve tarak bara konumunu doğrulayın.
  • Busbarın 63 A akım sınıfını ve bağlı starterların toplam yük akımını birlikte kontrol edin.
  • Besleme iletken kesitini ve terminal sıkma torkunu üretici verisine göre uygulayın.
  • Terminal bloğunu enerjisiz sistemde monte edin ve faz sırasını busbarın 3P yapısıyla birebir eşleştirin.
  • Devreye alma sonrası terminal sıcaklığı, mekanik oturma ve faz sürekliliğini kontrol edin.

Neden Elektrofors?

Schneider Electric GV2G05, Linergy FT / TeSys GV, GV2G Tarak Baralar için 3P Alt Besleme Terminal Bloğu, 63 Amper, 690 Volt satın alınırken yalnız ürün kodu değil; çıkış sayısı, bağlantı aralığı, 3P yapı, toplam busbar akım sınıfı ve besleme terminali mimarisi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric Linergy FT / TeSys GV bağlantı aksesuarı üzerinden sipariş oluşturabilirsiniz.

  • Çıkış sayısı: Bağlanacak starter sayısıyla busbar tap-off sayısı birebir eşleştirilir.
  • Bağlantı aralığı: 45 mm ve 54 mm varyantlar pano cihaz yerleşimine göre seçilir.
  • Akım sınırı: 63 A, busbar sisteminin toplam termik akım sınıfıdır.
  • Besleme yönü: Üst ve alt besleme terminal blokları montaj düzenine göre ayrı değerlendirilir.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî Linergy FT / TeSys GV busbar ve terminal bloğu kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, 3P yapı, çıkış sayısı, cihaz aralığı, 63 A sistem sınırı, besleme terminali ve güncel üretici dokümanı doğrulanmalıdır.
