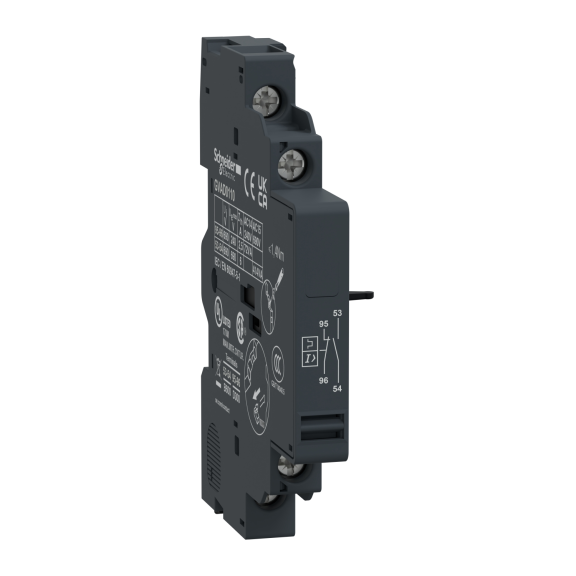

Schneider Electric GVAD0110, TeSys Deca, GV2 ve GV3P için Hata Sinyali ve Ani Yardımcı Kontak Bloğu, 1NK(Hata)+1NA
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric GVAD0110, TeSys Deca, GV2 ve GV3P için Hata Sinyali ve Ani Yardımcı Kontak Bloğu, 1NK(Hata)+1NA

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: GVAD0110
  • Ean Barkodu: 3389110343533
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
767,04TL
1.667,48TL
KDV Hariç: 639,20TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric GVAD0110, TeSys Deca, GV2 ve Uyumlu GV3 İçin Hata Sinyali + Anlık Yardımcı Kontak Bloğu, 1NK(Hata)+1NA

Schneider Electric GVAD0110, GV2/GV3 motor koruma şalterinde normalde kapalı hata kontağı (95-96) ile birlikte bir 1NA anlık durum kontağını (53-54) tek blokta sunan hata sinyali yardımcı kontak modülüdür.

Hata kontağı normal durumda kapalıdır ve termik/manyetik hata oluştuğunda açılır. Buna karşılık 53-54 anlık NA kontak, şalter enerjili/kapalı konumdayken kapanır ve şalter açıldığında açılır. Bu ayrım, gerçek trip bilgisini yalnız mekanik ON/OFF durumundan ayrı izlemek isteyen PLC ve alarm uygulamalarında önemlidir.

Schneider servis bilgisinde fault kontak testi, şalter kapalıyken test butonuyla; anlık kontak testi ise kolun açık-kapalı geçişiyle yapılır. GVAD blok, yalnız genel durum kontağı isteyen GVAE/GVAN ile aynı ürün değildir; termik veya manyetik açmayı ayrı bir sinyal olarak raporlar.

Schneider Electric GVAD0110 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 1NK hata + 1NA anlık kontak fonksiyonunu, Sol yan montaj montaj konumunu, Vida kelepçesi terminal teknolojisini ve uyumlu motor koruma şalteri gövdesini tam ürün koduyla doğrulamanız önerilir.

Schneider ElectricTeSys DecaGVAD01101NK hata + 1NA anlıkSol yan montajVida kelepçesiHata + Anlık Sinyal5 mA / 17 V Min.

Teknik Özellikler

Ürün Kimliği ve Kontak Yapısı

MarkaSchneider Electric
Ürün Kodu / EANGVAD0110
3389110343533
Seri / AileTeSys Deca
Ürün TipiYardımcı kontak bloğu
Kontak Fonksiyonu1NK hata + 1NA anlık
Montaj KonumuSol yan montaj
Terminal TeknolojisiVida kelepçesi
UyumlulukGV2 ailesi ve uyumlu GV3P/GV3L motor koruma şalterleri

Kontrol Devresi Özellikleri

Nominal Çalışma Gerilimi (Ue)24...240 V DC
48...690 V AC
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V

Bağlantı ve Standartlar

Sıkma Torku1,4 N·m - üzerinde vida kelepçesi terminalleri
Kontak Fonksiyonu ve Uyum Notu

Yardımcı kontak motor koruma elemanı değildir. Şalterin mekanik durumunu veya trip bilgisini kontrol devresine aktarır; ana devre akımını anahtarlamaz ve şalterin kısa devre/aşırı yük koruma fonksiyonunu değiştirmez.

Hata ve anlık kontak aynı sinyal değildir. Fault kontak termik/manyetik trip durumuna tepki verirken anlık kontak şalter kolunun enerjili/enerjisiz konumunu izler. PLC programında bu iki bilgi ayrı işlenmelidir.

Öne Çıkan Özellikler

  • Ek kontrol kontağı: 1NK hata + 1NA anlık yapısıyla motor koruma şalterinin durumunu kumanda ve otomasyon devresine taşır.
  • Montaj mimarisi: Sol yan montaj yapısı, şalter üzerindeki doğru aksesuar yuvasının seçilmesini gerektirir.
  • Terminal teknolojisi: Vida kelepçesi bağlantı yöntemi pano kablolama tekniğiyle uyumlu seçilmelidir.
  • Kontrol devresi ürünü: Yardımcı kontak ana motor akımını taşımaz ve motor koruma şalterinin kısa devre/aşırı yük koruma kapasitesini artırmaz.
  • Trip bilgisini ayırma: Hata kontağı termik/manyetik açmayı, anlık kontak ise şalterin mekanik ON/OFF durumunu ayrı sinyaller olarak verir.

Kimler İçin İdeal?

  • Motor koruma şalterinin açık/kapalı veya trip durumunu PLC'ye taşımak isteyen otomasyon panoları
  • Kontaktör veya alarm devresinde elektriksel kilitleme ve durum geri bildirimi kullanan makine üreticileri
  • Motor starter aksesuarlarını üretici uyumluluğuyla standardize eden pano imalatçıları
  • Mevcut GV/GZ1 motor koruma şalterine doğru montaj konumunda ek yardımcı kontak ekleyen bakım ekipleri

Tipik Kullanım Alanları

  • Şalter durum geri bildirimi
  • PLC dijital giriş sinyali
  • Elektriksel kilitleme
  • Alarm ve trip sinyalizasyonu
  • Motor starter kontrol devresi
  • Pano durum izleme

Seçim ve Uyumluluk Notu

GVAD0110 seçiminde 1NK hata + 1NA anlık kontak işlevi, Sol yan montaj montaj konumu ve Vida kelepçesi bağlantı teknolojisi birlikte doğrulanmalıdır. Ön montaj, yan montaj, Snap-in ve hata sinyalli bloklar aynı kontak sayısını taşısalar bile fiziksel ve fonksiyonel olarak doğrudan birbirinin yerine kullanılmamalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu referans Schneider Electric'in güncel motor koruma şalteri yardımcı kontak kayıtlarında erişilebilir durumdadır. Alternatif seçiminde kontak dizilimi kadar montaj konumu, terminal teknolojisi ve motor koruma şalteri gövde uyumluluğu da korunmalıdır.

Montaj ve Devreye Alma Notları

  • Motor koruma şalterinin ana ve kontrol devresini enerjisiz bırakın.
  • Şalter gövdesinin GV2 ailesi ve uyumlu GV3P/GV3L motor koruma şalterleri uyumluluk grubunda olduğunu ve aksesuar yuvasının sol yan montaj için uygun olduğunu doğrulayın.
  • 1NK hata + 1NA anlık terminal numaralarını kumanda şemasıyla birebir eşleştirin.
  • Montaj sonrası şalter açık, kapalı ve gerekiyorsa trip/test durumlarında yardımcı kontak sürekliliğini ölçerek doğrulayın.
  • Yardımcı kontağı ana motor akımını anahtarlamak için kullanmayın; kontak yalnız kontrol/sinyal devresine yöneliktir.

Neden Elektrofors?

Schneider Electric GVAD0110, TeSys Deca, GV2 ve Uyumlu GV3 İçin Hata Sinyali + Anlık Yardımcı Kontak Bloğu, 1NK(Hata)+1NA satın alınırken kontak fonksiyonu, montaj konumu, terminal teknolojisi ve uyumlu motor koruma şalteri gövdesi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric yardımcı kontak referansı üzerinden sipariş oluşturabilirsiniz.

  • Kontak dizilimi: 1NA+1NK, 2NA, hata+anlık veya değiştirici kontak seçenekleri kontrol şemasına göre ayrılır.
  • Montaj konumu: Ön, sol yan ve iç montaj aksesuarları fiziksel olarak birbirinin yerine kullanılmaz.
  • Terminal teknolojisi: Vida kelepçesi, yaylı ve Snap-in bağlantılar pano kablolama yöntemine göre seçilir.
  • Şalter uyumluluğu: GV2, GV3, GV4 ve GZ1E aksesuarları kendi ürün platformlarıyla değerlendirilir.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî Easy TeSys, TeSys GV2/GV3 ve TeSys GV4 yardımcı kontak kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, kontak topolojisi, montaj konumu, terminal tipi ve motor koruma şalteri uyumluluğu doğrulanmalıdır.
