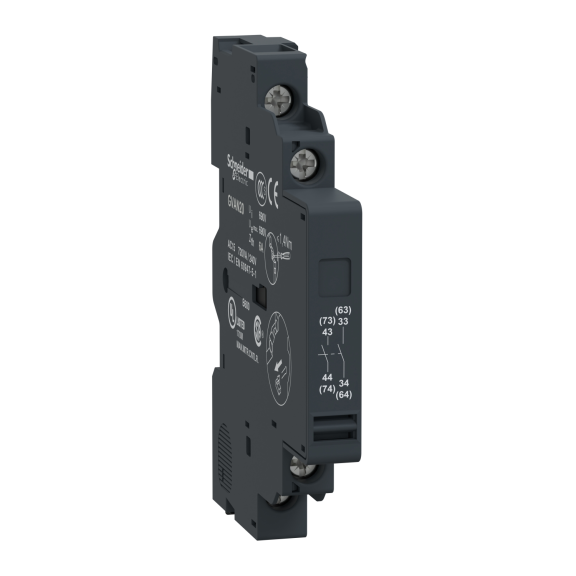

Schneider Electric GVAN20, TeSys Deca, GV2 ve GV3P Motor Koruma Şalterleri için Yardımcı Kontak Blok, 2NA
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric GVAN20, TeSys Deca, GV2 ve GV3P Motor Koruma Şalterleri için Yardımcı Kontak Blok, 2NA

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: GVAN20
  • Ean Barkodu: 3389110343502
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
330,94TL
719,44TL
KDV Hariç: 275,78TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric GVAN20, TeSys Deca, GV2 ve Uyumlu GV3 Motor Koruma Şalterleri İçin Sol Yan Montaj Yardımcı Kontak Bloğu, 2NA

Schneider Electric GVAN20, GV2 ailesi ve uyumlu GV3 motor koruma şalterlerine 2NA ek kontrol kontağı sağlayan sol yan montaj yardımcı kontak bloğudur. Ön yüz aksesuar alanını kullanmadan şalter durum bilgisini kontrol sistemine aktarmak isteyen pano uygulamalarına yöneliktir.

Sol yan montaj mimarisi, GVAE ön montaj bloklarından fiziksel olarak ayrılır. Vida kelepçeli terminaller ve 5 mA / 17 V minimum anahtarlama seviyesi sayesinde standart kontrol ve düşük seviyeli sinyal uygulamalarında kullanılabilir.

GVAN20 2NA kontak düzenine sahiptir. Aynı kontak sayısına sahip GVAE referansı elektriksel olarak benzer işlev sunabilse de montaj konumu farklıdır; pano yerleşimi ve şalter üzerindeki kullanılabilir aksesuar yuvası sipariş öncesinde doğrulanmalıdır.

Schneider Electric GVAN20 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 2NA kontak fonksiyonunu, Sol yan montaj montaj konumunu, Vida kelepçesi terminal teknolojisini ve uyumlu motor koruma şalteri gövdesini tam ürün koduyla doğrulamanız önerilir.

Schneider ElectricTeSys DecaGVAN202NASol yan montajVida kelepçesi5 mA / 17 V Min.

Teknik Özellikler

Ürün Kimliği ve Kontak Yapısı

MarkaSchneider Electric
Ürün Kodu / EANGVAN20
3389110343502
Seri / AileTeSys Deca
Ürün TipiYardımcı kontak bloğu
Kontak Fonksiyonu2NA
Montaj KonumuSol yan montaj
Terminal TeknolojisiVida kelepçesi
UyumlulukGV2 ailesi ve uyumlu GV3P/GV3L motor koruma şalterleri

Kontrol Devresi Özellikleri

Nominal Çalışma Gerilimi (Ue)24...240 V DC
48...690 V AC
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V

Bağlantı ve Standartlar

Sıkma Torku1,4 N·m - üzerinde vida kelepçesi terminalleri
Kontak Fonksiyonu ve Uyum Notu

Yardımcı kontak motor koruma elemanı değildir. Şalterin mekanik durumunu veya trip bilgisini kontrol devresine aktarır; ana devre akımını anahtarlamaz ve şalterin kısa devre/aşırı yük koruma fonksiyonunu değiştirmez.

Öne Çıkan Özellikler

  • Ek kontrol kontağı: 2NA yapısıyla motor koruma şalterinin durumunu kumanda ve otomasyon devresine taşır.
  • Montaj mimarisi: Sol yan montaj yapısı, şalter üzerindeki doğru aksesuar yuvasının seçilmesini gerektirir.
  • Terminal teknolojisi: Vida kelepçesi bağlantı yöntemi pano kablolama tekniğiyle uyumlu seçilmelidir.
  • Kontrol devresi ürünü: Yardımcı kontak ana motor akımını taşımaz ve motor koruma şalterinin kısa devre/aşırı yük koruma kapasitesini artırmaz.

Kimler İçin İdeal?

  • Motor koruma şalterinin açık/kapalı veya trip durumunu PLC'ye taşımak isteyen otomasyon panoları
  • Kontaktör veya alarm devresinde elektriksel kilitleme ve durum geri bildirimi kullanan makine üreticileri
  • Motor starter aksesuarlarını üretici uyumluluğuyla standardize eden pano imalatçıları
  • Mevcut GV/GZ1 motor koruma şalterine doğru montaj konumunda ek yardımcı kontak ekleyen bakım ekipleri

Tipik Kullanım Alanları

  • Şalter durum geri bildirimi
  • PLC dijital giriş sinyali
  • Elektriksel kilitleme
  • Alarm ve trip sinyalizasyonu
  • Motor starter kontrol devresi
  • Pano durum izleme

Seçim ve Uyumluluk Notu

GVAN20 seçiminde 2NA kontak işlevi, Sol yan montaj montaj konumu ve Vida kelepçesi bağlantı teknolojisi birlikte doğrulanmalıdır. Ön montaj, yan montaj, Snap-in ve hata sinyalli bloklar aynı kontak sayısını taşısalar bile fiziksel ve fonksiyonel olarak doğrudan birbirinin yerine kullanılmamalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu referans Schneider Electric'in güncel motor koruma şalteri yardımcı kontak kayıtlarında erişilebilir durumdadır. Alternatif seçiminde kontak dizilimi kadar montaj konumu, terminal teknolojisi ve motor koruma şalteri gövde uyumluluğu da korunmalıdır.

Montaj ve Devreye Alma Notları

  • Motor koruma şalterinin ana ve kontrol devresini enerjisiz bırakın.
  • Şalter gövdesinin GV2 ailesi ve uyumlu GV3P/GV3L motor koruma şalterleri uyumluluk grubunda olduğunu ve aksesuar yuvasının sol yan montaj için uygun olduğunu doğrulayın.
  • 2NA terminal numaralarını kumanda şemasıyla birebir eşleştirin.
  • Montaj sonrası şalter açık, kapalı ve gerekiyorsa trip/test durumlarında yardımcı kontak sürekliliğini ölçerek doğrulayın.
  • Yardımcı kontağı ana motor akımını anahtarlamak için kullanmayın; kontak yalnız kontrol/sinyal devresine yöneliktir.

Neden Elektrofors?

Schneider Electric GVAN20, TeSys Deca, GV2 ve Uyumlu GV3 Motor Koruma Şalterleri İçin Sol Yan Montaj Yardımcı Kontak Bloğu, 2NA satın alınırken kontak fonksiyonu, montaj konumu, terminal teknolojisi ve uyumlu motor koruma şalteri gövdesi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric yardımcı kontak referansı üzerinden sipariş oluşturabilirsiniz.

  • Kontak dizilimi: 1NA+1NK, 2NA, hata+anlık veya değiştirici kontak seçenekleri kontrol şemasına göre ayrılır.
  • Montaj konumu: Ön, sol yan ve iç montaj aksesuarları fiziksel olarak birbirinin yerine kullanılmaz.
  • Terminal teknolojisi: Vida kelepçesi, yaylı ve Snap-in bağlantılar pano kablolama yöntemine göre seçilir.
  • Şalter uyumluluğu: GV2, GV3, GV4 ve GZ1E aksesuarları kendi ürün platformlarıyla değerlendirilir.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî Easy TeSys, TeSys GV2/GV3 ve TeSys GV4 yardımcı kontak kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, kontak topolojisi, montaj konumu, terminal tipi ve motor koruma şalteri uyumluluğu doğrulanmalıdır.
