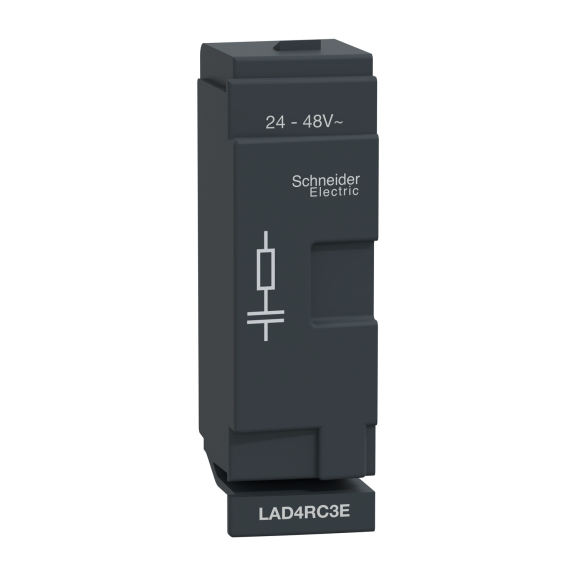

Schneider Electric LAD4RC3E, TeSys Deca, LC1D40A-D65A Kontatörler İçin RC Filtre, 24-48 Volt AC
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LAD4RC3E, TeSys Deca, LC1D40A-D65A Kontatörler İçin RC Filtre, 24-48 Volt AC

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LAD4RC3E
  • Ean Barkodu: 3389119410168
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
535,07TL
1.163,21TL
KDV Hariç: 445,89TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LAD4RC3E, TeSys Deca, LC1D40A-D65A Kontaktörler İçin RC Süpresör, 24-48 Volt AC

Schneider Electric LAD4RC3E, LC1D40A…D80A ve LC1DT60A…DT80A sınıfındaki uyumlu gövdeler için tasarlanmış ön yüze klipsle takılan RC devreli bobin süpresörüdür. Kontaktör bobini enerjisi kesildiğinde oluşan yüksek gerilim darbesini ve salınımlı elektriksel gürültüyü sınırlayarak PLC çıkışları, röle kontakları ve elektronik kontrol devrelerinin daha kontrollü bir elektromanyetik ortamda çalışmasına yardımcı olur.

LAD4RC3E, 24...48 V AC AC bobinlerle kullanılmak üzere tasarlanmıştır ve RC devresiyle transient tepe gerilimini maksimum 3×Uc seviyesinde sınırlar. RC süpresör, AC bobin uygulamasına yöneliktir; bobin gerilimini dönüştürmez ve yanlış gerilim sınıfındaki kontaktöre uygulanmamalıdır.

Schneider'ın ticari ürün adında D40A–D65A ifadesi kullanılsa da teknik uyumluluk alanı LC1D40A…D80A ve LC1DT60A…DT80A gövdelerini kapsar. Bu nedenle seçim yalnız ürün adındaki üst gövde değerine göre değil, tam kontaktör referansı ve üretici uyumluluk tablosuna göre yapılmalıdır. RC süpresyonu ayrıca kontaktörün bırakma süresini yaklaşık 1,2–2 kat uzatabilir; dolayısıyla hızlı bırakma, emniyet sekansı veya hassas zamanlama gereken devrelerde bu davranış kontrol mantığıyla birlikte değerlendirilmelidir.

Schneider Electric LAD4RC3E fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 24...48 V AC bobin gerilimini, kontaktörün tam gövde referansını ve Ön klipsli montaj montaj yapısını birlikte doğrulamanız önerilir.

Schneider ElectricTeSys DecaLAD4RC3ERC Süpresör24...48 V AC3×Uc Maks. TepeÖn klipsli montajAC BobinElektriksel Gürültü Azaltma

Teknik Özellikler

Ürün Kimliği ve Süpresör Teknolojisi

MarkaSchneider Electric
Ürün Kodu / EANLAD4RC3E
3389119410168
Seri / AileTeSys Deca
Ürün TipiBobin süpresör modülü
Süpresör TeknolojisiRC devresi
Kontrol/Bobin Gerilimi24...48 V AC
Maksimum Tepe Gerilimi3 Uc
Montaj YapısıÖn klipsli montaj

Uyumluluk ve Uygulama

Uyumlu Ürünler3P LC1D40A...D80A
4P LC1DT60A...DT80A
Kullanım AmacıKontaktör/kontrol rölesi bobini açılırken oluşan transient gerilimi ve elektriksel gürültüyü sınırlamak

Mekanik ve Çevresel Özellikler

Montaj KonumuÖn
Montaj TipiKlipsle
IP Koruma DerecesiIP2X — IEC 60529
Çalışma Sıcaklığı-25…55 °C
StandartlarCSA C22.2 No 60947-5-1
EN 60947-5-1
GB/T 14048,5
IEC 60947-5-1
UL 60947-5-1
Bobin Süpresyonu ve Seçim Notu

RC süpresör yalnız bir 'filtre' değildir. Kontaktör bobini enerjisi kesildiğinde oluşan transient gerilimi ve salınımlı elektriksel gürültüyü sınırlar. Schneider katalog verisinde RC süpresör için maksimum tepe gerilimi 3×Uc, salınım frekansı ise 400 Hz'e kadar sınırlandırılmıştır.

Zamanlama etkisi: RC süpresör kontaktörün bırakma süresini yaklaşık 1,2–2 kat artırabilir. Bu nedenle hızlı bırakma, emniyet zinciri veya hassas zamanlamalı kontaktör sekanslarında sistem davranışı ayrıca kontrol edilmelidir.

Öne Çıkan Özellikler

  • RC süpresyon: AC kontaktör bobininin açma anındaki transient gerilimini maksimum 3×Uc seviyesinde sınırlar.
  • Elektriksel gürültü azaltma: Bobin kaynaklı salınımlı transientleri azaltarak elektronik kontrol devrelerinde daha kontrollü anahtarlamaya yardımcı olur.
  • Kontaktör bazlı uyumluluk: Montaj şekli ve mekanik bağlantı, kontaktör gövde sınıfına göre LAD4RC, LAD4RC3 veya LA4DA2 ailesi olarak ayrılır.
  • Gerilim eşleşmesi: 24...48 V AC gerilim sınıfı kontaktör bobiniyle birebir eşleştirilmelidir.
  • Bırakma süresi etkisi: RC devresi kontaktörün bırakma süresini yaklaşık 1,2–2 kat artırabileceğinden sekans davranışı dikkate alınmalıdır.

Kimler İçin İdeal?

  • PLC veya elektronik çıkışla kontaktör bobini süren otomasyon panoları
  • Bobin açma transientlerinin kontrol devresini etkilediği makine ve HVAC uygulamaları
  • Kontaktör bobinindeki elektriksel gürültüyü azaltmak isteyen pano üreticileri
  • Mevcut TeSys K / TeSys Deca kontaktöre üretici uyumlu bobin süpresörü eklemek isteyen bakım ve revizyon ekipleri

Tipik Kullanım Alanları

  • Kontaktör bobini transient bastırma
  • PLC çıkış korumasına yardımcı olma
  • Röle kontaklarında ark/gürültü etkisini azaltma
  • EMI kaynaklı kontrol devresi parazitini azaltma
  • Makine ve HVAC kontaktör panoları
  • Endüstriyel otomasyon kumanda devreleri

Seçim ve Uyumluluk Notu

LAD4RC3E seçiminde 24...48 V AC bobin gerilimi, kontaktörün tam gövde serisi ve Ön klipsli montaj montaj yöntemi birlikte doğrulanmalıdır. Aynı RC teknolojisini kullansalar bile LAD4RC, LAD4RC3 ve LA4DA2 ailesi mekanik bağlantı ve kontaktör gövde uyumluluğu açısından birbirinin doğrudan muadili değildir.

Muadil / İkame ve Yaşam Döngüsü Notu

LAD4RC3E Schneider Electric'in güncel TeSys Deca bobin süpresör ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış bir zorunlu ikame bildirimi bulunmadığından tahmini muadil kodu verilmemiştir. Alternatif seçiminde RC teknolojisi, bobin gerilim aralığı, kontaktör gövde sınıfı ve montaj/bağlantı yöntemi birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Süpresörün gerilim aralığını kontaktör bobininin gerçek kumanda gerilimiyle birebir eşleştirin: 24...48 V AC.
  • Aksesuarı yalnız Schneider'ın belirttiği uyumlu kontaktör/kontrol rölesi gövdesinde ve doğru montaj konumunda kullanın.
  • Montajdan sonra süpresörün bobin terminallerine doğru elektriksel bağlantı yaptığını ve gevşek mekanik bağlantı bulunmadığını kontrol edin.
  • Kontaktör bırakma süresindeki değişimi, PLC sekansı ve elektriksel kilitleme mantığı açısından devreye alma sırasında test edin.
  • Süpresörü aşırı gerilim koruma cihazı (SPD) veya şebeke parafudru yerine kullanmayın; bu ürün kontaktör bobinine lokal transient bastırma içindir.

Neden Elektrofors?

Schneider Electric LAD4RC3E, TeSys Deca, LC1D40A-D65A Kontaktörler İçin RC Süpresör, 24-48 Volt AC satın alınırken bobin gerilimi, süpresör teknolojisi, kontaktör gövde uyumluluğu ve montaj yöntemi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric bobin süpresör referansı üzerinden sipariş oluşturabilirsiniz.

  • Teknoloji ayrımı: Varistör, RC devresi ve diyot süpresörler aynı elektriksel davranışa sahip değildir.
  • Gerilim doğruluğu: Süpresör gerilim aralığı kontaktör bobininin Uc değeriyle birebir uyumlu seçilir.
  • Gövde uyumluluğu: TeSys K, küçük TeSys Deca, D40A sınıfı ve D80-D150 sınıfı süpresörleri mekanik olarak ayrı değerlendirilir.
  • Kontrol davranışı: Süpresyon devresinin kontaktör bırakma süresine etkisi kritik sekanslarda dikkate alınır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys K ve TeSys Deca bobin süpresör kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, bobin gerilimi, süpresör teknolojisi, kontaktör gövde uyumluluğu, montaj yöntemi ve güncel üretici veri sayfası doğrulanmalıdır.
