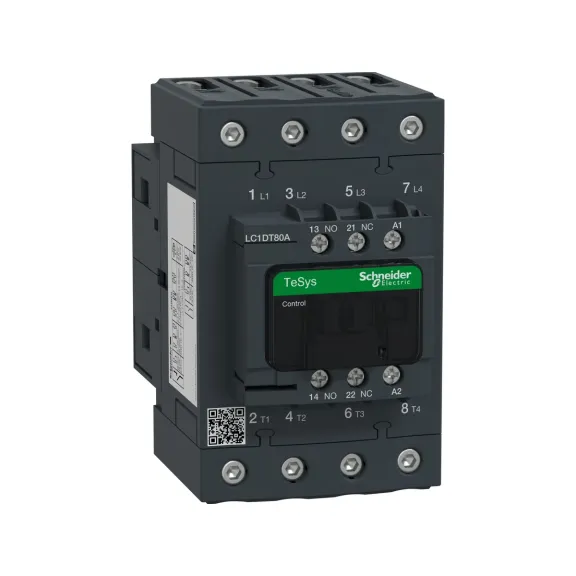

Name: Schneider Electric LC1DT80AB7, TeSys Deca, 80 Amper, 4 Kutuplu, Kontaktör, 24 Volt AC, 1NA+1NK
Brand: Schneider Electric
SKU: LC1DT80AB7
Price: 13566.11 TRY
Availability: OutOfStock

Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LC1DT80AB7, TeSys Deca, 80 Amper, 4 Kutuplu, Kontaktör, 24 Volt AC, 1NA+1NK

Stok Durumu: Stok Sorunuz
Marka: Schneider Electric
Ürün Kodu: LC1DT80AB7
Ean Barkodu: 3389119409384
Üretim Yeri: Endonezya

0 yorum yapılmış. / Sizde Yorum Yapın!

13.566,11TL

29.491,52TL

KDV Hariç: 11.305,09TL

Adet

Sepete Ekle

Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

15.000 TL ve Üzeri: Kargo Ücretsiz ?

Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.

15.000 TL Altı: 275 TL Sabit Kargo ?

15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.

Havale / EFT: %2,5 İndirim (15.000 TL+) ?

15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı	LC1DT80AB7 - TeSys D kontaktör - 4P(4 NA) - AC-1 - <= 440 V 80 A - 24 V AC 50/
Seri	TeSys TeSys Deca
Ürün Serisi	TeSys Deca
Ürün Yada Bileşen Tipi	Kontaktör
Ürün Grubu	LC1D
Kontaktör Uygulaması	Direnç yükü
Kutup Tanımı	4P
Nominal Çalışma Gerilimi(Ue)	Güç devresi: <= 300 V DC Güç devresi: <= 690 V AC 25...400 Hz
Nominal Çalışma Akımı(Ie)	80 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
Kontrol Devresi Gerilimi(Uc)	24 V AC 50/60 Hz
Kullanım Kategorisi	AC-1
Tamamlayıcı Özellikler
Kutup Kontak Yapılandırması	4 NA
Koruyucu Kapak	Ile
Nominal Kesme Kapasitesi	1000 A at 440 V for güç devresi conforming to IEC 60947
Nominal Kapama Kapasitesi(Irms)	1000 A at 440 V for güç devresi conforming to IEC 60947 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
Nominal Yalıtım Gerilimi(Ui)	Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Kutup Başına Güç Dağılımı	10,2 W AC-1
Nominal Darbe Dayanım Gerilimi(Uimp)	6 kV 'e uygunIEC 60947
İlgili Sigorta Değeri	10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 125 A gG at <= 690 V coordination tip 1 for güç devresi 125 A gG at <= 690 V coordination tip 2 for güç devresi
Kısa Süreli Dayanma Akımı(Icw)	100 A - 1 sn for sinyalleme devresi 110 A 40 °C - 10 min for güç devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi 260 A 40 °C - 1 min for güç devresi 640 A 40 °C - 10 s for güç devresi 900 A 40 °C - 1 sn for güç devresi
Klasik Açık Hava Termik Akımı(Ith)	10 A (at 60 °C) for sinyalleme devresi 80 A (at 60 °C) for güç devresi
Ortalama Empedans	1,6 mOhm - Ith 80 A 50 Hz for güç devresi
Aşırı Gerilim Kategorisi	III
Kontrol Devresi Gerilim Limitleri	0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz 0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz 1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
Montaj Desteği	Plaka Ray
Mekanik Dayanıklılık	6 Mcycles
Uyumluluk Kodu	LC1D
Elektriksel Dayanıklılık	1,4 Mcycles 80 A AC-1 Ue'de <= 440 V
Bağlantı ve Terminal Bilgileri	Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol Devresi Tipi	AC -de 50/60 Hz
Isı Dağılım	4…5 W at 50/60 Hz
Bobin Teknolojisi	Yerleşik süpresör modülü olmadan
Kirletme Derecesi	3
Kalkış Gücü(VA)	140 VA 60 Hz cos phi 0,75 (at 20 °C) 160 VA 50 Hz cos phi 0,75 (at 20 °C)
Tutma Güç Tüketimi(VA)	13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA 50 Hz cos phi 0,3 (at 20 °C)
Çalışma Süresi	12...26 msn kapama 4...19 msn açma
Yardımcı Kontak Düzenleme	1 NA + 1 NK
Güvenilirlik Düzeyi (Güvenlik)	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Sıkma Torku	Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Yalıtım Direnci	> 10 MOhm for sinyalleme devresi
Maksimum Çalışma Hızı	3600 cyc/h at 60 °C
Minimum Anahtarlama Akımı	5 mA for sinyalleme devresi
Yardımcı Kontak Tipi	tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Minimum Anahtarlama Gerilimi	17 V for sinyalleme devresi
Çakışmama Süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Sinyalleme Devre Frekansı	25...400 Hz
Uygun Ortam Koşulları
Standartlar	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60335-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Koruyucu Bakım	TH 'e uygunIEC 60068-2-30
IP Koruma Sınıfı	IP20 ön yüz 'e uygunIEC 60529
Ürün Sertifikaları	BV CCC CSA DNV GL GOST LROS (Lloyds register of shipping) RINA UL
İklimsel Dayanıklılık	'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma 'e uygunIACS E10 nemli sıcağa maruz kalma
Yangına Dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Çalışma İçin Ortam Hava Sıcaklığı	-40…60 °C 60…70 °C değer kaybı ile
Çalışma Yüksekliği	0...3000 m
Alev Geciktirici	V1 'e uygunUL 94
Mekanik Dayanıklılık	Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn) Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Yükseklik	122 mm
Genişlik	70 mm
Derinlik	120 mm
Ürün Ağırlığı	1,15 kg
Paket Bilgileri
Paket 1 Birim Türü	PCE
Paket 1'deki Birim Sayısı	1
Paket 1 Yüksekliği	7,8 cm
Paket 1 Genişliği	13,5 cm
Paket 1 Uzunluğu	15,2 cm
Paket 1 Ağırlığı	1,086 kg
Paket 2 Birim Türü	S02
Paket 2'deki Birim Sayısı	7
Paket 2 Yüksekliği	15,0 cm
Paket 2 Genişliği	30,0 cm
Paket 2 Uzunluğu	40,0 cm
Paket 2 Ağırlığı	8,196 kg
Garanti Koşulları
Garanti	18 months
