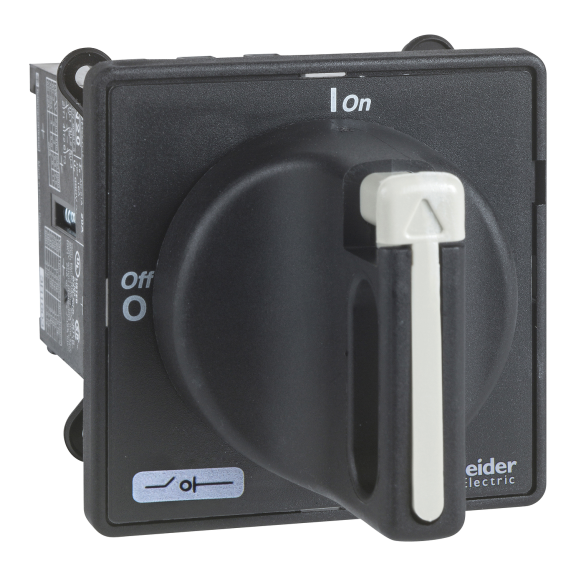

Schneider Electric VBDN20, TeSys Mini Vario, 20 Amper, 4 kW, Ana Şalter, Siyah
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric VBDN20, TeSys Mini Vario, 20 Amper, 4 kW, Ana Şalter, Siyah

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: VBDN20
  • Ean Barkodu: 3389110759891
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
1.218,61TL
2.649,14TL
KDV Hariç: 1.015,51TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

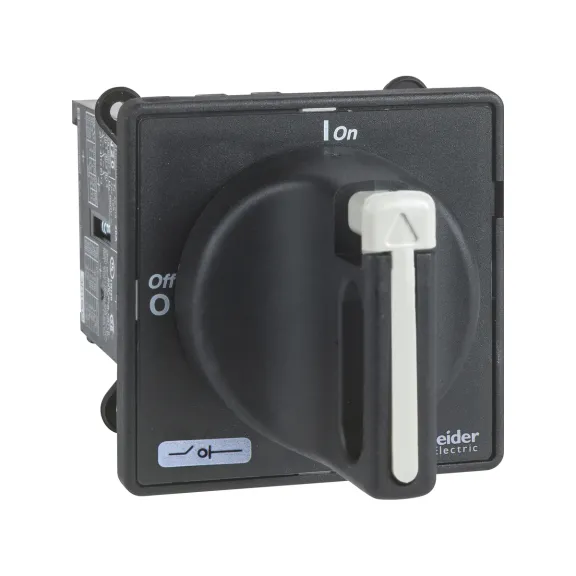

Schneider Electric VBDN20, TeSys Mini-Vario, 20 A Ith, 4 kW (AC-3, 400-415 V), 3P Kapı Tipi Ana Şalter / Yük Ayırıcı, Siyah

Schneider Electric VBDN20, TeSys Mini-Vario ailesinde yer alan 3 kutuplu, kapı üzerine monte edilen yük ayırıcı / ana şalterdir. Makine ve pano beslemelerinde ana devreyi elle açıp kapatmak, ekipmanı enerjiden ayırmak ve bakım sırasında görünür/manuel bir anahtarlama noktası oluşturmak için kullanılır. Döner kol yapısı sayesinde pano kapağından kumanda edilir ve ana şalter uygulamalarında kompakt bir çözüm sunar.

Ürünün katalogdaki 20 A amper değeri Ith, yani klasik açık hava termik akımıdır; 400 V AC-23 kullanımında nominal çalışma akımı 11 A (AC-23) @ 400 V olarak verilmiştir. 400–415 V'da motor yükü için AC-3 gücü 4 kW, AC-23A kullanımında ise 5.5 kW seviyesindedir. Bu nedenle yalnız başlıktaki amper veya kW değerine bakarak yük ayırıcı seçilmemeli; kullanım kategorisi ve işletme gerilimi birlikte değerlendirilmelidir.

Mini-Vario VBDN yapısı 22,5 mm kapı deliği üzerinden doğrudan döner kol montajı, siyah kol ve IP65 ön yüz korumasıyla küçük makine ve kompakt pano uygulamalarına yöneliktir. 1 ila 3 asmalı kilit 4…8 mm özelliği sayesinde OFF konumunda bakım güvenliği için asma kilitleme uygulanabilir. Bu ürün bir devre kesici değildir; aşırı akım veya kısa devre koruması için uygun koruma cihazı ayrıca seçilmelidir.

Schneider Electric VBDN20 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Doğru seçim için 20 A Ith sınıfını, 11 A (AC-23) @ 400 V 400 V AC-23 çalışma akımını, 4 kW 400–415 V AC-3 motor gücünü ve 3P kapı montajı gereksinimini birlikte doğrulayarak sipariş oluşturmanız önerilir.

Schneider ElectricTeSys Mini-VarioVBDN203P20 A Ith11 A (AC-23) @ 400 V @ 400 V AC-234 kW AC-3 @ 400-415 V5.5 kW AC-23A @ 400-415 VKapı TipiAsma KilitlenebilirIP65

Teknik Özellikler

Ürün Kimliği ve Anahtarlama Sınıfı

MarkaSchneider Electric
Ürün Kodu / EANVBDN20
3389110759891
Seri / AileTeSys Mini-Vario
Ürün TipiYük ayırıcı / ana şalter
Kutup Yapısı3P
Kontak Yapısı3 NA
Klasik Açık Hava Termik Akımı (Ith)20 A
Muhafazalı Termik Akım (Ithe)16 A

400 V Uygulama Değerleri

400 V AC-23 Çalışma Akımı (Ie)11 A (AC-23) @ 400 V
400-415 V AC-3 Motor Gücü4 kW
400-415 V AC-23A Gücü5.5 kW
Nominal Çalışma Gerilimi (Ue)690 V AC 50/60 Hz
Kısa Süreli Dayanma Akımı (Icw)140 A @ 400 V 1 s

Montaj, Kullanım ve Standartlar

Döner Kol MontajıDoğrudan
Montaj / SabitlemeAnahtar: kapı
Kol: kapı
Kol RengiSiyah
Ön Plaka RengiSiyah
Asma Kilit İmkanı1 ila 3 asmalı kilit 4…8 mm
IP KorumaIP65
Mekanik Dayanıklılık50000 çevrim
Elektriksel Dayanıklılık30000 çevrim DC-1...5
50000 çevrim AC-21
Güç TerminaliGüç devresi: vida kelepçesi terminalleri kablo 4 mm² - kablo sertligi: esnek - Kablo uçlu
Güç devresi: vida kelepçesi terminalleri kablo 4 mm² - kablo sertligi: katı
Sıkma TorkuGüç devresi: 0,7 N·m - üzerinde vida kelepçesi terminalleri
StandartIEC 60947-3
Ana Şalter / Yük Ayırıcı Seçim Notu

Ith ≠ Ie. Ürün adındaki amper değeri Schneider kataloglarında klasik açık hava termik akımı (Ith) sınıfını gösterir. 400 V AC-23 kullanımındaki işletme akımı daha düşük olabilir; bu nedenle ana şalter yalnız başlıktaki amper değerine göre boyutlandırılmamalıdır.

kW değeri kullanım kategorisine bağlıdır. Aynı gerilimde AC-3 motor gücü ile AC-23A anahtarlama gücü farklıdır. Uygulamadaki yük tipi, gerilim ve kullanım kategorisi Schneider tablosuyla birlikte doğrulanmalıdır.

Öne Çıkan Özellikler

  • Yük ayırma ve izolasyon: Ana devreyi manuel olarak açıp kapatmak ve bakım sırasında ekipmanı enerjiden ayırmak için kullanılır.
  • 3 kutuplu anahtarlama: Üç fazlı devrelerin üç kutbunu birlikte anahtarlayan 3P yapı sunar.
  • Kapıdan döner kumanda: Pano kapağından doğrudan kumanda edilen döner kol yapısı ana şalter kullanımını kolaylaştırır.
  • Asma kilitleme: Kol OFF konumunda birden fazla asma kilitle güvenli bakım prosedürlerini destekler.
  • IEC 60947-3: Yük ayırıcı standardına göre sınıflandırılır; koruma şalteri veya devre kesici yerine kullanılmaz.

Kimler İçin İdeal?

  • Makine ana besleme şalteri gereken OEM ve pano üreticileri
  • Bakım sırasında pano veya makineyi elle enerjiden ayırmak isteyen endüstriyel tesisler
  • Kapı üzerinden kilitlenebilir ana şalter kumandası gereken otomasyon panoları
  • AC-3 / AC-23A kullanım kategorilerine göre doğru anahtarlama sınıfı seçen mühendislik ve bakım ekipleri

Tipik Kullanım Alanları

  • Makine ana şalteri
  • Pano giriş yük ayırıcısı
  • Motor devresi manuel ayırma
  • Bakım izolasyon noktası
  • HVAC ve pompa panoları
  • Endüstriyel otomasyon panoları

Seçim ve Uyumluluk Notu

VBDN20 seçiminde 20 A Ith değeri ile 11 A (AC-23) @ 400 V 400 V AC-23 çalışma akımı birbirine karıştırılmamalıdır. Motor yükünde 400–415 V AC-3 gücü 4 kW, AC-23A gücü ise 5.5 kW olarak değerlendirilmelidir. Ayrıca anahtarlanacak yük için kısa devre/aşırı akım korumasının ayrı bir sigorta, devre kesici veya motor koruma şalteriyle sağlandığı doğrulanmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu TeSys Mini-Vario VBDN referansı Schneider Electric'in güncel Mini-Vario ürün ailesi ve servis/digest kayıtlarında erişilebilir durumdadır. Doğrulanmış zorunlu bir doğrudan ikame bildirimi bulunmadığından tahmini muadil verilmemiştir; alternatif seçiminde Ith sınıfı, 3P yapı, kapı montajı ve kullanım kategorisi korunmalıdır.

Montaj ve Devreye Alma Notları

  • Pano kapısı ve şalter gövdesi montaj ölçülerini ürün referansına göre doğrulayın.
  • Üç faz güç iletkenlerini üretici terminal kesiti ve sıkma torku sınırlarına göre bağlayın.
  • Döner kolun 0/OFF ve 1/ON konumlarında tam mekanik hareket yaptığını kontrol edin.
  • Bakım izolasyonu için asma kilitleme fonksiyonunu ve pano kapısı etkileşimini devreye alma sırasında test edin.
  • Kısa devre ve aşırı akım korumasını ayrı koruma cihazıyla sağlayın; Vario/Mini-Vario yük ayırıcıyı devre kesici gibi kullanmayın.

Neden Elektrofors?

Schneider Electric VBDN20, TeSys Mini-Vario, 20 A Ith, 4 kW (AC-3, 400-415 V), 3P Kapı Tipi Ana Şalter / Yük Ayırıcı, Siyah satın alınırken Ith, 400 V AC-23 çalışma akımı, 400–415 V AC-3 motor gücü, kutup sayısı ve kapı montaj yapısı birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric TeSys Vario / Mini-Vario referansı üzerinden sipariş oluşturabilirsiniz.

  • Akım sınıfı: Ith ve AC-23 işletme akımı birbirinden ayrılır.
  • Güç sınıfı: AC-3 motor gücü ile AC-23A kullanım gücü ayrı değerlendirilir.
  • İzolasyon: Yük ayırıcı anahtarlama/ayırma sağlar; kısa devre veya aşırı yük korumasının yerini tutmaz.
  • Montaj: VBDN ve VBF gövde boyutları, terminal yapısı ve kapı montaj detayları ürün koduyla doğrulanır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Mini-Vario / Vario yük ayırıcı ürün kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde Ith, Ie, kullanım kategorisi, motor gücü, gerilim, kutup sayısı, koruma koordinasyonu ve montaj yapısı doğrulanmalıdır.
