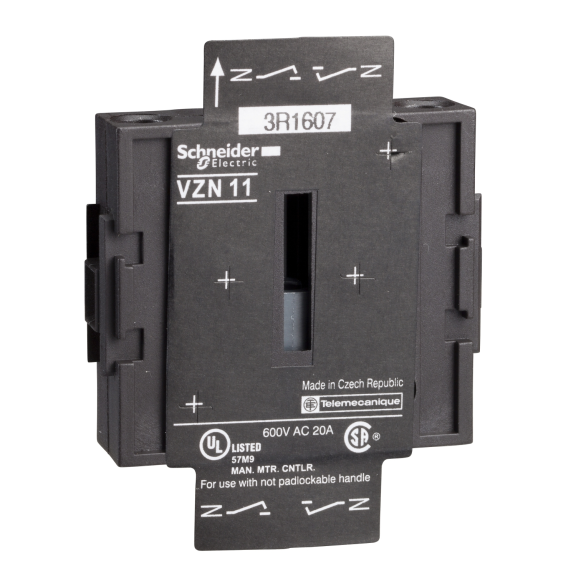

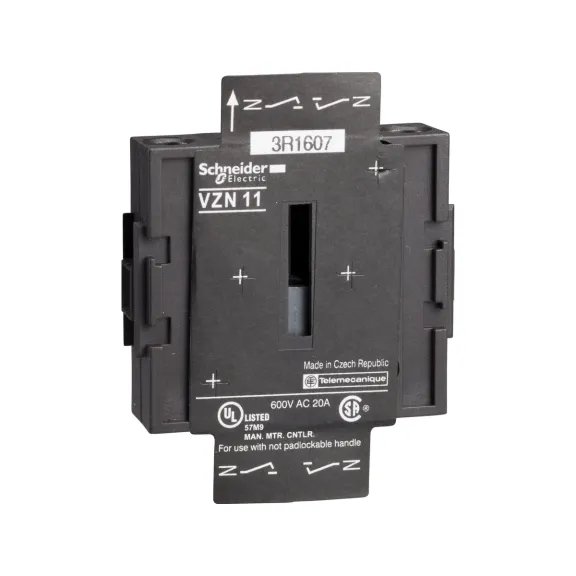

Schneider Electric VZN11, TeSys Mini Vario, V*DN Şalterler için Nötr Modülü
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric VZN11, TeSys Mini Vario, V*DN Şalterler için Nötr Modülü

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: VZN11
  • Ean Barkodu: 3389110760019
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
562,91TL
1.223,71TL
KDV Hariç: 469,09TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric VZN11, TeSys Mini-Vario, VN12 / VN20 Şalterler İçin 20 A Ek Nötr Kutup Modülü

Schneider Electric VZN11, TeSys Mini-Vario VN12 / VN20 şalterlere 20 A sınıfında anahtarlanan bir nötr kutup eklemek için kullanılan ek nötr kutup modülüdür. Üç faz + nötr veya nötr hattının şalterle birlikte kontrollü olarak ayrılması gereken yük ayırma ve makine izolasyon uygulamalarında, ana şalter gövdesine üretici uyumlu ek nötr kutup kazandırır.

Bu modülün kritik özelliği erken kapama / geç kesme kontak zamanlamasıdır: nötr kutup faz kutuplarına göre önce kapanıp daha sonra açılacak şekilde çalışır. Bu davranış, anahtarlama sırasında nötr iletkenin fazlardan önce kesilmesini önlemeye yardımcı olur ve nötrün şalterleme sırasındaki sürekliliğini koruyan daha kontrollü bir izolasyon sırası oluşturur.

VZN11 yalnız VN12 / VN20 TeSys Mini-Vario gövdelerine yöneliktir ve sağ taraftan monte edilir. 20 A açık hava termik akımına, 16 A muhafazalı termik akıma ve 4 mm² esnek (yüksüklü) / 4 mm² katı terminal kapasitesine sahiptir. VZ11/VZ12/VZ13 ile aynı 'ek nötr kutup' görevini taşısa da gövde boyutu, montaj yeri ve akım sınıfı farklıdır.

Schneider Electric VZN11 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde VN12 / VN20 şalter uyumluluğunu, 20 A akım sınıfını, Sağ montaj konumunu ve nötr kutbun erken kapama / geç kesme davranışını birlikte doğrulamanız önerilir.

Schneider ElectricTeSys Mini-VarioVZN11Ek Nötr Kutup1N20 AErken Kapama / Geç KesmeVN12 / VN20Sağ MontajIEC 60947-3

Teknik Özellikler

Ürün Kimliği ve Nötr Kutup Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANVZN11
3389110760019
Seri / AileTeSys Mini-Vario
Ürün TipiEk nötr kutup modülü
Uyumlu ŞalterlerVN12 / VN20
Kutup Yapısı1N
Kontak Yapısı1 NA — güç nötr kutbu
Kontak İşlemiErken kapama, geç kesme
Montaj KonumuSağ

Elektriksel Sınıf

Klasik Açık Hava Termik Akımı (Ith)20 A
Klasik Muhafazalı Termik Akım (Ithe)16 A
Nominal Çalışma Gerilimi (Ue)690 V AC, 50/60 Hz
Şebeke TipiAC / DC
Nominal Darbe Dayanım Gerilimi (Uimp)6 kV
Elektriksel Dayanıklılık50.000 çevrim AC-21 / 30.000 çevrim DC-1…5

Bağlantı ve Mekanik Özellikler

Terminal Kapasitesi4 mm² esnek (yüksüklü) / 4 mm² katı
Sıkma Torku0,7 N·m
Boyutlar45,5 × 12 × 39 mm
IP KorumaIP20 — IEC 60529
Çalışma Sıcaklığı-20…50 °C
StandartIEC 60947-3
Nötr Kutup ve Anahtarlama Sırası Notu

Bu ürün sinyal amaçlı yardımcı kontak değildir. Üretici verisinde kontak yapısı 1 NA olarak geçse de ürünün görevi ana güç devresindeki nötr iletkeni şalterlemektir; PLC geri bildirimi veya kumanda sinyali için kullanılan yardımcı kontak bloğu gibi değerlendirilmemelidir.

Erken kapama / geç kesme fonksiyonu korunmalıdır. Uyumsuz veya standart ek kutup kullanılması, nötrün faz kutuplarıyla olan anahtarlama sırasını değiştirebilir. Bu nedenle nötr kutup mutlaka üreticinin ilgili Vario gövdesi için tanımladığı referanstan seçilmelidir.

Öne Çıkan Özellikler

  • Nötr kutup ekleme: Uyumlu TeSys Vario/Mini-Vario şalter gövdesine anahtarlanan 1N nötr kutup kazandırır.
  • Erken kapama / geç kesme: Nötrün faz kutuplarına göre önce kapanıp sonra açılmasını sağlayarak anahtarlama sırasını kontrol eder.
  • Gövdeye özel uyumluluk: VN12 / VN20 şalter gövdesiyle kullanılmak üzere boyutlandırılmıştır.
  • 690 V AC sınıfı: IEC 60947-3 kapsamında 690 V AC 50/60 Hz nominal çalışma gerilimiyle tanımlanır.
  • Üreticiye özgü mekanik montaj: Sağ montaj yapısı ve gövde boyutu ürün referansına özeldir.

Kimler İçin İdeal?

  • Üç faz + nötr hattın birlikte izole edilmesi gereken makine ve pano uygulamaları
  • TeSys Vario / Mini-Vario yük ayırıcı şalterine üretici uyumlu nötr kutup eklemek isteyen pano üreticileri
  • Nötrün fazlardan önce kesilmesini önleyen erken kapama / geç kesme zamanlamasına ihtiyaç duyan sistemler
  • Mevcut Vario şalter gövdesini doğru nötr kutup aksesuarıyla tamamlayan bakım ve revizyon ekipleri

Tipik Kullanım Alanları

  • Makine ana şalterleri
  • Pano yük ayırma ve izolasyon
  • Üç faz + nötr enerji ayırma
  • HVAC ve proses panoları
  • OEM makine güç girişleri
  • Bakım amaçlı güvenli elektriksel ayırma

Seçim ve Uyumluluk Notu

VZN11 seçiminde yalnız 'nötr modülü' ifadesi yeterli değildir. VN12 / VN20 şalter gövdesi, 20 A termik akım sınıfı, Sağ montaj yönü ve terminal kapasitesi birlikte doğrulanmalıdır. VZN11, VZ11, VZ12 ve VZ13 aynı işlev ailesinde olsa da farklı gövde ve akım sınıflarına aittir; doğrudan birbirlerinin yerine kullanılmamalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

VZN11 için Schneider Electric'in bölgesel ürün durumu farklılık göstermektedir: bazı ülkelerde ürün güncel/erişilebilir görünürken bazı bölgelerde satış sonu veya üretimden kaldırılmış olarak listelenmektedir. Evrensel ve doğrulanmış tek bir ikame referansı bulunmadığından sipariş veya bakım öncesinde bölgesel stok/yaşam döngüsü durumu VN12/VN20 şalter referansıyla birlikte doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Ana şalter ve besleme devresini tamamen enerjisiz bırakın.
  • Şalter gövdesinin VN12 / VN20 uyumluluk grubunda olduğunu doğrulayın.
  • Nötr kutup modülünü üreticinin belirttiği sağ montaj konumunda şalter mekanizmasına tam oturtun.
  • İletken kesitini 4 mm² esnek (yüksüklü) / 4 mm² katı sınırları içinde seçin ve terminal bağlantısını 0,7 N·m torkla uygulayın.
  • Devreye alma sırasında nötr kutbun faz kutuplarından önce kapandığını ve fazlardan sonra açıldığını mekanik anahtarlama sırasıyla doğrulayın.

Neden Elektrofors?

Schneider Electric VZN11, TeSys Mini-Vario, VN12 / VN20 Şalterler İçin 20 A Ek Nötr Kutup Modülü satın alınırken şalter gövdesi, nötr kutup akım sınıfı, montaj yönü ve erken kapama / geç kesme kontak davranışı birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric TeSys Vario nötr kutup referansı üzerinden sipariş oluşturabilirsiniz.

  • Gövde doğruluğu: VN12/VN20, V02…V2, V3/V4 ve V5/V6 nötr modülleri ayrı referanslardır.
  • Akım sınıfı: 20 A, 40 A, 80 A ve 175 A modüller şalter gövdesine göre eşleştirilir.
  • Anahtarlama sırası: Nötr kutup erken kapanmalı ve geç açılmalıdır.
  • Yaşam döngüsü: Bölgesel ürün durumu farklıysa doğrulanmamış evrensel muadil kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Vario / Mini-Vario ek nötr kutup kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, uyumlu şalter gövdesi, akım sınıfı, terminal kapasitesi, montaj yönü ve güncel yaşam döngüsü durumu doğrulanmalıdır.
