Schneider Electric VCF3, TeSys Vario, 63 Amper, 18.5 kW, Emniyet Şalteri, Kırmızı-Sarı

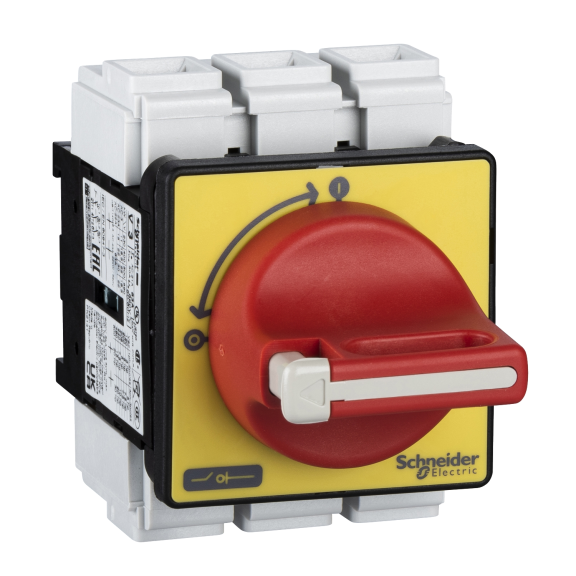

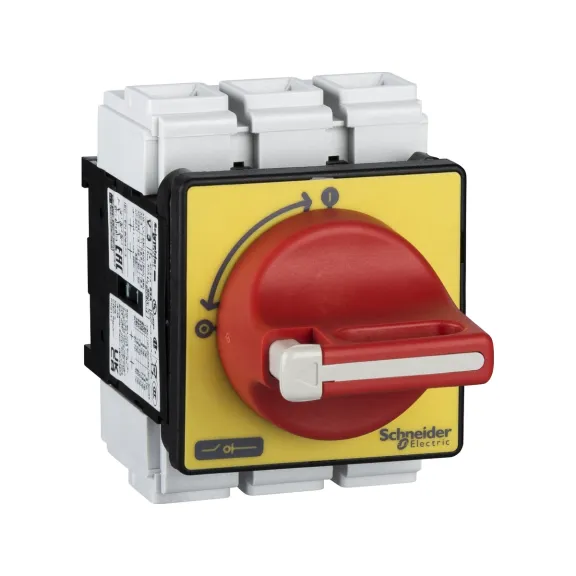

Schneider Electric VCF3, TeSys Vario ailesinde yer alan 3P kırmızı-sarı acil durdurma yük ayırıcısı / emniyet şalteridir. Kapı üzerine doğrudan monte edilen döner kol yapısıyla makine ve pano beslemelerinde ana devreyi elle açıp kapatmak, bakım izolasyonu sağlamak ve acil durumda güç devresini yerel olarak kesmek için kullanılır.

Ürünün gövde sınıfı 63 A klasik açık hava termik akımıyla ifade edilir; ancak motor/yük anahtarlama seçimi bununla sınırlı değildir. 400 V'ta üretici verisi 41,5 A AC-23 Ue: 400 V AC-23 çalışma akımı, 18,5 kW AC-3 motor gücü ve 22 kW AC-23 yük gücü belirtir. Nominal çalışma gerilimi 690 V AC 50/60 Hz'dur.

Kırmızı döner kol, sarı ön plaka, 1 ila 3 asmalı kilit 4…8 mm kilitleme ve 0-1 konum göstergesi bakım güvenliğini destekler. Schneider Vario mimarisi yük altında ayırma ve motor devrelerinde AC-3 / AC-23 kullanımına göre sınıflandırılır. Bu ürün aşırı yük veya kısa devre koruması yapmaz; koruma için uygun sigorta, motor koruma şalteri veya devre kesici ayrıca seçilmelidir.

Schneider Electric VCF3 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Doğru seçim için 63 A termik akım sınıfını, 41,5 A AC-23 Ue: 400 V AC-23 çalışma değerini, 18,5 kW AC-3 motor gücünü, 3P kutup yapısını ve kapı montajını birlikte doğrulamanız önerilir.

Schneider ElectricTeSys VarioVCF33P63 A41,5 A AC-23 Ue: 400 V18,5 kWKırmızı / Sarı Döner KolAsma KilitlenebilirKapı MontajıIP65 Ön Kumanda

Teknik Özellikler

Ürün Kimliği ve Kumanda Yapısı

MarkaSchneider Electric
Ürün Kodu / EANVCF3
3389110165999
Seri / AileTeSys Vario
Ürün TipiAcil durdurma yük ayırıcısı / emniyet şalteri
Kutup / Kontak3P / 3 NA
KontrolKırmızı döner kol / sarı ön plaka
MontajAnahtar: kapı
Kol: kapı
Asma Kilit1 ila 3 asmalı kilit 4…8 mm
Yalıtıma UygunlukEvet

Akım, Gerilim ve Kullanım Sınıfı

Klasik Açık Hava Termik Akımı (Ith)63 A
Klasik Muhafazalı Termik Akım (Ithe)50 A
Nominal Çalışma Akımı (Ie)41,5 A AC-23 Ue: 400 V
Nominal Çalışma Gerilimi (Ue)690 V AC 50/60 Hz
400/415 V AC-3 Motor Gücü18,5 kW
400/415 V AC-23 Yük Gücü22 kW
Koşullu Kısa Devre Akımı10 kA @ 400 V - ilgili sigorta 63 A AM
10 kA @ 400 V - ilgili sigorta 63 A GG
Kısa Süreli Dayanma Akımı (Icw)756 A @ 400 V 1 s

Dayanıklılık, Bağlantı ve Çevre

Mekanik Dayanıklılık30000 cycles
Elektriksel Dayanıklılık30000 cycles AC-21
30000 cycles DC-1...5
TerminalGüç devresi: vida kelepçesi terminalleri kablo 16 mm² - kablo sertligi: esnek - Kablo uçlu
Güç devresi: vida kelepçesi terminalleri kablo 25 mm² - kablo sertligi: katı
Sıkma TorkuGüç devresi: 4 N·m - üzerinde vida kelepçesi terminalleri
Koruma DerecesiIP20 — IEC 60529
IP65
Çalışma Sıcaklığı-20…50 °C
StandartlarIEC 60947-3
Akım Sınıfı ve Kullanım Kategorisi Notu

Ith ile Ie aynı değer değildir. Başlıktaki 12 A, 20 A, 25 A… sınıfları çoğunlukla klasik açık hava termik akımı (Ith) / gövde sınıfını ifade eder. AC-23 altında 400 V'taki gerçek nominal çalışma akımı daha düşük olabilir; bu nedenle yük seçimi üreticinin kullanım kategorisi tablosuna göre yapılmalıdır.

AC-3 ile AC-23 de farklıdır. AC-3 değeri motor yol verme/ayırma kullanımını, AC-23 ise motor yükleri veya yüksek endüktif yükleri içeren yük ayırma sınıfını ifade eder. kW seçimi gerilim ve kullanım kategorisiyle birlikte okunmalıdır.

Öne Çıkan Özellikler

  • Acil durdurma / ana ayırma işlevi: Kırmızı-sarı döner kol ile yerel güç kesme ve bakım izolasyonu için kullanılır.
  • 3 kutuplu anahtarlama: 3P / 3 NA güç devresi yapısı üç fazlı uygulamalara yöneliktir.
  • Asma kilitlenebilir kol: 1 ila 3 asmalı kilit 4…8 mm kilitleme bakım sırasında yeniden enerjilenmeye karşı mekanik güvenlik prosedürünü destekler.
  • AC-3 / AC-23 sınıflandırması: Motor ve karma endüktif yük seçiminde 18,5 kW AC-3 ile 41,5 A AC-23 Ue: 400 V AC-23 değerleri dikkate alınmalıdır.
  • Ayırıcı, koruma cihazı değildir: Aşırı yük ve kısa devre koruması uygun sigorta, MPCB veya MCCB ile ayrıca sağlanmalıdır.
  • Kapı üstü doğrudan montaj: Anahtar ve kumanda kolu pano/makine kapısı üzerinde doğrudan işletim için tasarlanmıştır.

Kimler İçin İdeal?

  • Makine ana beslemesinde yerel ana şalter / acil durdurma ayırıcısı kullanan OEM ve pano üreticileri
  • Bakım sırasında enerji izolasyonunu asma kilitleme prosedürüyle güvenceye almak isteyen tesisler
  • Pompa, fan, konveyör ve küçük/orta güçlü motor devrelerinde manuel ayırma gerektiren uygulamalar
  • Kırmızı-sarı kumanda koluyla ana enerji kesme noktasını görsel olarak ayırt etmek isteyen endüstriyel panolar

Tipik Kullanım Alanları

  • Makine ana şalteri
  • Acil güç kesme / yerel ayırma
  • Bakım izolasyonu ve LOTO
  • Motor besleme devresi ayırma
  • Pano kapısı üzeri kumanda
  • Endüstriyel yük ayırma

Seçim ve Uyumluluk Notu

VCF3 seçiminde yalnız ürün adındaki amper değeri kullanılmamalıdır. 63 A termik akım sınıfı, 41,5 A AC-23 Ue: 400 V AC-23 @ 400 V çalışma akımı, 18,5 kW AC-3 motor gücü, 3P kutup yapısı ve kapı montajı / kol ölçüsü birlikte değerlendirilmelidir. Şalterin kısa devre ve aşırı yük koruması sağlamadığı için upstream koruma cihazının koordinasyonu ayrıca yapılmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

VCF3 Schneider Electric'in güncel TeSys Vario / Mini Vario ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış bir zorunlu ikame bildirimi bulunmadığından tahmini muadil kodu verilmemiştir. Alternatif seçiminde 3P yapı, kapı montajı, kırmızı-sarı acil durdurma kolu, termik akım sınıfı ve AC-3/AC-23 kullanım değerleri birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Şalter montajından önce ana beslemeyi tamamen enerjisiz bırakın ve uygun kilitleme/etiketleme prosedürünü uygulayın.
  • 3P güç giriş/çıkış terminallerini üreticinin terminal yönü ve sıkma torkuna göre bağlayın.
  • Kırmızı-sarı kolun 0 konumunda devrenin gerçekten ayrıldığını ve asma kilit mekanizmasının çalıştığını devreye alma sırasında test edin.
  • Motor veya endüktif yük için seçim yaparken AC-3 / AC-23 kullanım değerlerini ve kısa devre koruma koordinasyonunu kontrol edin.
  • Acil durdurma işlevi bir makine emniyet fonksiyonunun parçasıysa, gerekli güvenlik kategorisi/PL/SIL mimarisi yalnız bu manuel ayırıcıya bırakılmamalı; ilgili güvenlik devresi ayrıca tasarlanmalıdır.

Neden Elektrofors?

Schneider Electric VCF3, TeSys Vario, 63 Amper, 18.5 kW, Emniyet Şalteri, Kırmızı-Sarı satın alınırken ürün kodu, termik akım sınıfı, AC-3/AC-23 kullanım değerleri, kutup yapısı ve montaj/muhafaza tipi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric TeSys Vario emniyet şalteri referansı üzerinden sipariş oluşturabilirsiniz.

  • Akım sınıfı: Ith / Ithe ile AC-23 nominal çalışma akımı birbirinden ayrılarak değerlendirilir.
  • Motor gücü: kW değeri gerilim ve AC-3 kullanım kategorisiyle birlikte okunur.
  • Güvenli ayırma: Kırmızı-sarı, asma kilitlenebilir kol bakım izolasyonunu destekler.
  • Koruma koordinasyonu: Emniyet şalteri kısa devre veya aşırı yük koruma cihazının yerini tutmaz.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in güncel TeSys Vario / Mini Vario ürün kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde tam ürün kodu, Ith/Ithe, AC-23 çalışma akımı, AC-3 motor gücü, kutup yapısı, montaj/muhafaza tipi ve güncel bölgesel üretici veri sayfası doğrulanmalıdır.
