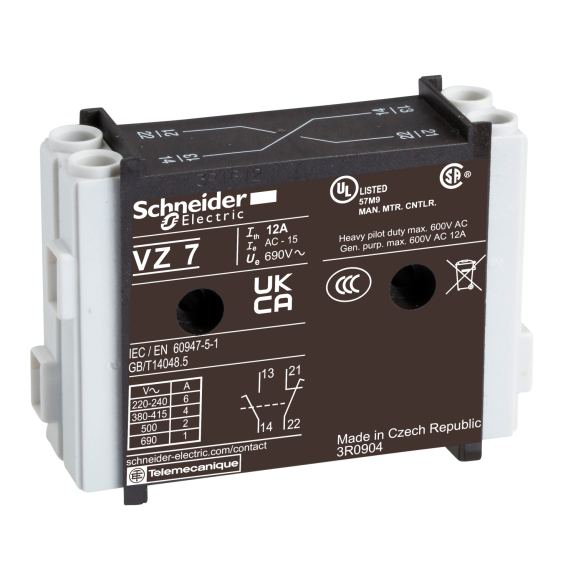

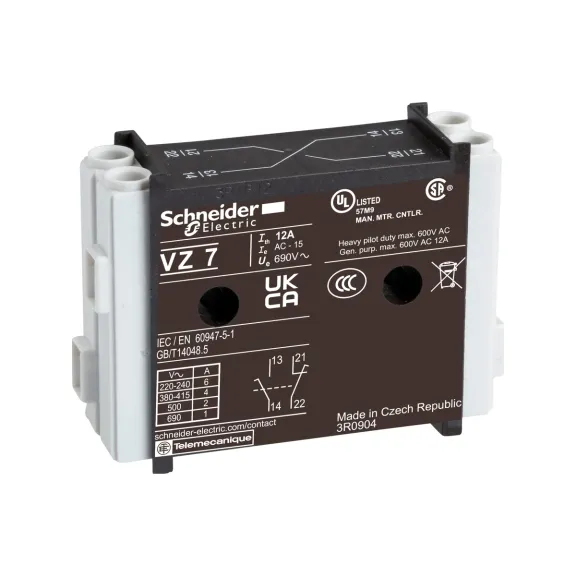

Schneider Electric VZ7, TeSys Vario, V*F Şalterler için Yardımcı Kontak, 1NA+1NK, Geç Kapayan, Erken Açan Kontak
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric VZ7, TeSys Vario, V*F Şalterler için Yardımcı Kontak, 1NA+1NK, Geç Kapayan, Erken Açan Kontak

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: VZ7
  • Ean Barkodu: 3389110551969
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
832,00TL
1.808,68TL
KDV Hariç: 693,33TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric VZ7, TeSys Vario, V0/V01/V02/V1-V6 Şalterler İçin Yardımcı Kontak Bloğu, 1NA Geç Kapayan + 1NK Erken Açan

Schneider Electric VZ7, TeSys Vario V0/V01/V02/V1…V6 şalterlere 1NA geç kapayan + 1NK erken açan yardımcı kontak fonksiyonu ekleyen yan montaj bloğudur. Şalterin güç kontaklarıyla kontrol devresindeki yardımcı sinyaller arasında belirli bir açma-kapama sırası oluşturmak gereken kilitleme, izin ve geri bildirim uygulamalarında kullanılır.

VZ7'nin ayırt edici özelliği iki kontağın farklı zamanlama davranışıdır: NK kontak erken açar, NA kontak ise geç kapanır. Bu yapı VZ20'nin iki standart NA kontağından farklıdır ve yalnız 'iki yardımcı kontak' ihtiyacına bakılarak VZ20 ile birbirinin yerine seçilmemelidir.

VZ7 sağ veya sol yan montaja uygundur ve V0/V01/V02/V1…V6 Vario gövdelerde kullanılır. Üretici verisinde 12 A açık hava termik akımı, 10 A muhafazalı termik akımı ve 100.000 çevrim mekanik dayanıklılık belirtilir; bu değerler kontrol/sinyal yardımcı kontağı içindir, ana şalter güç kutbunun yerine geçmez.

Schneider Electric VZ7 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Doğru seçim için 1 NA + 1 NK kontak yapısını, 1 NA geç kapayan + 1 NK erken açan zamanlama davranışını ve V0, V01, V02 ve V1…V6 şalter uyumluluğunu tam ürün koduyla birlikte doğrulamanız önerilir.

Schneider ElectricTeSys VarioVZ71 NA + 1 NK1 NA geç kapayan + 1 NK erken açanV0, V01, V02 ve V1…V6Sağ veya sol yan montaj12 A Ith100.000 Mekanik Çevrim

Teknik Özellikler

Ürün Kimliği ve Kontak Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANVZ7
3389110551969
Seri / AileTeSys Vario
Ürün TipiYardımcı kontak bloğu
Uyumlu ŞalterlerV0, V01, V02 ve V1…V6
Kontak Yapısı1 NA + 1 NK
Kontak Zamanlaması1 NA geç kapayan + 1 NK erken açan
Montaj KonumuSağ veya sol yan montaj

Elektriksel Özellikler

Nominal Çalışma Gerilimi (Ue)690 V AC 50/60 Hz
Açık Hava Termik Akımı (Ith)12 A
Muhafazalı Termik Akım (Ithe)10 A
Darbe Dayanım Gerilimi (Uimp)8 kV
Şebeke TipiAC
DC
Şebeke Frekansı50/60 Hz

Dayanıklılık, Bağlantı ve Çevre

Mekanik Dayanıklılık100.000 çevrim
Elektriksel Dayanıklılık100.000 çevrim AC-15 / 30.000 çevrim DC-11
Terminal TipiVida kelepçesi terminalleri
Sıkma Torku0,7 N·m - üzerinde vida kelepçesi terminalleri
IP KorumaIP20 — IEC 60529
Çalışma Sıcaklığı-20…50 °C
Boyutlar65 mm × 20 mm × 48,5 mm
StandartlarIEC 60947-5
Kontak Zamanlaması ve Uygulama Notu

Yardımcı kontak ana güç kutbu değildir. Üretici tarafından verilen Ith, Ithe, Ue ve elektriksel dayanıklılık değerleri yardımcı kontrol kontağının sınıfını tanımlar; Vario şalterin ana yük anahtarlama kapasitesi bu aksesuarla artırılmaz.

Kontak zamanlaması seçim kriteridir. Early-break kontak ana güç kontağından önce açılacak, late-make kontak ise kapanma sekansında daha geç devreye girecek kontrol mantıkları için kullanılır. Bu fonksiyon yalnız NA/NK sembolüne bakılarak standart yardımcı kontakla eşdeğer kabul edilmemelidir.

Öne Çıkan Özellikler

  • 1NK early-break: Kontrol devresini açma sekansında daha erken keser.
  • 1NA late-make: Kapanma sekansında yardımcı NA sinyalini daha geç devreye alır.
  • Vario gövde uyumu: V0, V01, V02 ve V1…V6 şalterlerle kullanılır.
  • Sekanslı yardımcı kontak: VZ20'nin iki standart NA kontağından farklı zamanlama davranışı sağlar.

Kimler İçin İdeal?

  • Vario / Mini-Vario şalter konumunu PLC veya kumanda devresine taşımak isteyen pano üreticileri
  • Elektriksel kilitleme ve izin zincirlerinde ek yardımcı kontak kullanan makine uygulamaları
  • Şalterin açma-kapama sırasına bağlı early-break veya late-make yardımcı sinyal ihtiyacı bulunan devreler
  • Mevcut Schneider Vario şaltere üretici uyumlu ek yardımcı kontak eklemek isteyen bakım ekipleri

Tipik Kullanım Alanları

  • Şalter konum geri bildirimi
  • PLC dijital giriş sinyali
  • Elektriksel kilitleme
  • İzin / enable devresi
  • Sinyal lambası kontrolü
  • Açma-kapama sekans kontrolü

Seçim ve Uyumluluk Notu

VZ7 seçiminde 1 NA + 1 NK kontak yapısı kadar 1 NA geç kapayan + 1 NK erken açan davranışı da doğrulanmalıdır. Ürün yalnız V0, V01, V02 ve V1…V6 gövdelerle kullanılmalıdır. Aynı mekanik ailede bulunan VZN05/VZN06 veya VZ20/VZ7, kontak sayısı ve zamanlama mantığı farklı olduğu için doğrudan birbirinin yerine seçilmemelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

VZ7 Schneider Electric'in güncel Mini-Vario / Vario yardımcı kontak ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış bir üretimden kalkma veya zorunlu ikame bildirimi bulunmadığından tahmini muadil kodu verilmemiştir. Alternatif seçiminde kontak sayısı kadar early-break / late-make zamanlaması ve uyumlu şalter gövdesi de korunmalıdır.

Montaj ve Devreye Alma Notları

  • Şalteri tamamen enerjisiz bırakın ve yardımcı kontak bloğunu yalnız Schneider'ın belirttiği uyumlu gövdede kullanın.
  • Montaj öncesinde kontak ihtiyacının 1 NA + 1 NK ve zamanlama ihtiyacının 1 NA geç kapayan + 1 NK erken açan olduğunu kontrol edin.
  • Bloğu sağ veya sol yan montaj konumuna tam oturtun ve mekanik hareketin şalterle birlikte serbest çalıştığını doğrulayın.
  • Vida kelepçesi terminallerini üretici tork değerine göre sıkın; yardımcı kontakları ana güç yükünü taşımak için kullanmayın.
  • Devreye alma sırasında şalterin açık/kapalı konumlarında NA/NK durumlarını ve early-break/late-make sıralamasını kontrol devresi üzerinden test edin.

Neden Elektrofors?

Schneider Electric VZ7, TeSys Vario, V0/V01/V02/V1-V6 Şalterler İçin Yardımcı Kontak Bloğu, 1NA Geç Kapayan + 1NK Erken Açan satın alınırken tam ürün kodu, şalter gövdesi, NA/NK kontak düzeni ve early-break / late-make zamanlama ihtiyacı birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric Vario yardımcı kontak referansı üzerinden sipariş oluşturabilirsiniz.

  • Kontak tipi: 1NA, 1NK, 2NA ve 1NA+1NK varyantları kontrol şemasına göre ayrılır.
  • Zamanlama: Early-break ve late-make fonksiyonları standart yardımcı kontak davranışıyla aynı değildir.
  • Gövde uyumluluğu: Mini-Vario VN12/VN20 ile Vario V0/V01/V02/V1…V6 aksesuarları ayrı ailelerdir.
  • Kontrol devresi: Yardımcı kontak bloğu ana güç kutbunun veya yük şalterinin yerine kullanılmaz.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in güncel Mini-Vario / Vario yardımcı kontak ürün kayıtları ve Vario yardımcı kontak teknik SSS kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, uyumlu şalter gövdesi, kontak düzeni, zamanlama davranışı ve güncel üretici veri sayfası doğrulanmalıdır.
