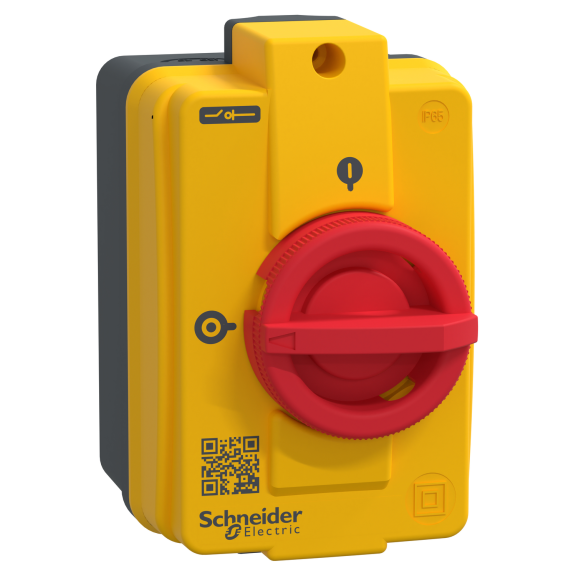

Schneider Electric VCFN20GE, TeSys Mini Vario, 20 Amper, 4 kW, Kutulu Emniyet Şalteri, Kırmızı-Sarı
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric VCFN20GE, TeSys Mini Vario, 20 Amper, 4 kW, Kutulu Emniyet Şalteri, Kırmızı-Sarı

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: VCFN20GE
  • Ean Barkodu: 3389110759990
  • Üretim Yeri: Çek Cumhuriyeti
0 yorum yapılmış. / Sizde Yorum Yapın!
1.775,33TL
3.859,42TL
KDV Hariç: 1.479,44TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric VCFN20GE, TeSys Mini Vario, 16 Amper Muhafazalı / 20 Amper IEC Şalter Gövdeli, 4 kW, Kutulu Emniyet Şalteri, Kırmızı-Sarı

Schneider Electric VCFN20GE, TeSys Mini Vario ailesinde yer alan 3P muhafazalı acil durdurma yük ayırıcısıdır. Kırmızı döner kol ve sarı ön plaka kombinasyonu ile makine, küçük motor ve yerel enerji ayırma noktalarında ana beslemeyi elle açıp kapatmak, bakım sırasında devreyi görünür biçimde ayırmak ve acil durumda operatörün güç devresini yerel olarak kesmesini sağlamak için kullanılır.

Bu modelde muhafaza içindeki klasik termik akım 16 A iken kullanılan Mini Vario şalter gövdesi 20 A IEC sınıfındadır. 400 V'ta üretici verisi 11 A (AC-23A) @ 400 V AC-23A çalışma akımı ve 4 kW AC-3 motor gücü belirtir. Bu nedenle model adındaki 12/20 ifadesi, muhafaza içindeki sürekli akım değeriyle karıştırılmamalıdır.

VCFN muhafazalı yapı, 1 ila 3 asmalı kilit 4…8 mm kilitlenebilir kırmızı-sarı kol ve 0-1 işaretleme ile bakım izolasyonunu destekler. Ürün bir devre kesici veya motor koruma şalteri değildir; aşırı akım ve kısa devre koruması upstream sigorta/MPCB/MCCB ile ayrıca sağlanmalıdır. Schneider'ın bölgesel kayıtlarında muhafaza IP sınıfı ve ticari durum farklılık gösterebildiği için sipariş edilen pazarın güncel veri sayfası ayrıca kontrol edilmelidir.

Schneider Electric VCFN20GE fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Doğru seçim için 16 A Muhafazalı / 20 A IEC Şalter Gövdeli termik akım sınıfını, 11 A (AC-23A) @ 400 V AC-23 çalışma değerini, 4 kW AC-3 motor gücünü, 3P kutup yapısını ve muhafazalı kullanım birlikte doğrulamanız önerilir.

Schneider ElectricTeSys Mini VarioVCFN20GE3P16 A Muhafazalı / 20 A IEC Şalter Gövdeli11 A (AC-23A) @ 400 V4 kWKırmızı / Sarı Döner KolAsma KilitlenebilirMuhafazalı

Teknik Özellikler

Ürün Kimliği ve Kumanda Yapısı

MarkaSchneider Electric
Ürün Kodu / EANVCFN20GE
3389110759990
Seri / AileTeSys Mini Vario
Ürün TipiAcil durdurma yük ayırıcısı / emniyet şalteri
Kutup / Kontak3P / 3 NA
KontrolKırmızı döner kol / sarı ön plaka
MontajMuhafazalı / kutulu, kullanıma hazır
Asma Kilit1 ila 3 asmalı kilit 4…8 mm
Yalıtıma UygunlukEvet

Akım, Gerilim ve Kullanım Sınıfı

Klasik Muhafazalı Termik Akım (Ithe)16 A
Nominal Çalışma Akımı (Ie)11 A (AC-23A) @ 400 V
Nominal Çalışma Gerilimi (Ue)690 V AC
400/415 V AC-3 Motor Gücü4 kW
400/415 V AC-23 Yük Gücü5,5 kW
Koşullu Kısa Devre Akımı6 kA @ 400 V - ilgili sigorta 20 A AM
6 kA @ 400 V - ilgili sigorta 20 A GG
Kısa Süreli Dayanma Akımı (Icw)140 A @ 400 V 1 s

Dayanıklılık, Bağlantı ve Çevre

Mekanik Dayanıklılık50000 cycles
Elektriksel Dayanıklılık30000 cycles DC-1...5
50000 cycles AC-21
TerminalKontrol devresi: konnektör kablo(lar) 4 mm² esnek ile
Kontrol devresi: konnektör kablo(lar) 4 mm² katı
Sıkma TorkuKontrol devresi: 0,7 N·m - üzerinde konnektör
Koruma DerecesiMuhafaza koruma derecesi bölgesel Schneider veri sayfasından doğrulanmalıdır
Çalışma Sıcaklığı-20…50 °C
StandartlarIEC 60947-4-1
Akım Sınıfı ve Kullanım Kategorisi Notu

Ith ile Ie aynı değer değildir. Başlıktaki 12 A, 20 A, 25 A… sınıfları çoğunlukla klasik açık hava termik akımı (Ith) / gövde sınıfını ifade eder. AC-23 altında 400 V'taki gerçek nominal çalışma akımı daha düşük olabilir; bu nedenle yük seçimi üreticinin kullanım kategorisi tablosuna göre yapılmalıdır.

AC-3 ile AC-23 de farklıdır. AC-3 değeri motor yol verme/ayırma kullanımını, AC-23 ise motor yükleri veya yüksek endüktif yükleri içeren yük ayırma sınıfını ifade eder. kW seçimi gerilim ve kullanım kategorisiyle birlikte okunmalıdır.

Muhafazalı akım sınıfı: VCFN20GE için kaynak üretici verisinde klasik muhafazalı termik akım 16 A'dır. Model kodundaki 12/20 gövde sınıfı ile muhafaza içindeki sürekli termik akım aynı değer değildir.

Öne Çıkan Özellikler

  • Acil durdurma / ana ayırma işlevi: Kırmızı-sarı döner kol ile yerel güç kesme ve bakım izolasyonu için kullanılır.
  • 3 kutuplu anahtarlama: 3P / 3 NA güç devresi yapısı üç fazlı uygulamalara yöneliktir.
  • Asma kilitlenebilir kol: 1 ila 3 asmalı kilit 4…8 mm kilitleme bakım sırasında yeniden enerjilenmeye karşı mekanik güvenlik prosedürünü destekler.
  • AC-3 / AC-23 sınıflandırması: Motor ve karma endüktif yük seçiminde 4 kW AC-3 ile 11 A (AC-23A) @ 400 V AC-23 değerleri dikkate alınmalıdır.
  • Ayırıcı, koruma cihazı değildir: Aşırı yük ve kısa devre koruması uygun sigorta, MPCB veya MCCB ile ayrıca sağlanmalıdır.
  • Muhafazalı kullanım: Şalter ve kumanda kolu tek muhafaza içinde kullanıma hazır yapıdadır; sürekli muhafaza akımı 16 A olarak değerlendirilir.

Kimler İçin İdeal?

  • Makine ana beslemesinde yerel ana şalter / acil durdurma ayırıcısı kullanan OEM ve pano üreticileri
  • Bakım sırasında enerji izolasyonunu asma kilitleme prosedürüyle güvenceye almak isteyen tesisler
  • Pompa, fan, konveyör ve küçük/orta güçlü motor devrelerinde manuel ayırma gerektiren uygulamalar
  • Kırmızı-sarı kumanda koluyla ana enerji kesme noktasını görsel olarak ayırt etmek isteyen endüstriyel panolar

Tipik Kullanım Alanları

  • Makine ana şalteri
  • Acil güç kesme / yerel ayırma
  • Bakım izolasyonu ve LOTO
  • Motor besleme devresi ayırma
  • Pano kapısı üzeri kumanda
  • Endüstriyel yük ayırma

Seçim ve Uyumluluk Notu

VCFN20GE seçiminde yalnız ürün adındaki amper değeri kullanılmamalıdır. 16 A Muhafazalı / 20 A IEC Şalter Gövdeli termik akım sınıfı, 11 A (AC-23A) @ 400 V AC-23 @ 400 V çalışma akımı, 4 kW AC-3 motor gücü, 3P kutup yapısı ve muhafaza tipi birlikte değerlendirilmelidir. Şalterin kısa devre ve aşırı yük koruması sağlamadığı için upstream koruma cihazının koordinasyonu ayrıca yapılmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

VCFN muhafazalı Mini Vario referanslarının ticari durumu ve muhafaza koruma sınıfı Schneider Electric'in bölgesel ürün kayıtlarında farklılık gösterebilmektedir. Bazı bölgelerde ürünler güncel olarak listelenirken bazı bölgelerde satış sonu kayıtları görülebilir. Doğrulanmış evrensel bir doğrudan ikame kodu verilmemiştir; sipariş öncesinde Türkiye/bölgesel stok, muhafaza koruma derecesi ve güncel ürün durumu tam referansla kontrol edilmelidir.

Montaj ve Devreye Alma Notları

  • Şalter montajından önce ana beslemeyi tamamen enerjisiz bırakın ve uygun kilitleme/etiketleme prosedürünü uygulayın.
  • Muhafaza kablo girişlerini, sızdırmazlığı ve terminal bağlantılarını ürünün bölgesel montaj talimatına göre uygulayın.
  • Kırmızı-sarı kolun 0 konumunda devrenin gerçekten ayrıldığını ve asma kilit mekanizmasının çalıştığını devreye alma sırasında test edin.
  • Motor veya endüktif yük için seçim yaparken AC-3 / AC-23 kullanım değerlerini ve kısa devre koruma koordinasyonunu kontrol edin.
  • Acil durdurma işlevi bir makine emniyet fonksiyonunun parçasıysa, gerekli güvenlik kategorisi/PL/SIL mimarisi yalnız bu manuel ayırıcıya bırakılmamalı; ilgili güvenlik devresi ayrıca tasarlanmalıdır.

Neden Elektrofors?

Schneider Electric VCFN20GE, TeSys Mini Vario, 16 Amper Muhafazalı / 20 Amper IEC Şalter Gövdeli, 4 kW, Kutulu Emniyet Şalteri, Kırmızı-Sarı satın alınırken ürün kodu, termik akım sınıfı, AC-3/AC-23 kullanım değerleri, kutup yapısı ve montaj/muhafaza tipi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric TeSys Vario emniyet şalteri referansı üzerinden sipariş oluşturabilirsiniz.

  • Akım sınıfı: Ith / Ithe ile AC-23 nominal çalışma akımı birbirinden ayrılarak değerlendirilir.
  • Motor gücü: kW değeri gerilim ve AC-3 kullanım kategorisiyle birlikte okunur.
  • Güvenli ayırma: Kırmızı-sarı, asma kilitlenebilir kol bakım izolasyonunu destekler.
  • Koruma koordinasyonu: Emniyet şalteri kısa devre veya aşırı yük koruma cihazının yerini tutmaz.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in güncel TeSys Vario / Mini Vario ürün kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde tam ürün kodu, Ith/Ithe, AC-23 çalışma akımı, AC-3 motor gücü, kutup yapısı, montaj/muhafaza tipi ve güncel bölgesel üretici veri sayfası doğrulanmalıdır.
