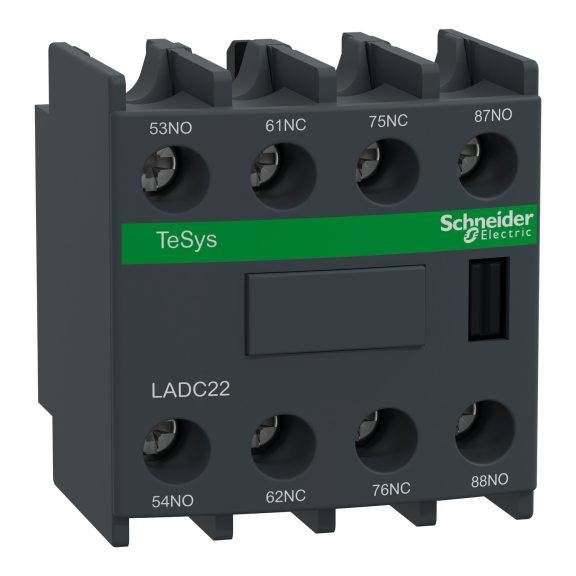

Schneider Electric LADC22, TeSys Deca, Kontatörler İçin Önca Kapayan Geç Açan Yardımcı Kontak Blok, 2NA+2NK
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LADC22, TeSys Deca, Kontatörler İçin Önca Kapayan Geç Açan Yardımcı Kontak Blok, 2NA+2NK

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LADC22
  • Ean Barkodu: 3389110384475
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
754,67TL
1.640,59TL
KDV Hariç: 628,89TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LADC22, TeSys Deca, Önce Kapayan-Geç Açan Yardımcı Kontak Bloğu, 2NA+2NK

Schneider Electric LADC22, TeSys Deca kontaktör ve kontrol röleleri için 2NA+2NK ön montaj yardımcı kontak bloğudur. Bu modelin asıl farkı kontak sayısı değil; bir NA+NK çiftinin make-before-break / önce kapayan-geç açan zamanlama davranışına sahip olmasıdır.

LADC22 için üretici verisinde 690 V AC 25...400 Hz nominal çalışma gerilimi, 6 A @ 120 V AC-15 / 0,55 A @ 125 V DC-13 kontrol yükü değerleri, 5 mA / 17 V minimum anahtarlama seviyesi ve 30 milyon çevrim mekanik dayanıklılık belirtilir. Bu değerler yardımcı kontağın kontrol devresi için boyutlandırıldığını gösterir; ana güç yükünü anahtarlayan kontaktör kontağı gibi değerlendirilmemelidir.

Standart LADN22 ile LADC22'nin ikisi de 2NA+2NK görünse de işlevleri aynı değildir. LADC22'de bir NA+NK çifti kısa süreli örtüşür; bu özellik geçiş sırasında iki kontrol yolunun belirli bir anda birlikte kapalı kalmasının istendiği özel sekans devrelerinde kullanılır.

Schneider Electric LADC22 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgilerini takip edebilirsiniz. Doğru seçim için 2 NA + 2 NK kontak dizilimini, Ön Montaj montaj tipini ve Vida Kelepçesi Terminal bağlantı yapısını TeSys Deca kontaktör ve CAD kontrol röleleri ile birlikte doğrulayarak sipariş oluşturmanız önerilir.

Schneider Electric TeSys Deca Yardımcı Kontak LADC22 2 NA + 2 NK Ön Montaj Vida Kelepçesi Terminal 5 mA / 17 V Min. Anahtarlama 30 milyon çevrim Make-Before-Break

Teknik Özellikler

Ürün Kimliği ve Kontak Yapısı

MarkaSchneider Electric
Ürün Kodu / EANLADC22
3389110384475
Seri / AileTeSys Deca
Ürün TipiYardımcı kontak bloğu
Kontak Dizilimi2 NA + 2 NK
Montaj KonumuÖn
Bağlantı TeknolojisiVida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²sert kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²sert kablo uçsuz
UyumlulukTeSys Deca kontaktörleri ve CAD kontrol röleleri

Kontrol Devresi Elektriksel Özellikleri

Nominal Çalışma Akımı (Ie)0,1 A at 600 V DC-13
0,55 A at 125 V DC-13
1,04 A at 690 V AC-15
6 A at 120 V AC-15
Nominal Çalışma Gerilimi (Ue)690 V AC 25...400 Hz
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V

Dayanıklılık, Bağlantı ve Standartlar

Mekanik Dayanıklılık30 milyon çevrim
Terminal / İletken KapasitesiVida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²sert kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²sert kablo uçsuz
Sıkma Torku1,7 N·m - tornavidayla düz Ø 6 mm
1,7 N·m - tornavidayla Philips No 2
1,7 N·m - tornavidayla pozidriv No 2
IP Koruma DerecesiIP20 conforming to IEC 60529
Kontrol Devresi ve Kontak Zamanlaması Notu

Yardımcı kontak bloğu ana güç anahtarlama elemanı değildir. Kontakların Ue, Ie ve minimum anahtarlama değerleri kontrol devresi yüküne göre değerlendirilmelidir. PLC girişi, elektronik röle veya düşük seviyeli sinyal devresinde özellikle minimum akım/gerilim sınırı önemlidir.

LADC22 kontak zamanlaması özeldir: Schneider Electric, standart TeSys D/Deca yardımcı kontaklarını break-before-make olarak tanımlarken LADC22 içindeki bir 1NA+1NK çiftinin örtüşmeli make-before-break çalıştığını belirtir.

Öne Çıkan Özellikler

  • Ek kontrol kontağı: 2 NA + 2 NK kontak düzeniyle mühürleme, kilitleme, durum geri bildirimi ve PLC arayüzü gibi kontrol fonksiyonları sağlar.
  • Montaj tipi: Ön yapısı, uyumlu kontaktör/kontrol rölesi üzerinde doğru aksesuar konumunun seçilmesini gerektirir.
  • Kontrol devresi ürünü: Yardımcı kontak bloğu güç kontaktörü değildir; kontak akımı AC-15/DC-13 gibi kontrol devresi kategorilerine göre değerlendirilmelidir.
  • Düşük seviyeli anahtarlama: Minimum anahtarlama sınırı 5 mA / 17 V olarak dikkate alınmalıdır.
  • Örtüşmeli kontak: Bir NA+NK çifti make-before-break davranışıyla kısa bir süre aynı anda kapalı kalabilir; standart LADN'den farklıdır.

Kimler İçin İdeal?

  • Kontaktör durum bilgisini PLC veya röle devresine taşıyan otomasyon panoları
  • Elektriksel mühürleme ve karşılıklı kilitleme devreleri
  • Makine, HVAC ve endüstriyel kontrol panosu üreticileri
  • Mevcut kontaktöre ek NA/NK kontrol kontağı eklemek isteyen bakım ve revizyon ekipleri

Tipik Kullanım Alanları

  • Kontaktör geri bildirimi
  • Elektriksel kilitleme
  • Mühürleme devresi
  • PLC dijital giriş sinyali
  • Alarm ve durum bilgisi
  • Sekans / yardımcı kontrol mantığı

Seçim ve Uyumluluk Notu

LADC22 seçiminde 2 NA + 2 NK kontak dizilimi, Ön montaj konumu ve Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²sert kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²sert kablo uçsuz terminal tipi birlikte doğrulanmalıdır. Aynı NA/NK sayısına sahip ön montaj, yan montaj, toza dayanıklı, Snap-in veya TeSys Giga sıra varyantları fiziksel ve uygulama açısından doğrudan birbirinin yerine kullanılmamalıdır. LADC22 yalnız kontak sayısıyla LADN22'ye eşdeğer değildir; bir NA+NK çiftinde make-before-break zamanlama fonksiyonu vardır.

Muadil / İkame ve Yaşam Döngüsü Notu

LADC22 Schneider Electric'in güncel TeSys Deca yardımcı kontak ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış bir üretimden kalkma/ikame bildirimi bulunmadan tahmini muadil kodu verilmemiştir.

Montaj ve Devreye Alma Notları

  • Kontak bloğunu yalnız üreticinin belirttiği montaj konumunda ve uyumlu kontaktör/kontrol rölesi üzerinde kullanın.
  • 2 NA + 2 NK kontak numaralandırmasını pano şemasıyla birebir eşleştirin.
  • Kontrol devresi yükünü AC-15/DC-13 gibi uygun kullanım kategorisi ve anahtarlama akımı üzerinden kontrol edin.
  • Bağlantı sonrası NA/NK durumlarını kontaktör enerjisiz ve enerjili konumlarda ölçerek doğrulayın.
  • Emniyet/kilitleme devrelerinde yalnız kontak sembolüne değil, standart mı yoksa örtüşmeli mi olduğuna da dikkat edin.

Neden Elektrofors?

Schneider Electric LADC22, TeSys Deca, Önce Kapayan-Geç Açan Yardımcı Kontak Bloğu, 2NA+2NK satın alınırken tam ürün kodu, kontak dizilimi, montaj konumu, terminal teknolojisi ve uyumlu kontaktör/kontrol rölesi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric yardımcı kontak bloğu referansı üzerinden sipariş oluşturabilirsiniz.

  • Kontak dizilimi: 1NA+1NK, 2NA, 2NK, 2NA+2NK, 1NA+3NK, 3NA+1NK, 4NA ve 4NK varyantları devre mantığına göre ayrılır.
  • Montaj ayrımı: Ön, yan, ilk/ikinci sıra ve Snap-in varyantları yalnız kontak sayısına göre birbirinin yerine seçilmez.
  • Düşük seviye kontrol: 1 mA / 17 V sınıfındaki R ve Giga varyantları düşük seviyeli sinyaller için ayrıca değerlendirilir.
  • Yaşam döngüsü: Bölgesel ürün durumu farklıysa doğrulanmamış muadil kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in TeSys K, TeSys Deca, TeSys Giga ve Easy TeSys resmî yardımcı kontak bloğu kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte ürün kodu, kontak dizilimi, montaj konumu, terminal tipi, minimum anahtarlama seviyesi ve güncel yaşam döngüsü durumu doğrulanmalıdır.
