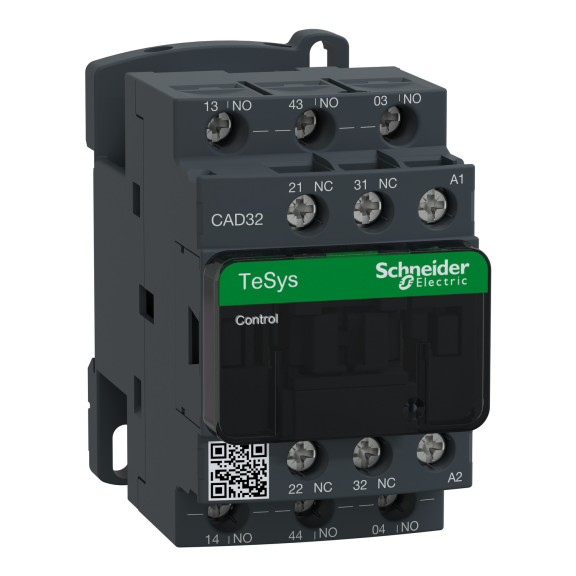

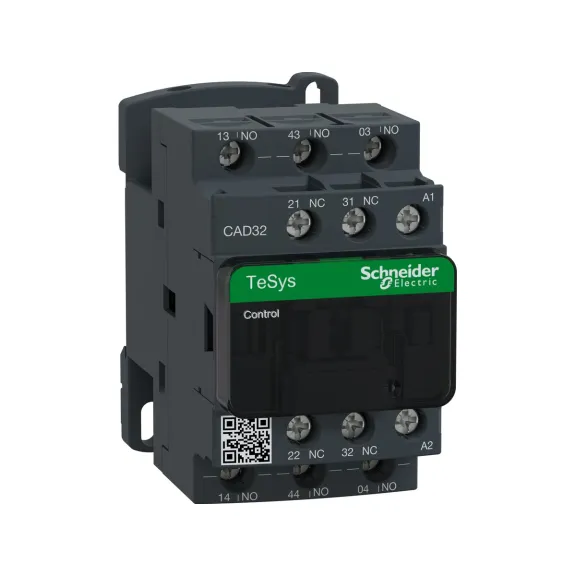

Schneider Electric CAD32M7, TeSys Deca, 3NA+2NK, Yardımcı Kontaktör, 220 Volt AC

Schneider Electric CAD32M7, TeSys Deca ailesinde yer alan 3 NA + 2 NK kontaklı kontrol rölesi / yardımcı kontaktördür. Endüstriyel kumanda devrelerinde sinyal çoğaltma, mühürleme, elektriksel kilitleme, PLC arayüzü ve kontaktör durum kontrolü için kullanılır.

CAD32M7, 220 V AC 50/60 Hz bobin/kumanda gerilimi ile çalışır. Üretici verisinde AC-14
AC-15
DC-13 ve 10 A (at 60 °C) termik akım bilgileri yer alır. CAD kontrol rölesi güç kontaktörü değildir; ana motor veya rezistif güç yükünün doğrudan anahtarlanması için seçilmemelidir.

3 NA + 2 NK kontak yapısı sayesinde birden fazla kontrol fonksiyonu tek gövdede toplanabilir. TeSys Deca CAD platformu; kontaktör, termik röle ve otomasyon devrelerinin bulunduğu endüstriyel panolarda standartlaştırılmış kontrol mimarisi kurmaya uygundur.

Schneider Electric CAD32M7 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors ürün sayfasından güncel bilgileri inceleyebilirsiniz. Sipariş öncesinde özellikle 3 NA + 2 NK kontak dizilimi, 220 V AC 50/60 Hz bobin gerilimi tam ürün koduyla birlikte doğrulanmalıdır.

Schneider ElectricTeSys Deca CADCAD32M73 NA + 2 NK220 V AC 50/60 Hz10 A (at 60 °C)AC-14 / AC-15 / DC-13

Teknik Özellikler

Ürün Kimliği ve Kontak Yapısı

MarkaSchneider Electric
Ürün Kodu / EANCAD32M7
3389110401424
Seri / AileTeSys Deca CAD
Resmî Ürün TipiKontrol rölesi / yardımcı kontaktör
Kontak Dizilimi3 NA + 2 NK
Kontrol Devresi Gerilimi (Uc)220 V AC 50/60 Hz
Kontrol Devresi TipiAC — 50/60 Hz
Terminal TeknolojisiVida kelepçesi terminalleri

Kontrol Devresi ve Anahtarlama Özellikleri

Nominal Çalışma Gerilimi (Ue)<= 690 V AC 25...400 Hz
Kullanım KategorileriAC-14
AC-15
DC-13
Konvansiyonel Serbest Hava Termik Akımı (Ith)10 A (at 60 °C)
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V
Kısa Süreli Dayanma Akımı (Icw)100 A - 1 sn
120 A - 500 ms
140 A - 100 ms
Maksimum Çalışma Hızı180 çevrim/dakika
Çalışma Süresi12...22 ms bobin enerjileme ve NA kapama
4...12 ms bobinin enerjisini kesme ve NA açma
4...19 ms bobin enerjileme ve NK açma
6...17 ms bobinin enerjisini kesme ve NK kapama
NA/NK Çakışmama Süresi1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

Elektriksel Yalıtım ve Bobin

Nominal Yalıtım Gerilimi (Ui)600 V CSA sertifikali
600 V UL sertifikali
690 V — IEC 60947-5-1
Darbe Dayanım Gerilimi (Uimp)6 kV — IEC 60947
Kontrol Gerilim Limitleri0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
Bobin Tutma Gücü8 VA 50 Hz (at 20 °C)

Montaj, Bağlantı ve Standartlar

Montaj DesteğiPlaka
Ray
Terminal / İletken KapasitesiVida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Sıkma Torku1,2 N·m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,2 N·m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,2 N·m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Boyutlar77 mm × 45 mm × 84 mm
Yükseklik × genişlik × derinlik
IP Koruma DerecesiIP2X ön yüz — VDE 0106
Çalışma Sıcaklığı-40…60 °C
60…70 °C değer kaybı ile
StandartlarCSA C22.2 No 60947-5-1
EN/IEC 60947-5-1
GB/T 14048,5
JIS C8201-5-1
UL 60947-5-1
Kontrol Rölesi ve Anahtarlama Kategorisi Notu

Kontrol rölesi ile güç kontaktörü aynı ürün değildir. Bu ürünlerin 10 A sınıfındaki termik akım veya yüksek yalıtım gerilimi değerleri, motor gibi ana güç yüklarını doğrudan anahtarlamak için güç kontaktörü yerine kullanılabilecekleri anlamına gelmez. Kontrol devresi yükü ve kullanım kategorisi esas alınmalıdır.

Minimum anahtarlama akımı/gerilimi, kontak dayanımı ve bobin çalışma limitleri gibi değerler özellikle PLC, elektronik giriş ve düşük seviyeli sinyal devrelerinde dikkate alınmalıdır.

Öne Çıkan Özellikler

  • Kontrol devresi odaklı yapı: Ana güç devresi yerine kumanda, kilitleme, sinyal çoğaltma ve geri bildirim görevlerine yöneliktir.
  • Kontak dizilimi: 3 NA + 2 NK yapı, aynı gövdede gerekli NA/NK kontrol mantığını sağlar.
  • Bobin seçimi: 220 V AC 50/60 Hz kumanda gerilimi kontrol beslemesiyle birebir eşleştirilmelidir.
  • IEC 60947-5-1 sınıfı: Kontrol devresi anahtarlama uygulamalarında üretici tarafından belirtilen kullanım kategorileri ve akım sınırları esas alınmalıdır.
  • TeSys Deca ekosistemi: Endüstriyel kontaktör ve kontrol devreleriyle aynı pano mimarisi içinde kullanılmaya uygundur.

Kimler İçin İdeal?

  • Pano imalatçıları ve makine üreticileri
  • PLC çıkışlarını veya kontaktör kumanda devrelerini çoğaltan otomasyon ekipleri
  • Elektriksel kilitleme ve mühürleme devresi kuran bakım/taahhüt ekipleri
  • Kontrol devresinde birden fazla NA/NK kontak ihtiyacı bulunan endüstriyel uygulamalar

Tipik Kullanım Alanları

  • Kontaktör bobini kumandası ve mühürleme
  • İleri-geri veya karşılıklı elektriksel kilitleme
  • PLC dijital çıkış / giriş arayüzü
  • Alarm ve durum sinyali çoğaltma
  • Pompa, fan ve makine yardımcı kumanda devreleri
  • Pano test ve otomasyon ara röle uygulamaları

Seçim ve Uyumluluk Notu

CAD32M7 seçiminde 3 NA + 2 NK kontak dizilimi ve 220 V AC 50/60 Hz bobin gerilimi temel kriterlerdir. Aynı seri içinde 4NA, 3NA+1NK, 2NA+2NK, 5NA veya 3NA+2NK varyantları devre mantığı açısından birbirinin doğrudan muadili değildir. Snap-in ve vida terminalli modeller de bağlantı teknolojisi bakımından ayrı değerlendirilmelidir. Kontrol edilecek yükın AC-14/AC-15/DC-13 gibi kullanım kategorisine uygun akım sınırı ayrıca üretici verisinden doğrulanmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu CAD referansı Schneider Electric'in güncel TeSys Deca kontrol rölesi kayıtlarında erişilebilir durumdadır. Alternatif seçiminde kontak dizilimi, bobin gerilimi ve terminal teknolojisi tam ürün koduyla birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Bobin beslemesinin 220 V AC 50/60 Hz değerine uygun olduğunu doğrulayın.
  • 3 NA + 2 NK kontak dizilimini kontrol şemasıyla birebir eşleştirin.
  • Kontaklar üzerinden geçirilecek yükı üreticinin AC-14/AC-15/DC-13 kullanım kategorisi sınırlarına göre değerlendirin.
  • DIN rayı/plaka montajı ve terminal bağlantılarını üretici talimatına göre uygulayın.
  • Devreye alma sırasında her NA/NK kontağın enerjili ve enerjisiz durumdaki davranışını ayrı ayrı test edin.

Neden Elektrofors?

Schneider Electric CAD32M7, TeSys Deca, 3NA+2NK, Yardımcı Kontaktör, 220 Volt AC satın alınırken ürün kodu, kontak dizilimi, bobin gerilimi, kullanım kategorisi ve terminal teknolojisi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric kontrol rölesi referansı üzerinden sipariş oluşturabilirsiniz.

  • Kontak doğruluğu: NA/NK kombinasyonu ürün koduna göre ayrılır; farklı kontak dizilimleri birbirinin muadili sayılmaz.
  • Bobin doğruluğu: AC ve DC bobinler ile farklı gerilim/frekans varyantları ayrı değerlendirilir.
  • Ürün tipi ayrımı: Kontrol rölesi, güç kontaktörü veya yardımcı kontak bloğu ile karıştırılmaz.
  • Yaşam döngüsü: Bölgesel Schneider kayıtları farklıysa doğrulanmamış ikame kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in TeSys K, TeSys Deca ve Easy TeSys Control resmî kontrol rölesi kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte ürün kodu, kontak dizilimi, bobin gerilimi, kullanım kategorisi, terminal tipi ve güncel üretici veri sayfası doğrulanmalıdır.
