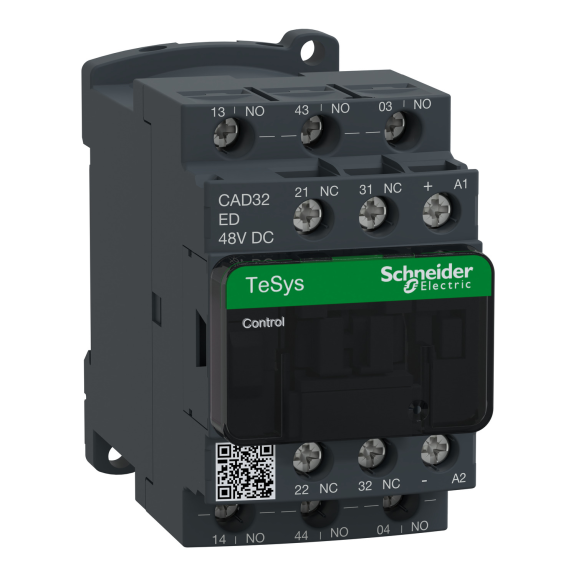

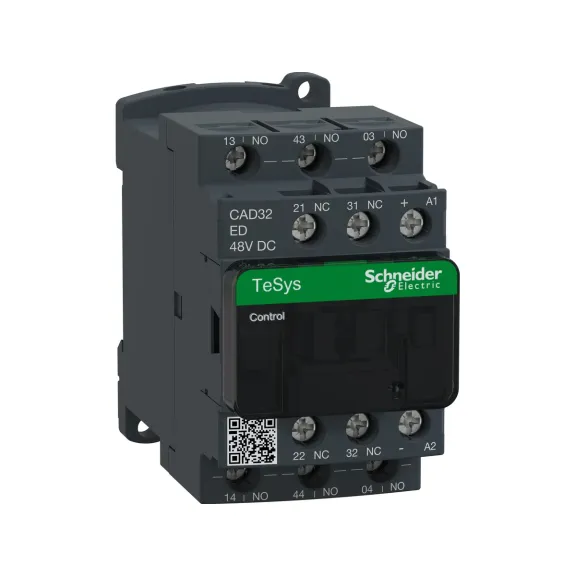

Schneider Electric CAD32ED, TeSys Deca, 3NA+2NK, Yardımcı Kontaktör, 48 Volt DC

Schneider Electric CAD32ED, TeSys Deca, 3NA+2NK, Yardımcı Kontaktör, 48 Volt DC
%54 İndirim Stok Sorunuz
Schneider Electric CAD32ED, TeSys Deca, 3NA+2NK, Yardımcı Kontaktör, 48 Volt DC
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: CAD32ED
  • Ean Barkodu: 3389110404197
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
1.746,80TL
3.797,40TL
KDV Hariç: 1.455,67TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
10.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo ?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+) ?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı CAD32ED - TeSys D kontrol rölesi - 3 NA + 2 NK - <= 690 V - 48 V DC standa
Seri TeSys
TeSys Deca
Ürün Adı TeSys CAD
Ürün Yada Bileşen Tipi Kontrol rölesi
Ürün Grubu CAD
Kontaktör Uygulaması Kontrol devresi
Tamamlayıcı Özellikler
Kullanım Kategorisi AC-14
AC-15
DC-13
Kutup Kontak Yapılandırması 3 NA + 2 NK
Nominal Çalışma Gerilimi(Ue) <= 690 V AC 25...400 Hz
Kontrol Devresi Gerilimi(Uc) 48 V DC
Nominal Kapama Kapasitesi(Irms) 140 A AC 'e uygunIEC 60947-5-1
250 A DC 'e uygunIEC 60947-5-1
Nominal Yalıtım Gerilimi(Ui) 600 V CSA sertifikali
600 V UL sertifikali
690 V 'e uygunIEC 60947-5-1
Nominal Darbe Dayanım Gerilimi(Uimp) 6 kV 'e uygunIEC 60947
İlgili Sigorta Değeri 10 A gG conforming to IEC 60947-5-1
Kısa Süreli Dayanma Akımı(Icw) 100 A - 1 sn
120 A - 500 ms
140 A - 100 ms
Klasik Açık Hava Termik Akımı(Ith) 10 A (at 60 °C)
Kontrol Devresi Gerilim Limitleri 0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC
Montaj Desteği Plaka
Ray
Mekanik Dayanıklılık Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Bağlantı ve Terminal Bilgileri Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol Devresi Tipi DC standart
Genişlik 45 mm
Yükseklik 77 mm
Çalışma Süresi 15...25 msn bobinin enerjisini kesme ve NK kapama
16...24 msn bobinin enerjisini kesme ve NA açma
47...63 msn bobin enerjileme ve NK açma
53...72 msn bobin enerjileme ve NA kapama
Derinlik 93 mm
Kalkış Gücü(W) 5,4 W 20 °C)
Ürün Ağırlığı 0,58 kg
Sıkma Torku 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Tutma Güç Tüketimi(W) 5,4 W -de 20 °C
Yalıtım Direnci > 10 MOhm
Maksimum Çalışma Hızı 180 cyc/mn
Minimum Anahtarlama Akımı 5 mA
Minimum Anahtarlama Gerilimi 17 V
Zaman Sabiti 28 ms
Çakışmama Süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
Uygun Ortam Koşulları
Standartlar CSA C22.2 No 60947-5-1
EN/IEC 60947-5-1
GB/T 14048,5
JIS C8201-5-1
UL 60947-5-1
Koruyucu Bakım TH 'e uygunIEC 60068
IP Koruma Sınıfı IP2X ön yüz 'e uygunVDE 0106
Ürün Sertifikaları CB
CCC
CE
CSA
EAC
UKCA
UL
Depolama Ortam Koşulları -60…80 °C
Çalışma İçin Ortam Hava Sıcaklığı -40…60 °C
60…70 °C değer kaybı ile
Çalışma Yüksekliği 0...3000 m
Paket Bilgileri
Paket 1 Birim Türü PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yüksekliği 5,000 cm
Paket 1 Genişliği 9,200 cm
Paket 1 Uzunluğu 11,200 cm
Paket 1 Ağırlığı 515,000 g
Paket 2 Birim Türü S02
Paket 2'deki Birim Sayısı 15
Paket 2 Yüksekliği 15,000 cm
Paket 2 Genişliği 30,000 cm
Paket 2 Uzunluğu 40,000 cm
Paket 2 Ağırlığı 8,016 kg
Paket 3 Birim Türü P06
Paket 3'deki Birim Sayısı 120
Paket 3 Yüksekliği 45,000 cm
Paket 3 Genişliği 60,000 cm
Paket 3 Uzunluğu 80,000 cm
Paket 3 Ağırlığı 72,640 kg
Garanti Koşulları
Garanti 18 months
