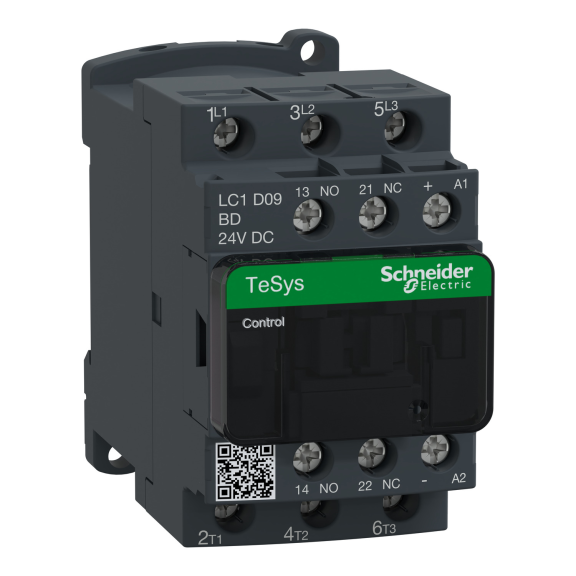

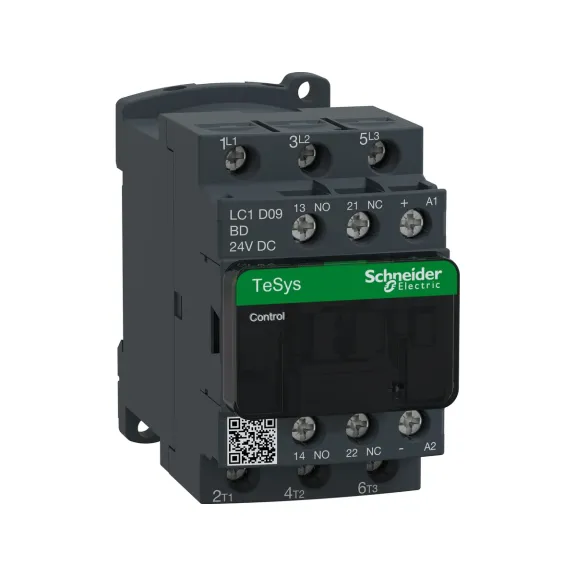

Name: Schneider Electric LC1D09BD, TeSys Deca, 9 Amper, 4 kW, 3 Kutuplu, Kontaktör, 24 Volt DC, 1NA+1NK
Brand: Schneider Electric
SKU: LC1D09BD
Price: 1464.18 TRY
Availability: InStock

Ürün Görselleri Temsilidir! %63 İndirim

Schneider Electric LC1D09BD, TeSys Deca, 9 Amper, 4 kW, 3 Kutuplu, Kontaktör, 24 Volt DC, 1NA+1NK

Stok Durumu: 40
Marka: Schneider Electric
Ürün Kodu: LC1D09BD
Ean Barkodu: 3389110353075
Üretim Yeri: Fransa

0 yorum yapılmış. / Sizde Yorum Yapın!

1.464,18TL

3.957,24TL

KDV Hariç: 1.220,15TL

Adet

Sepete Ekle

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

15.000 TL ve Üzeri: Kargo Ücretsiz ?

Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.

15.000 TL Altı: 275 TL Sabit Kargo ?

15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.

Havale / EFT: %2,5 İndirim (15.000 TL+) ?

15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı	LC1D09BD - TeSys D Kontaktör - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 V DC Bobin - Vida Kelepçeli Te
Ürün Serisi	TeSys Deca
Ürün Yada Bileşen Tipi	Kontaktör
Ürün Grubu	LC1D
Kontaktör Uygulaması	Direnç yükü Motor kontrol
Kutup Tanımı	3P
Nominal Çalışma Gerilimi(Ue)	Güç devresi: <= 300 V DC Güç devresi: <= 690 V AC 25...400 Hz
Nominal Çalışma Akımı(Ie)	25 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 9 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
Kontrol Devresi Gerilimi(Uc)	24 V DC
Kullanım Kategorisi	AC-1 AC-3 AC-3e AC-4
Tamamlayıcı Özellikler
Kutup Kontak Yapılandırması	3 NA
Motor Gücü(kW)	2,2 kW at 220...230 V AC 50/60 Hz (AC-3) 2,2 kW at 220...230 V AC 50/60 Hz (AC-3e) 2,2 kW at 400 V AC 50/60 Hz (AC-4) 4 kW at 380...400 V AC 50/60 Hz (AC-3) 4 kW at 380...400 V AC 50/60 Hz (AC-3e) 4 kW at 415...440 V AC 50/60 Hz (AC-3) 4 kW at 415...440 V AC 50/60 Hz (AC-3e) 5,5 kW at 500 V AC 50/60 Hz (AC-3) 5,5 kW at 500 V AC 50/60 Hz (AC-3e) 5,5 kW at 660...690 V AC 50/60 Hz (AC-3) 5,5 kW at 660...690 V AC 50/60 Hz (AC-3e)
Koruyucu Kapak	Ile
Motor Gücü(HP)	0,33 hp at 115 V AC 50/60 Hz for 1 faz motors 1 hp at 230/240 V AC 50/60 Hz for 1 faz motors 2 hp at 200/208 V AC 50/60 Hz for 3 faz motors 2 hp at 230/240 V AC 50/60 Hz for 3 faz motors 5 hp at 460/480 V AC 50/60 Hz for 3 faz motors 7,5 hp at 575/600 V AC 50/60 Hz for 3 faz motors
Nominal Kesme Kapasitesi	250 A at 440 V for güç devresi conforming to IEC 60947
Nominal Kapama Kapasitesi(Irms)	140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A at 440 V for güç devresi conforming to IEC 60947 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
Nominal Yalıtım Gerilimi(Ui)	Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Kutup Başına Güç Dağılımı	0,2 W AC-3 0,2 W AC-3e 1,56 W AC-1
Nominal Darbe Dayanım Gerilimi(Uimp)	6 kV 'e uygunIEC 60947
İlgili Sigorta Değeri	10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 20 A gG at <= 690 V coordination tip 2 for güç devresi 25 A gG at <= 690 V coordination tip 1 for güç devresi
Kısa Süreli Dayanma Akımı(Icw)	100 A - 1 sn for sinyalleme devresi 105 A 40 °C - 10 s for güç devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi 210 A 40 °C - 1 sn for güç devresi 30 A 40 °C - 10 min for güç devresi 61 A 40 °C - 1 min for güç devresi
Klasik Açık Hava Termik Akımı(Ith)	10 A (at 60 °C) for sinyalleme devresi 25 A (at 60 °C) for güç devresi
Ortalama Empedans	2,5 mOhm - Ith 25 A 50 Hz for güç devresi
Aşırı Gerilim Kategorisi	III
Kontrol Devresi Gerilim Limitleri	0,1...0,25 Uc -40…70 °C düşme DC 0,7...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC
Montaj Desteği	Plaka Ray
Mekanik Dayanıklılık	30 Mcycles
Uyumluluk Kodu	LC1D
Elektriksel Dayanıklılık	0,6 Mcycles 25 A AC-1 Ue'de <= 440 V 2 Mcycles 9 A AC-3 Ue'de <= 440 V 2 Mcycles 9 A AC-3e Ue'de <= 440 V
Bağlantı ve Terminal Bilgileri	Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol Devresi Tipi	DC standart
Bobin Teknolojisi	Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
Kirletme Derecesi	3
Çalışma Süresi	20 ±20 % ms açma 63 ±15 % ms kapama
Yardımcı Kontak Düzenleme	1 NA + 1 NK
Kalkış Gücü(W)	5,4 W 20 °C)
Güvenilirlik Düzeyi (Güvenlik)	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Sıkma Torku	Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Tutma Güç Tüketimi(W)	5,4 W -de 20 °C
Yalıtım Direnci	> 10 MOhm for sinyalleme devresi
Maksimum Çalışma Hızı	3600 cyc/h at 60 °C
Minimum Anahtarlama Akımı	5 mA for sinyalleme devresi
Yardımcı Kontak Tipi	tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Minimum Anahtarlama Gerilimi	17 V for sinyalleme devresi
Zaman Sabiti	28 ms
Çakışmama Süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Sinyalleme Devre Frekansı	25...400 Hz
Uygun Ortam Koşulları
Standartlar	CSA C22.2 No 14 CSA C22.2 No 60947-4-1 EN 60947-4-1 EN 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ IEC 60947-4-1 IEC 60947-5-1 UL 60335-2-40:Annex JJ UL 60947-4-1
Koruyucu Bakım	TH 'e uygunIEC 60068-2-30
IP Koruma Sınıfı	IP20 ön yüz 'e uygunIEC 60529
Ürün Sertifikaları	CB Şeması CCC CSA Denizcilik EAC UKCA UL
İklimsel Dayanıklılık	'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma 'e uygunIACS E10 nemli sıcağa maruz kalma
Yangına Dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Çalışma İçin Ortam Hava Sıcaklığı	-40…60 °C 60…70 °C değer kaybı ile
Çalışma Yüksekliği	0...3000 m
Alev Geciktirici	V1 'e uygunUL 94
Mekanik Dayanıklılık	Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn) Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Yükseklik	77 mm
Genişlik	45 mm
Derinlik	95 mm
Ürün Ağırlığı	0,48 kg
Paket Bilgileri
Paket 1 Birim Türü	PCE
Paket 1'deki Birim Sayısı	1
Paket 1 Yüksekliği	5,000 cm
Paket 1 Genişliği	9,200 cm
Paket 1 Uzunluğu	11,100 cm
Paket 1 Ağırlığı	523,000 g
Paket 2 Birim Türü	S02
Paket 2'deki Birim Sayısı	15
Paket 2 Yüksekliği	15,000 cm
Paket 2 Genişliği	30,000 cm
Paket 2 Uzunluğu	40,000 cm
Paket 2 Ağırlığı	8,160 kg
Paket 3 Birim Türü	P06
Paket 3'deki Birim Sayısı	240
Paket 3 Yüksekliği	75,000 cm
Paket 3 Genişliği	60,000 cm
Paket 3 Uzunluğu	80,000 cm
Paket 3 Ağırlığı	137,280 kg
Garanti Koşulları
Garanti	18 months
