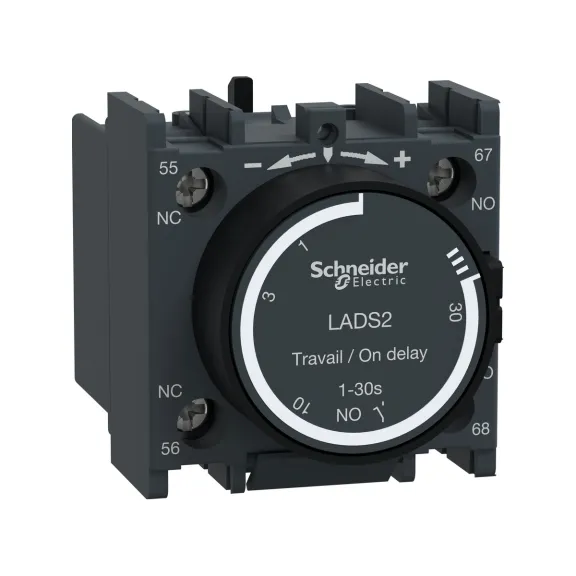

Schneider Electric LADS2, TeSys Deca, Yıldız-Üçgen Devresi için Çekmede Gecikmeli Pnömatik Zaman Rölesi, 1-30 sn
Ürün Görselleri Temsilidir! %61.5 İndirim

Schneider Electric LADS2, TeSys Deca, Yıldız-Üçgen Devresi için Çekmede Gecikmeli Pnömatik Zaman Rölesi, 1-30 sn

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: 3
  • Marka: Schneider Electric
  • Ürün Kodu: LADS2
  • Ean Barkodu: 3389110386103
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
1.759,67TL
4.570,56TL
KDV Hariç: 1.466,39TL
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LADS2, TeSys Deca, Yıldız-Üçgen Devresi İçin Pnömatik Zaman Rölesi, 1-30 sn

Schneider Electric LADS2, TeSys Deca yıldız-üçgen motor yol verme devrelerinde yıldız kontaktöründen üçgen kontaktörüne geçişi zamanlamak için kullanılan 1…30 s ayarlanabilir pnömatik zaman gecikmeli yardımcı kontak bloğudur. Motorun yıldız bağlantıda belirlenen süre boyunca hızlanmasını sağlar ve ardından kontrol devresinin üçgen kademesine geçişini yönetir.

LADS2, 1 NA + 1 NK kontak yapısına sahiptir ve TeSys Deca kontaktör/kontrol rölesi üzerine ön montajlanır. Schneider Electric, yıldız kontaktörünün NK kontağının açılması ile üçgen kontaktörünün NA kontağının kapanması arasında 40 ms ±15 ms geçiş süresi olduğunu belirtir; bu kısa ölü zaman, yıldız ve üçgen kontaktörlerinin aynı anda kapanmasını önlemeye yardımcı olur.

Bu 40 ms sınıfındaki geçiş süresi LC1D80 ve daha küçük TeSys Deca yıldız-üçgen uygulamalarında kullanılabilir. Schneider Electric, LC1D115/LC1D150 ve daha büyük kontaktörlerde LADS2 geçiş süresinin yeterli olmadığını; bu uygulamalarda LADT2 + CAD32 kontrol rölesi mimarisinin kullanılmasını önerir. Bu uyumluluk sınırı ürün seçiminde kritik önemdedir.

Schneider Electric LADS2 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 1…30 s yıldız süresini, motor/kontaktör akım sınıfını ve yıldız-üçgen güç devresinin mekanik-elektriksel kilitlemesini birlikte doğrulamanız önerilir.

Schneider ElectricTeSys DecaLADS2Yıldız-üçgen için çekmede gecikmeli (on-delay), pnömatik1…30 s1 NA + 1 NKÖn Montaj40 ms ±15 ms GeçişYıldız-Üçgen

Teknik Özellikler

Ürün Kimliği ve Zamanlama Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANLADS2
3389110386103
Seri / AileTeSys Deca
Ürün TipiZaman gecikmeli yardımcı kontak bloğu / kontaktör zaman modülü
Zamanlama FonksiyonuYıldız-üçgen için çekmede gecikmeli (on-delay), pnömatik
Ayarlanabilir Zaman Aralığı1…30 s
Kontak Yapısı1 NA + 1 NK
MontajÖn montaj
UyumlulukTeSys Deca CAD ve LC1D; kaynak veride ayrıca TeSys F CR1F / LC1F

Kumanda ve Kontrol Devresi

Nominal Çalışma Gerilimi (Ue)690 V AC 25...400 Hz
Kontrol Yükü Akımı0,55 A @ 125 V DC-13
6 A @ 120 V AC-15
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V
Konvansiyonel Termik Akım (Ith)10 A (at 60 °C)

Zamanlama / Geçiş Karakteristiği

Yıldız-Üçgen Geçiş SüresiNK açılması ile NA kapanması arasında 40 ms ±15 ms
Mekanik Dayanıklılık5 milyon çevrim
IP Koruma DerecesiIP20 — IEC 60529

Bağlantı, Boyut ve Standartlar

Terminal TipiVida kelepçesi terminalleri
İletken KapasitesiVida kelepçesi terminalleri
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²sert
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²sert
Sıkma Torku1,7 N·m - tornavidayla düz Ø 6 mm
1,7 N·m - tornavidayla Philips No 2
1,7 N·m - tornavidayla pozidriv No 2
Boyutlar48 mm × 44 mm × 61 mm
Yükseklik × genişlik × derinlik
Çalışma Sıcaklığı-40…70 °C
StandartlarCSA C22.2 No 60947-5-1
EN 50012
EN/IEC 60947-5-1
GB/T 14048,5
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
UL 60947-5-1
Zamanlama Fonksiyonu ve Uyum Notu

Zaman aralığı tek başına yeterli seçim kriteri değildir. On-delay ve off-delay fonksiyonları aynı süre bandına sahip olsa bile devre davranışları farklıdır. Ayrıca kontaktör üzerine takılan zaman modülü, bağımsız DIN rayı zaman rölesinden mekanik ve bağlantısal olarak farklıdır.

Yıldız-üçgen uygulama sınırı: Schneider Electric, LADS2'nin 40 ms ±15 ms geçiş süresinin LC1D80 ve daha küçük kontaktörlerde yeterli olduğunu; LC1D115/150 ve daha büyük gövdelerde daha uzun güvenli geçiş için LADT2 + CAD32 çözümünün kullanılmasını belirtir.

Öne Çıkan Özellikler

  • Yıldız-üçgen özel işlev: Yıldız çalışma süresini 1…30 s arasında ayarlar ve üçgen kademesine geçişi yönetir.
  • 40 ms ±15 ms ölü zaman: NK açılması ile NA kapanması arasındaki kısa geçiş süresi yıldız ve üçgen kontaktörlerinin aynı anda kapanmasını önlemeye yardımcı olur.
  • 1NA + 1NK kontak: Yıldız ve üçgen kontrol mantığını tek zaman modülünde destekler.
  • Pnömatik zamanlama: Kontaktörün mekanik hareketiyle çalışan yapı ayrı elektronik timer beslemesi gerektirmez.
  • Uyumluluk sınırı: LC1D115/150 ve daha büyük kontaktörlerde Schneider farklı zamanlama mimarisi önerir.

Kimler İçin İdeal?

  • Kontaktör tabanlı kontrol sekanslarında zaman gecikmesi gereken pano üreticileri
  • Pompa, fan, konveyör, HVAC ve makine otomasyonu kontrol devreleri
  • Ayrı DIN rayı timer yerine kontaktör üzerine doğrudan zaman modülü kullanmak isteyen projeler
  • Yıldız-üçgen veya sıralı başlatma devrelerinde mekanik olarak bütünleşik zamanlama isteyen uygulamalar

Tipik Kullanım Alanları

  • Gecikmeli kontaktör çekme
  • Gecikmeli bırakma / art çalışma
  • Sıralı yük devreye alma
  • Makine sekans kontrolü
  • Yıldız-üçgen yol verme
  • HVAC / pompa / fan kontrolü

Seçim ve Uyumluluk Notu

LADS2 seçiminde 1…30 s zaman aralığı, Yıldız-üçgen için çekmede gecikmeli (on-delay), pnömatik fonksiyon yönü ve 1 NA + 1 NK kontak yapısı birlikte doğrulanmalıdır. LADS2, LC1D80 ve daha küçük yıldız-üçgen uygulamalarında kullanılan özel geçiş modülüdür; LC1D115/150 ve daha büyük kontaktörlerde Schneider'ın LADT2 + CAD32 çözümü dikkate alınmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

LADS2 Schneider Electric'in güncel TeSys Deca zaman gecikmeli yardımcı kontak bloğu kayıtlarında erişilebilir durumdadır. Doğrudan ikame gerektiren doğrulanmış bir üretici bildirimi bulunmadığından tahmini muadil verilmemiştir; uyumluluk, zaman aralığı ve kontak fonksiyonu tam referans üzerinden doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Zaman aralığını devreye alma sırasında gerçek makine/tesis sekansına göre ayarlayın.
  • 1 NA + 1 NK kontak numaralandırmasını kontrol şemasıyla birebir eşleştirin.
  • Modülü yalnız Schneider'ın belirttiği uyumlu kontaktör veya kontrol rölesi gövdesinde ve ön montaj konumunda kullanın.
  • Kontrol devresi akım/gerilim sınırlarını aşmayın; yardımcı kontakları ana güç yükünü doğrudan anahtarlamak için kullanmayın.
  • Yıldız kontaktörünün bırakması ile üçgen kontaktörünün çekmesi arasında güvenli geçiş oluştuğunu ve iki kontaktörün aynı anda kapanmadığını test edin.

Neden Elektrofors?

Schneider Electric LADS2, TeSys Deca, Yıldız-Üçgen Devresi İçin Pnömatik Zaman Rölesi, 1-30 sn satın alınırken tam ürün kodu, zamanlama yönü, ayar aralığı, kontak yapısı, montaj uyumluluğu ve varsa kontrol gerilimi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric zaman röle bloğu üzerinden sipariş oluşturabilirsiniz.

  • Fonksiyon ayrımı: Çekmede gecikmeli ve düşmede gecikmeli modeller aynı süre aralığında olsa bile birbirinin yerine kullanılmaz.
  • Zaman aralığı: 0,1…3 s, 0,1…30 s ve 10…180 s pnömatik aralıklar uygulamanın ihtiyaç duyduğu hassasiyete göre seçilir.
  • Aile uyumluluğu: TeSys K, TeSys Deca ve Easy TeSys Control zaman modülleri fiziksel aksesuar olarak birbirinin yerine kullanılmaz.
  • Yıldız-üçgen: LADS2 ve LAETSD uygulamalarında kontaktör sınıfı, kilitleme ve geçiş mimarisi birlikte doğrulanır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys K, TeSys Deca ve Easy TeSys Control zaman gecikmeli yardımcı kontak kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, zaman aralığı, on-delay/off-delay yönü, kontak yapısı, uyumlu kontaktör serisi ve güncel üretici veri sayfası doğrulanmalıdır.
