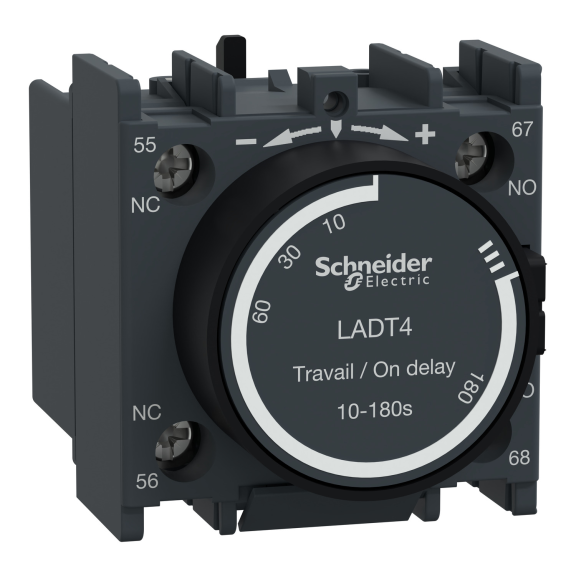

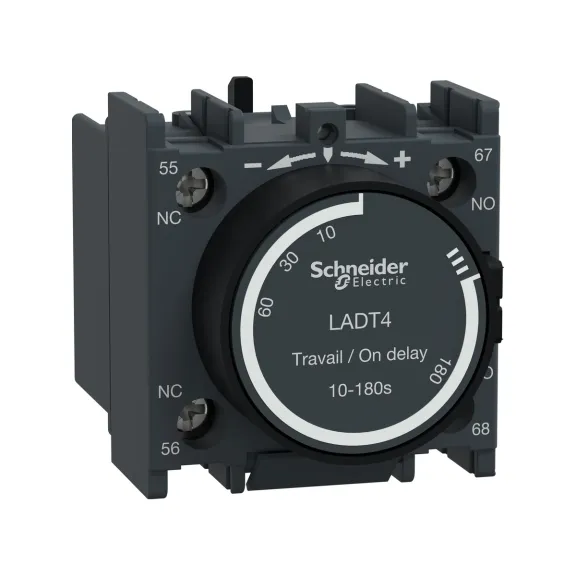

Schneider Electric LADT4, TeSys Deca, Çekmede Gecikmeli Pnömatik Zaman Rölesi, 10-180 sn
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LADT4, TeSys Deca, Çekmede Gecikmeli Pnömatik Zaman Rölesi, 10-180 sn

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LADT4
  • Ean Barkodu: 3389110385977
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
1.883,58TL
4.094,75TL
KDV Hariç: 1.569,65TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LADT4, TeSys Deca, Çekmede Gecikmeli Pnömatik Zaman Rölesi, 10-180 sn

Schneider Electric LADT4, TeSys Deca kontaktör ve CAD kontrol rölelerine 10…180 s ayarlanabilir çekmede gecikme (on-delay) ekleyen pnömatik zaman gecikmeli yardımcı kontak bloğudur. Kontaktör enerjilendiğinde çıkış kontaklarının hemen değil, ayarlanan sürenin sonunda konum değiştirmesi gereken sıralı başlatma, gecikmeli devreye alma ve kontrol sekanslarında kullanılır.

Modül 1 NA + 1 NK kontak yapısına sahiptir ve kontaktörün ön yüzüne mekanik olarak bağlanır. Pnömatik gecikme yapısı nedeniyle ayrı bir zaman rölesi bobini gerektirmez; zamanlama, uyumlu kontaktör/kontrol rölesinin mekanik hareketiyle başlatılır. Bu özellik klasik DIN rayı elektronik zaman rölesinden farklı bir uygulama mantığı oluşturur.

LADT4 ailesindeki temel seçim farkı 10…180 s zaman aralığıdır. LADT0, LADT2 ve LADT4 aynı temel on-delay işlevini taşır ancak ayar pencereleri farklıdır; çok geniş bir aralık yerine uygulamaya en yakın zaman bandının seçilmesi ayar hassasiyeti ve devreye alma kolaylığı sağlar.

Schneider Electric LADT4 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 10…180 s gecikme aralığını, 1 NA + 1 NK kontak yapısını ve uyumlu TeSys Deca kontaktör/CAD gövdesini birlikte doğrulamanız önerilir.

Schneider ElectricTeSys DecaLADT4Çekmede gecikmeli (on-delay), pnömatik10…180 s1 NA + 1 NKÖn MontajPnömatik5 mA / 17 V Min. Anahtarlama

Teknik Özellikler

Ürün Kimliği ve Zamanlama Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANLADT4
3389110385977
Seri / AileTeSys Deca
Ürün TipiZaman gecikmeli yardımcı kontak bloğu / kontaktör zaman modülü
Zamanlama FonksiyonuÇekmede gecikmeli (on-delay), pnömatik
Ayarlanabilir Zaman Aralığı10…180 s
Kontak Yapısı1 NA + 1 NK
MontajÖn montaj
UyumlulukTeSys Deca CAD ve LC1D; kaynak veride ayrıca TeSys F CR1F / LC1F

Kumanda ve Kontrol Devresi

Nominal Çalışma Gerilimi (Ue)690 V AC 25...400 Hz
Kontrol Yükü Akımı0,55 A @ 125 V DC-13
6 A @ 120 V AC-15
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V
Konvansiyonel Termik Akım (Ith)10 A (at 60 °C)

Zamanlama / Geçiş Karakteristiği

NA/NK Çakışmama Süresi1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması
1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması
Mekanik Dayanıklılık5 milyon çevrim
IP Koruma DerecesiIP20 — IEC 60529

Bağlantı, Boyut ve Standartlar

Terminal TipiVida kelepçesi terminalleri
İletken KapasitesiVida kelepçesi terminalleri
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²sert
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²sert
Sıkma Torku1,7 N·m - tornavidayla düz Ø 6 mm
1,7 N·m - tornavidayla Philips No 2
1,7 N·m - tornavidayla pozidriv No 2
Boyutlar48 mm × 44 mm × 61 mm
Yükseklik × genişlik × derinlik
Çalışma Sıcaklığı-40…70 °C
StandartlarCSA C22.2 No 60947-5-1
EN 50012
EN/IEC 60947-5-1
GB/T 14048,5
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
UL 60947-5-1
Zamanlama Fonksiyonu ve Uyum Notu

Zaman aralığı tek başına yeterli seçim kriteri değildir. On-delay ve off-delay fonksiyonları aynı süre bandına sahip olsa bile devre davranışları farklıdır. Ayrıca kontaktör üzerine takılan zaman modülü, bağımsız DIN rayı zaman rölesinden mekanik ve bağlantısal olarak farklıdır.

Öne Çıkan Özellikler

  • Çekmede gecikmeli (on-delay), pnömatik: Kontak değişimini enerjilenmede ayarlanan 10…180 s süre kadar geciktirir.
  • Pnömatik zamanlama: Zaman fonksiyonu uyumlu kontaktör/kontrol rölesinin mekanik hareketiyle başlatılır.
  • 1NA + 1NK: Gecikmeli bir NA ve bir NK kontak, kontrol sekansında tamamlayıcı kontak mantığı sağlar.
  • 5 mA / 17 V minimum: PLC/elektronik girişler gibi düşük seviyeli kontrol devrelerinde minimum anahtarlama sınırı dikkate alınmalıdır.
  • Ön montaj: TeSys Deca gövdesine doğrudan takılarak ayrı DIN rayı zaman rölesi ihtiyacını azaltır.

Kimler İçin İdeal?

  • Kontaktör tabanlı kontrol sekanslarında zaman gecikmesi gereken pano üreticileri
  • Pompa, fan, konveyör, HVAC ve makine otomasyonu kontrol devreleri
  • Ayrı DIN rayı timer yerine kontaktör üzerine doğrudan zaman modülü kullanmak isteyen projeler
  • Yıldız-üçgen veya sıralı başlatma devrelerinde mekanik olarak bütünleşik zamanlama isteyen uygulamalar

Tipik Kullanım Alanları

  • Gecikmeli kontaktör çekme
  • Gecikmeli bırakma / art çalışma
  • Sıralı yük devreye alma
  • Makine sekans kontrolü
  • Yıldız-üçgen yol verme
  • HVAC / pompa / fan kontrolü

Seçim ve Uyumluluk Notu

LADT4 seçiminde 10…180 s zaman aralığı, Çekmede gecikmeli (on-delay), pnömatik fonksiyon yönü ve 1 NA + 1 NK kontak yapısı birlikte doğrulanmalıdır. Çekmede gecikmeli LADT ile düşmede gecikmeli LADR modelleri zaman aralığı aynı olsa bile fonksiyon olarak birbirinin yerine kullanılmaz.

Muadil / İkame ve Yaşam Döngüsü Notu

LADT4 Schneider Electric'in güncel TeSys Deca zaman gecikmeli yardımcı kontak bloğu kayıtlarında erişilebilir durumdadır. Doğrudan ikame gerektiren doğrulanmış bir üretici bildirimi bulunmadığından tahmini muadil verilmemiştir; uyumluluk, zaman aralığı ve kontak fonksiyonu tam referans üzerinden doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Zaman aralığını devreye alma sırasında gerçek makine/tesis sekansına göre ayarlayın.
  • 1 NA + 1 NK kontak numaralandırmasını kontrol şemasıyla birebir eşleştirin.
  • Modülü yalnız Schneider'ın belirttiği uyumlu kontaktör veya kontrol rölesi gövdesinde ve ön montaj konumunda kullanın.
  • Kontrol devresi akım/gerilim sınırlarını aşmayın; yardımcı kontakları ana güç yükünü doğrudan anahtarlamak için kullanmayın.
  • Devreye alma sırasında hem zaman gecikmesini hem de NA/NK kontakların enerjili/enerjisiz davranışını kronolojik olarak test edin.

Neden Elektrofors?

Schneider Electric LADT4, TeSys Deca, Çekmede Gecikmeli Pnömatik Zaman Rölesi, 10-180 sn satın alınırken tam ürün kodu, zamanlama yönü, ayar aralığı, kontak yapısı, montaj uyumluluğu ve varsa kontrol gerilimi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric zaman röle bloğu üzerinden sipariş oluşturabilirsiniz.

  • Fonksiyon ayrımı: Çekmede gecikmeli ve düşmede gecikmeli modeller aynı süre aralığında olsa bile birbirinin yerine kullanılmaz.
  • Zaman aralığı: 0,1…3 s, 0,1…30 s ve 10…180 s pnömatik aralıklar uygulamanın ihtiyaç duyduğu hassasiyete göre seçilir.
  • Aile uyumluluğu: TeSys K, TeSys Deca ve Easy TeSys Control zaman modülleri fiziksel aksesuar olarak birbirinin yerine kullanılmaz.
  • Yıldız-üçgen: LADS2 ve LAETSD uygulamalarında kontaktör sınıfı, kilitleme ve geçiş mimarisi birlikte doğrulanır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys K, TeSys Deca ve Easy TeSys Control zaman gecikmeli yardımcı kontak kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, zaman aralığı, on-delay/off-delay yönü, kontak yapısı, uyumlu kontaktör serisi ve güncel üretici veri sayfası doğrulanmalıdır.
