Schneider Electric LADR4, TeSys Deca, Düşmede Gecikmeli Pnömatik Zaman Rölesi, 10-180 sn

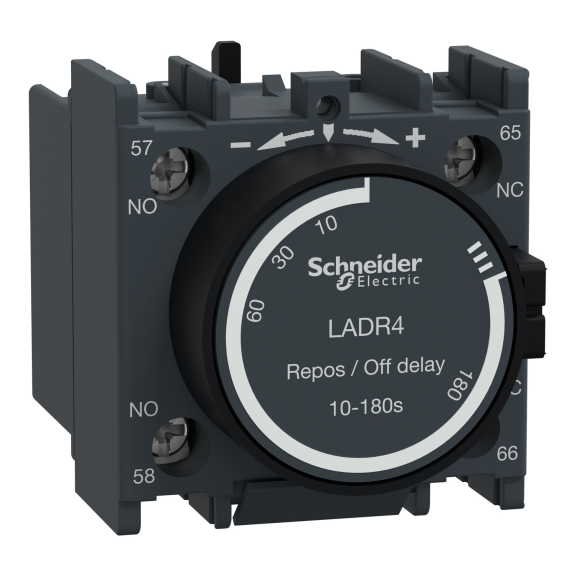

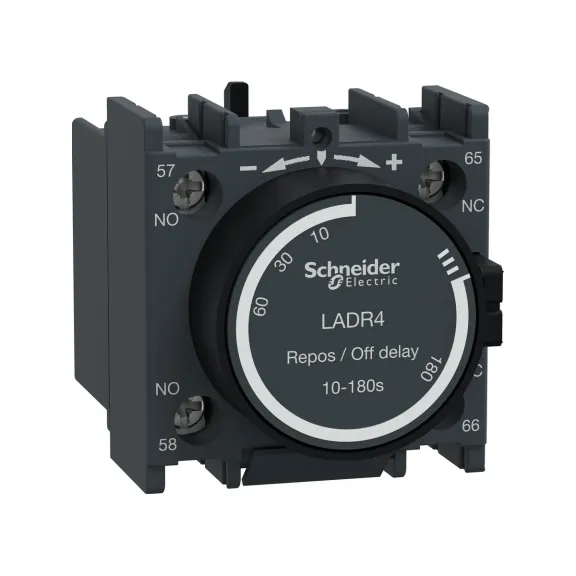

Schneider Electric LADR4, TeSys Deca kontaktör ve CAD kontrol rölelerine 10…180 s ayarlanabilir düşmede gecikme (off-delay) ekleyen pnömatik zaman gecikmeli yardımcı kontak bloğudur. Kontaktör enerjisi kesildiğinde yardımcı kontakların hemen değil, ayarlanan süre sonunda normal konumuna dönmesi gereken fan art çalışması, gecikmeli bırakma ve kontrollü duruş sekanslarında kullanılır.

Modül 1 NA + 1 NK kontak yapısına sahiptir ve ön montajla uyumlu kontaktör/kontrol rölesinin mekanik hareketine bağlanır. Gecikme pnömatik mekanizma üzerinden üretildiği için bağımsız bir elektronik timer beslemesi gerektirmez; off-delay işlevi doğrudan yardımcı kontak seviyesinde sağlanır.

LADR4 ailesindeki kritik seçim farkı 10…180 s gecikme aralığıdır. LADR0, LADR2 ve LADR4 aynı düşmede gecikme mantığını farklı zaman bantlarında sunar; çekmede gecikmeli LADT ailesiyle yalnız süre aralığına bakılarak değiştirilmemelidir çünkü tetikleme yönü tersidir.

Schneider Electric LADR4 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Doğru seçim için 10…180 s gecikme aralığını, off-delay fonksiyonunu, 1 NA + 1 NK kontak yapısını ve kullanılacak TeSys Deca gövdesini birlikte doğrulamanız önerilir.

Schneider ElectricTeSys DecaLADR4Düşmede gecikmeli (off-delay), pnömatik10…180 s1 NA + 1 NKÖn MontajPnömatik5 mA / 17 V Min. Anahtarlama

Teknik Özellikler

Ürün Kimliği ve Zamanlama Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANLADR4
3389110386233
Seri / AileTeSys Deca
Ürün TipiZaman gecikmeli yardımcı kontak bloğu / kontaktör zaman modülü
Zamanlama FonksiyonuDüşmede gecikmeli (off-delay), pnömatik
Ayarlanabilir Zaman Aralığı10…180 s
Kontak Yapısı1 NA + 1 NK
MontajÖn montaj
UyumlulukTeSys Deca CAD ve LC1D; kaynak veride ayrıca TeSys F CR1F / LC1F

Kumanda ve Kontrol Devresi

Nominal Çalışma Gerilimi (Ue)690 V AC 25...400 Hz
Kontrol Yükü Akımı0,55 A @ 125 V DC-13
6 A @ 120 V AC-15
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V
Konvansiyonel Termik Akım (Ith)10 A (at 60 °C)

Zamanlama / Geçiş Karakteristiği

NA/NK Çakışmama Süresi1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması
1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması
Mekanik Dayanıklılık5 milyon çevrim
IP Koruma DerecesiIP20 — IEC 60529

Bağlantı, Boyut ve Standartlar

Terminal TipiVida kelepçesi terminalleri
İletken KapasitesiVida kelepçesi terminalleri
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²sert
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²sert
Sıkma Torku1,7 N·m - tornavidayla düz Ø 6 mm
1,7 N·m - tornavidayla Philips No 2
1,7 N·m - tornavidayla pozidriv No 2
Boyutlar48 mm × 44 mm × 61 mm
Yükseklik × genişlik × derinlik
Çalışma Sıcaklığı-40…70 °C
StandartlarCSA C22.2 No 60947-5-1
EN 50012
EN/IEC 60947-5-1
GB/T 14048,5
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
UL 60947-5-1
Zamanlama Fonksiyonu ve Uyum Notu

Zaman aralığı tek başına yeterli seçim kriteri değildir. On-delay ve off-delay fonksiyonları aynı süre bandına sahip olsa bile devre davranışları farklıdır. Ayrıca kontaktör üzerine takılan zaman modülü, bağımsız DIN rayı zaman rölesinden mekanik ve bağlantısal olarak farklıdır.

Öne Çıkan Özellikler

  • Düşmede gecikmeli (off-delay), pnömatik: Kontak değişimini enerji kesildiğinde ayarlanan 10…180 s süre kadar geciktirir.
  • Pnömatik zamanlama: Zaman fonksiyonu uyumlu kontaktör/kontrol rölesinin mekanik hareketiyle başlatılır.
  • 1NA + 1NK: Gecikmeli bir NA ve bir NK kontak, kontrol sekansında tamamlayıcı kontak mantığı sağlar.
  • 5 mA / 17 V minimum: PLC/elektronik girişler gibi düşük seviyeli kontrol devrelerinde minimum anahtarlama sınırı dikkate alınmalıdır.
  • Ön montaj: TeSys Deca gövdesine doğrudan takılarak ayrı DIN rayı zaman rölesi ihtiyacını azaltır.

Kimler İçin İdeal?

  • Kontaktör tabanlı kontrol sekanslarında zaman gecikmesi gereken pano üreticileri
  • Pompa, fan, konveyör, HVAC ve makine otomasyonu kontrol devreleri
  • Ayrı DIN rayı timer yerine kontaktör üzerine doğrudan zaman modülü kullanmak isteyen projeler
  • Yıldız-üçgen veya sıralı başlatma devrelerinde mekanik olarak bütünleşik zamanlama isteyen uygulamalar

Tipik Kullanım Alanları

  • Gecikmeli kontaktör çekme
  • Gecikmeli bırakma / art çalışma
  • Sıralı yük devreye alma
  • Makine sekans kontrolü
  • Yıldız-üçgen yol verme
  • HVAC / pompa / fan kontrolü

Seçim ve Uyumluluk Notu

LADR4 seçiminde 10…180 s zaman aralığı, Düşmede gecikmeli (off-delay), pnömatik fonksiyon yönü ve 1 NA + 1 NK kontak yapısı birlikte doğrulanmalıdır. Çekmede gecikmeli LADT ile düşmede gecikmeli LADR modelleri zaman aralığı aynı olsa bile fonksiyon olarak birbirinin yerine kullanılmaz.

Muadil / İkame ve Yaşam Döngüsü Notu

LADR4 Schneider Electric'in güncel TeSys Deca zaman gecikmeli yardımcı kontak bloğu kayıtlarında erişilebilir durumdadır. Doğrudan ikame gerektiren doğrulanmış bir üretici bildirimi bulunmadığından tahmini muadil verilmemiştir; uyumluluk, zaman aralığı ve kontak fonksiyonu tam referans üzerinden doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Zaman aralığını devreye alma sırasında gerçek makine/tesis sekansına göre ayarlayın.
  • 1 NA + 1 NK kontak numaralandırmasını kontrol şemasıyla birebir eşleştirin.
  • Modülü yalnız Schneider'ın belirttiği uyumlu kontaktör veya kontrol rölesi gövdesinde ve ön montaj konumunda kullanın.
  • Kontrol devresi akım/gerilim sınırlarını aşmayın; yardımcı kontakları ana güç yükünü doğrudan anahtarlamak için kullanmayın.
  • Devreye alma sırasında hem zaman gecikmesini hem de NA/NK kontakların enerjili/enerjisiz davranışını kronolojik olarak test edin.

Neden Elektrofors?

Schneider Electric LADR4, TeSys Deca, Düşmede Gecikmeli Pnömatik Zaman Rölesi, 10-180 sn satın alınırken tam ürün kodu, zamanlama yönü, ayar aralığı, kontak yapısı, montaj uyumluluğu ve varsa kontrol gerilimi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric zaman röle bloğu üzerinden sipariş oluşturabilirsiniz.

  • Fonksiyon ayrımı: Çekmede gecikmeli ve düşmede gecikmeli modeller aynı süre aralığında olsa bile birbirinin yerine kullanılmaz.
  • Zaman aralığı: 0,1…3 s, 0,1…30 s ve 10…180 s pnömatik aralıklar uygulamanın ihtiyaç duyduğu hassasiyete göre seçilir.
  • Aile uyumluluğu: TeSys K, TeSys Deca ve Easy TeSys Control zaman modülleri fiziksel aksesuar olarak birbirinin yerine kullanılmaz.
  • Yıldız-üçgen: LADS2 ve LAETSD uygulamalarında kontaktör sınıfı, kilitleme ve geçiş mimarisi birlikte doğrulanır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys K, TeSys Deca ve Easy TeSys Control zaman gecikmeli yardımcı kontak kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, zaman aralığı, on-delay/off-delay yönü, kontak yapısı, uyumlu kontaktör serisi ve güncel üretici veri sayfası doğrulanmalıdır.
