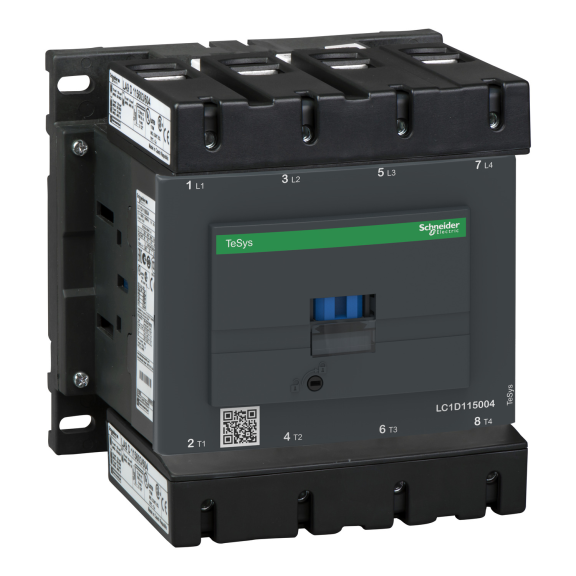

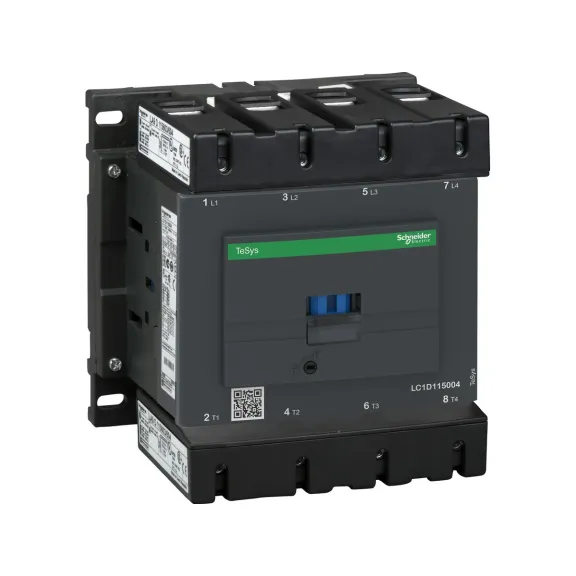

Schneider Electric LC1D115004FD, TeSys Deca, 200 Amper, 4 Kutuplu, Kontaktör, 110 Volt DC, 1NA+1NK
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: LC1D115004FD
- Ean Barkodu: 3389110897753
- Üretim Yeri: Çek Cumhuriyeti
19.346,93TL
42.058,54TL
KDV Hariç: 16.122,44TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | LC1D115004FD - TeSys D kontaktör - 4P(4 NA) - AC-1 - <= 440 V 200 A - 110 V DC s |
| Seri | TeSys |
| Ürün Serisi | TeSys Deca |
| Ürün Yada Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| Kontaktör Uygulaması | Direnç yükü |
| Kutup Tanımı | 4P |
| Nominal Çalışma Gerilimi(Ue) | Güç devresi: <= 1000 V AC 25...400 Hz Güç devresi: <= 460 V DC |
| Nominal Çalışma Akımı(Ie) | 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi |
| Kontrol Devresi Gerilimi(Uc) | 110 V DC |
| Kullanım Kategorisi | AC-1 AC-3 AC-3e AC-4 |
| Tamamlayıcı Özellikler | |
| Kutup Kontak Yapılandırması | 4 NA |
| Koruyucu Kapak | Ile |
| Nominal Kesme Kapasitesi | 1100 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Kapama Kapasitesi(Irms) | 1260 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Yalıtım Gerilimi(Ui) | Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali |
| Kutup Başına Güç Dağılımı | 24 W AC-1 |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 8 kV 'e uygunIEC 60947 |
| İlgili Sigorta Değeri | 200 A gG at <= 690 V coordination tip 2 for güç devresi 250 A gG at <= 690 V coordination tip 1 for güç devresi |
| Kısa Süreli Dayanma Akımı(Icw) | 1100 A 40 °C - 1 sn for güç devresi 250 A 40 °C - 10 min for güç devresi 550 A 40 °C - 1 min for güç devresi 950 A 40 °C - 10 s for güç devresi |
| Klasik Açık Hava Termik Akımı(Ith) | 200 A (at 60 °C) for güç devresi |
| Ortalama Empedans | 0,6 mOhm - Ith 200 A 50 Hz for güç devresi |
| Aşırı Gerilim Kategorisi | III |
| Kontrol Devresi Gerilim Limitleri | 0,15...0,4 Uc -40…70 °C düşme DC 0,75...1,2 Uc -40…55 °C çalışma DC 1...1.2 Uc 55…70 °C çalışma DC |
| Montaj Desteği | Plaka Ray |
| Mekanik Dayanıklılık | 8 Mcycles |
| Uyumluluk Kodu | LC1D |
| Elektriksel Dayanıklılık | 0,8 Mcycles 200 A AC-1 Ue'de <= 440 V |
| Bağlantı ve Terminal Bilgileri | Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 1 10…120 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz |
| Kontrol Devresi Tipi | DC standart |
| Bobin Teknolojisi | Entegre bastırma cihazı ile |
| Kirletme Derecesi | 3 |
| Çalışma Süresi | 20...35 msn kapama 40...75 msn açma |
| Kalkış Gücü(W) | 270…365 W 20 °C) |
| Güvenilirlik Düzeyi (Güvenlik) | B10d = 10000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 684932 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Sıkma Torku | Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Tutma Güç Tüketimi(W) | 2,4…5,1 W -de 20 °C |
| Maksimum Çalışma Hızı | 1200 cyc/h at 60 °C |
| Zaman Sabiti | 25 ms |
| Uygun Ortam Koşulları | |
| Standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| IP Koruma Sınıfı | IP20 ön yüz 'e uygunIEC 60529 |
| Ürün Sertifikaları | BV CCC CSA DNV GL GOST LROS (Lloyds register of shipping) RINA UKCA UL |
| İklimsel Dayanıklılık | 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma 'e uygunIACS E10 nemli sıcağa maruz kalma |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| Çalışma Yüksekliği | 0...3000 m |
| Alev Geciktirici | V1 'e uygunUL 94 |
| Mekanik Dayanıklılık | Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn) Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) |
| Yükseklik | 158 mm |
| Genişlik | 150 mm |
| Derinlik | 132 mm |
| Ürün Ağırlığı | 2,86 kg |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 16,8 cm |
| Paket 1 Genişliği | 18,5 cm |
| Paket 1 Uzunluğu | 21,2 cm |
| Paket 1 Ağırlığı | 2,976 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
