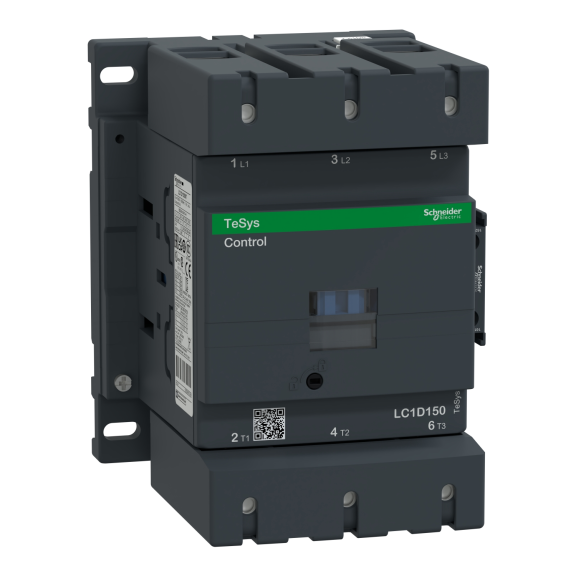

Name: Schneider Electric LC1D150B7, TeSys Deca, 150 Amper, 75 kW, 3 Kutuplu, Kontaktör, 24 Volt AC, 1NA+1NK
Brand: Schneider Electric
SKU: LC1D150B7
Price: 15131.98 TRY
Availability: OutOfStock

Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LC1D150B7, TeSys Deca, 150 Amper, 75 kW, 3 Kutuplu, Kontaktör, 24 Volt AC, 1NA+1NK

Stok Durumu: Stok Sorunuz
Marka: Schneider Electric
Ürün Kodu: LC1D150B7
Ean Barkodu: 3389110475999
Üretim Yeri: Çek Cumhuriyeti

0 yorum yapılmış. / Sizde Yorum Yapın!

15.131,98TL

32.895,61TL

KDV Hariç: 12.609,98TL

Adet

Sepete Ekle

Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

15.000 TL ve Üzeri: Kargo Ücretsiz ?

Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.

15.000 TL Altı: 275 TL Sabit Kargo ?

15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.

Havale / EFT: %2,5 İndirim (15.000 TL+) ?

15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı	LC1D150B7 - TeSys D kontaktör - 3P(3 NA) - AC-3 - <= 440 V 150 A - 24
Seri	TeSys
Ürün Serisi	TeSys Deca
Ürün Yada Bileşen Tipi	Kontaktör
Ürün Grubu	LC1D
Kontaktör Uygulaması	Direnç yükü Motor kontrol
Kutup Tanımı	3P
Nominal Çalışma Gerilimi(Ue)	Güç devresi: <= 1000 V AC 25...400 Hz Güç devresi: <= 300 V DC
Nominal Çalışma Akımı(Ie)	150 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 150 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
Kontrol Devresi Gerilimi(Uc)	24 V AC 50/60 Hz
Kullanım Kategorisi	AC-1 AC-3 AC-3e AC-4
Tamamlayıcı Özellikler
Kutup Kontak Yapılandırması	3 NA
Motor Gücü(kW)	100 kW at 660...690 V AC 50/60 Hz (AC-3) 100 kW at 660...690 V AC 50/60 Hz (AC-3e) 22 kW at 400 V AC 50/60 Hz (AC-4) 40 kW at 220...230 V AC 50/60 Hz (AC-3) 40 kW at 220...230 V AC 50/60 Hz (AC-3e) 75 kW at 1000 V AC 50/60 Hz (AC-3) 75 kW at 1000 V AC 50/60 Hz (AC-3e) 75 kW at 380...400 V AC 50/60 Hz (AC-3) 75 kW at 380...400 V AC 50/60 Hz (AC-3e) 80 kW at 415...440 V AC 50/60 Hz (AC-3) 80 kW at 415...440 V AC 50/60 Hz (AC-3e) 90 kW at 500 V AC 50/60 Hz (AC-3) 90 kW at 500 V AC 50/60 Hz (AC-3e)
Koruyucu Kapak	Ile
Motor Gücü(HP)	100 hp at 460/480 V AC 50/60 Hz for 3 faz motors 125 hp at 575/600 V AC 50/60 Hz for 3 faz motors 40 hp at 200/208 V AC 50/60 Hz for 3 faz motors 50 hp at 230/240 V AC 50/60 Hz for 3 faz motors
Nominal Kesme Kapasitesi	1400 A at 440 V for güç devresi conforming to IEC 60947
Nominal Kapama Kapasitesi(Irms)	140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 1660 A at 440 V for güç devresi conforming to IEC 60947 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
Nominal Yalıtım Gerilimi(Ui)	Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Kutup Başına Güç Dağılımı	13,5 W AC-3 13,5 W AC-3e 24 W AC-1
Nominal Darbe Dayanım Gerilimi(Uimp)	8 kV 'e uygunIEC 60947
İlgili Sigorta Değeri	10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 250 A gG at <= 690 V coordination tip 2 for güç devresi 315 A gG at <= 690 V coordination tip 1 for güç devresi
Kısa Süreli Dayanma Akımı(Icw)	100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 1200 A 40 °C - 10 s for güç devresi 140 A - 100 ms for sinyalleme devresi 1400 A 40 °C - 1 sn for güç devresi 250 A 40 °C - 10 min for güç devresi 580 A 40 °C - 1 min for güç devresi
Klasik Açık Hava Termik Akımı(Ith)	200 A (at 60 °C) for güç devresi
Ortalama Empedans	0,6 mOhm - Ith 200 A 50 Hz for güç devresi
Aşırı Gerilim Kategorisi	III
Kontrol Devresi Gerilim Limitleri	0,3...0,5 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,15 Uc -40…55 °C çalışma AC 50/60 Hz 1...1.15 Uc 55…70 °C çalışma AC 50/60 Hz
Montaj Desteği	Plaka Ray
Mekanik Dayanıklılık	8 Mcycles
Uyumluluk Kodu	LC1D
Elektriksel Dayanıklılık	0,85 Mcycles 150 A AC-3 Ue'de <= 440 V 0,85 Mcycles 150 A AC-3e Ue'de <= 440 V 1 Mcycles 200 A AC-1 Ue'de <= 440 V
Bağlantı ve Terminal Bilgileri	Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 1 10…120 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Kontrol Devresi Tipi	AC -de 50/60 Hz standart
Isı Dağılım	3…4,5 W at 50/60 Hz
Bobin Teknolojisi	Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
Kirletme Derecesi	3
Kalkış Gücü(VA)	280…350 VA 50 Hz cos phi 0,9 (at 20 °C) 280…350 VA 60 Hz cos phi 0,9 (at 20 °C)
Tutma Güç Tüketimi(VA)	2…18 VA 50 Hz cos phi 0,9 (at 20 °C) 2…18 VA 60 Hz cos phi 0,9 (at 20 °C)
Çalışma Süresi	20...35 msn kapama 40...75 msn açma
Yardımcı Kontak Düzenleme	1 NA + 1 NK
Güvenilirlik Düzeyi (Güvenlik)	B10d = 10000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 684932 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
Sıkma Torku	Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Yalıtım Direnci	> 10 MOhm for sinyalleme devresi
Maksimum Çalışma Hızı	1200 cyc/h at 60 °C
Minimum Anahtarlama Akımı	5 mA for sinyalleme devresi
Yardımcı Kontak Tipi	tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Minimum Anahtarlama Gerilimi	17 V for sinyalleme devresi
Çakışmama Süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Sinyalleme Devre Frekansı	25...400 Hz
Uygun Ortam Koşulları
Standartlar	CSA C22.2 No 14 CSA C22.2 No 60947-4-1 EN 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ IEC 60947-4-1 JIS C8201-4-1 UL 60335-2-40:Annex JJ UL 60947-4-1
Koruyucu Bakım	TH 'e uygunIEC 60068-2-30
IP Koruma Sınıfı	IP20 ön yüz 'e uygunIEC 60529
Ürün Sertifikaları	CCC CE CSA Denizcilik EAC UKCA UL
İklimsel Dayanıklılık	'e uygunIACS E10 nemli sıcağa maruz kalma
Yangına Dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Çalışma İçin Ortam Hava Sıcaklığı	-40…60 °C 60…70 °C değer kaybı ile
Çalışma Yüksekliği	0...3000 m
Alev Geciktirici	V1 'e uygunUL 94
Mekanik Dayanıklılık	Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn) Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Yükseklik	158 mm
Genişlik	120 mm
Derinlik	136 mm
Ürün Ağırlığı	2,5 kg
Paket Bilgileri
Paket 1 Birim Türü	PCE
Paket 1'deki Birim Sayısı	1
Paket 1 Yüksekliği	19,000 cm
Paket 1 Genişliği	16,800 cm
Paket 1 Uzunluğu	20,700 cm
Paket 1 Ağırlığı	2,485 kg
Paket 2 Birim Türü	S06
Paket 2'deki Birim Sayısı	27
Paket 2 Yüksekliği	75,000 cm
Paket 2 Genişliği	60,000 cm
Paket 2 Uzunluğu	80,000 cm
Paket 2 Ağırlığı	79,258 kg
Garanti Koşulları
Garanti	18 months
