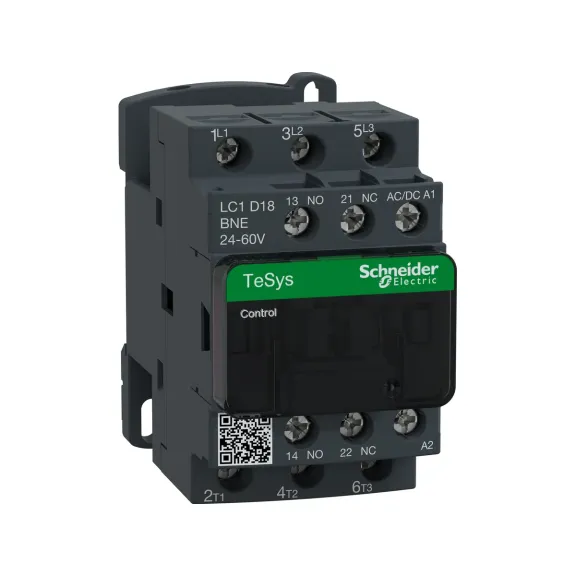

Schneider Electric LC1D18BNE, TeSys Deca, 18 Amper, 7,5 kW, 3 Kutuplu, Kontaktör, 24-60 Volt AC/DC, 1NA+1NK

Schneider Electric LC1D18BNE, TeSys Deca, 18 Amper, 7,5 kW, 3 Kutuplu, Kontaktör, 24-60 Volt AC/DC, 1NA+1NK
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz
Schneider Electric LC1D18BNE, TeSys Deca, 18 Amper, 7,5 kW, 3 Kutuplu, Kontaktör, 24-60 Volt AC/DC, 1NA+1NK
0 yorum yapılmış. / Sizde Yorum Yapın!
3.829,36TL
8.324,69TL
KDV Hariç: 3.191,13TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Schneider Electric LC1D18BNE, TeSys Deca, 18 Amper, 7,5 kW, 3 Kutuplu, Kontaktör, 24-60 Volt AC/DC, 1NA+1NK

Schneider ElectricTeSys Deca3 kutuplu18 A24–60 Volt AC/DCAC-3 / AC-3e1NA+1NKMotor kumandası

LC1D18BNE, Schneider Electric TeSys Deca ailesinde yer alan 3 kutuplu motor kontaktörüdür. Referansın belirtilen nominal akımı 18 A; ana güç yapısı 3 kutupludur ve kumanda bobini 24–60 Volt AC/DC değerindedir.

Ürün; üç fazlı motorların uzaktan anahtarlanması, otomasyon panoları ve makine kumanda devreleri için tasarlanmıştır. Ürün adındaki 7.5 kW motor değeri 380/400 V üç faz uygulamasına yöneliktir; gerçek seçimde AC-3/AC-3e akımı, çalışma sıklığı ve motorun kalkış karakteristiği birlikte değerlendirilmelidir.

1 NA + 1 NK dahili yardımcı kontak; durum bilgisi, kilitleme veya kumanda mantığında kullanılabilir. Kontaktör kısa devre ya da aşırı yük koruma cihazı değildir; uygun devre kesici/sigorta ve motor koruma şalteri veya termik aşırı yük rölesiyle koordine edilmelidir.

Mevcut üretici verisinde LC1D18BNE için doğrulanmış zorunlu bir birebir halef kod yer almamaktadır. Ürün durumu ülkeye göre değişebileceğinden, muadil seçiminde yalnız seri adına değil; kutup sayısı, kullanım kategorisi, akım, bobin gerilimi, yardımcı kontak ve mekanik ölçülere birlikte bakılmalıdır.

Teknik Özellikler

Kimlik ve Anma Değerleri
Marka
Schneider Electric
Ürün Kodu / EAN
LC1D18BNE
EAN: Ürün kaydında belirtilmemiştir
Seri / Aile
TeSys Deca
Ürün Tipi
3 kutuplu motor kontaktörü
Ana Kutup Yapısı
3 kutup — 3 NA ana güç kontağı
Nominal Akım
18 A — AC-3 / AC-3e
Motor Gücü / Yük Esası
7.5 kW — 380/400 V üç faz motor
Kullanım Kategorisi
AC-3 / AC-3e
Elektrik ve Kumanda
Nominal Çalışma Gerilimi (Ue)
Güç devresi: ≤ 300 V DC
Güç devresi: ≤ 690 V AC 25–400 Hz
Yalıtım Gerilimi (Ui)
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Darbe Dayanım Gerilimi (Uimp)
6 kV — IEC 60947
Bobin Gerilimi
24–60 Volt AC/DC
Bobin / Kontrol Tipi
Elektronik geniş aralıklı AC/DC bobin
Yardımcı Kontaklar
1 NA + 1 NK dahili yardımcı kontak
Ana Kontak Bileşimi
3 kutup — 3 NA ana güç kontağı
Kontrol Gerilimi Sınırları
Nominal bobin değerinin izin verilen çalışma sınırları üretici veri sayfasından doğrulanmalıdır.
Mekanik Yapı ve Bağlantılar
Montaj
Plaka
Ray
Gövde Ölçüleri
Yükseklik: 77 mm
Genişlik: 45 mm
Derinlik: 86 mm
Ürün Ağırlığı
Bu referansın ağırlığı mevcut ürün kaydında ayrıca belirtilmemiştir.
Bağlantı / Terminaller
Güç devresi: vida kelepçesi terminalleri 1 1.5…6 mm² — iletken: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1.5…6 mm² — iletken: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² — iletken: esnek kablo uçlu
Sıkma Torku
Güç devresi: 1.7 N·m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1.7 N·m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
IP Koruma
IP20 ön yüz — IEC 60529
Ortam Sıcaklığı
-40…60 °C
60…70 °C değer kaybı ile
Çalışma Yüksekliği
0–3000 m
Performans, Standartlar ve Seçim
Maksimum Çalışma Hızı
3600 çevrim/saat — 60 °C
Çalışma Süresi
12–22 ms kapama
4–19 ms açma
Mekanik Dayanıklılık
15 milyon çevrim
Şoklar kontaktör açık (11 ms için 10 Gn)
Elektriksel Dayanıklılık
1 milyon çevrim 32 A AC-1 Ue'de ≤ 440 V
1.65 milyon çevrim 18 A AC-3 Ue'de ≤ 440 V
Sigorta Koordinasyonu
10 A gG — sinyalleme devresi uygun IEC 60947-5-1
35 A gG — ≤ 690 V koordinasyon tipi 2 — güç devresi
Standartlar
CSA C22.2 No 14
CSA C22.2 No 60947-4-1
EN 60947-4-1
EN 60947-5-1
IEC 60335-1:Madde 30.2
Ürün Sertifikaları
CB Şeması
CCC
CSA
Denizcilik
EAC
UKCA
Seçim Kriteri
AC-3/AC-3e akımı, motor gücü, bobin gerilimi ve kumanda çevrimi birlikte doğrulanmalıdır.
Teknik güvenlik notu: Kontaktör bir koruma cihazı değildir. Kısa devre ve aşırı yük koruması, iletken kesiti, kumanda gerilimi ve koordinasyon tipi güncel üretici dokümanlarıyla doğrulanmalıdır.

Öne Çıkan Özellikler

  • Tam referans eşleşmesi: LC1D18BNE kodu, 24–60 Volt AC/DC bobin ve 3 kutuplu güç yapısıyla değerlendirilir.
  • Uygulama sınıfı: AC-3 / AC-3e motor anahtarlaması — 18 A.
  • Yardımcı kontak: 1 NA + 1 NK dahili yardımcı kontak.
  • Kontrol yapısı: Elektronik geniş aralıklı AC/DC bobin.
  • Pano uyumu: Montaj, terminal, tork ve gövde ölçüleri teknik kartlarda ayrı ayrı gösterilmiştir.
  • Koruma koordinasyonu: Kısa devre ve aşırı yük koruması kontaktörden ayrı seçilmelidir.
  • Muadil kontrolü: Kutup, kategori, akım, bobin ve yardımcı kontak verileri eşleşmeden birebir ikame kabul edilmemelidir.
  • Doğrulama: Devreye alma öncesinde güncel Schneider Electric ürün sayfası ve pano projesi esas alınmalıdır.

Kimler İçin İdeal?

  • Makine üreticileri ve endüstriyel otomasyon firmaları
  • Motor kontrol merkezi ve pano üreticileri
  • Üretim tesislerinin elektrik bakım ekipleri
  • Tam sipariş koduyla yenileme veya stok standardizasyonu yapan satın alma ekipleri

Tipik Kullanım Alanları

  • Üç fazlı asenkron motorların uzaktan çalıştırılması ve durdurulması
  • Pompa, fan, konveyör ve kompresör kumanda panoları
  • PLC veya röle çıkışlı otomasyon devreleri
  • Motor koruma şalteri veya termik röleyle koordineli motor yol verme sistemleri

Seçim ve Uyumluluk Notu

  • Bobin: Kumanda devresi 24–60 Volt AC/DC ile uyumlu olmalıdır.
  • Yük: Motor etiket akımı ve kalkış şartı, ürünün AC-3/AC-3e sınırları içinde kalmalıdır.
  • Koruma: Devre kesici veya sigorta ile termik/motor koruma elemanı, üreticinin koordinasyon tablolarına göre seçilmelidir.
  • İkame: Mevcut üretici verisinde LC1D18BNE için doğrulanmış zorunlu bir birebir halef kod yer almamaktadır. Ürün durumu ülkeye göre değişebileceğinden, muadil seçiminde yalnız seri adına değil; kutup sayısı, kullanım kategorisi, akım, bobin gerilimi, yardımcı kontak ve mekanik ölçülere birlikte bakılmalıdır.

Neden Elektrofors?

  • Doğru ürün kodu ve teknik alanlarla hazırlanmış net ürün kaydı
  • Pano, otomasyon ve motor kontrol uygulamalarına yönelik teknik ürün odağı
  • Muadil/ikame değerlendirmesinde kod ve uygulama koşullarını birlikte ele alan yaklaşım
  • Sipariş öncesi teknik kontrol ihtiyacını açıkça belirten şeffaf içerik
Ürün görselleri temsili olabilir. Sipariş vermeden önce ürün kodunu, bobin gerilimini, kutup sayısını, kullanım kategorisini ve bağlantı özelliklerini güncel Schneider Electric dokümanları üzerinden doğrulayınız.
