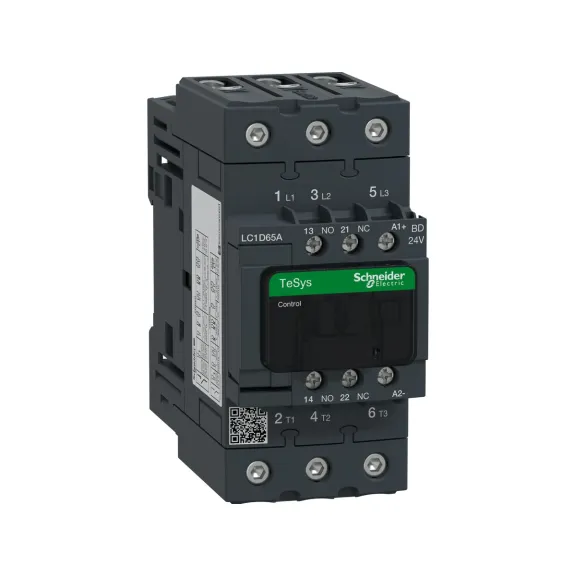

Schneider Electric LC1D65ABD, TeSys Deca, 65 Amper, 30 kW, 3 Kutuplu, Kontaktör, 24 Volt DC, 1NA+1NK
- Stok Durumu: 3
- Marka: Schneider Electric
- Ürün Kodu: LC1D65ABD
- Ean Barkodu: 3389119409094
- Üretim Yeri: Fransa
6.900,41TL
20.295,32TL
KDV Hariç: 5.750,34TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | LC1D65ABD - TeSys D kontaktör - 3P(3 NA) - AC-3 - <= 440 V 65 A - 24 V DC stan |
| Seri | TeSys TeSys Deca |
| Ürün Serisi | TeSys Deca |
| Ürün Yada Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| Kontaktör Uygulaması | Direnç yükü Motor kontrol |
| Kutup Tanımı | 3P |
| Nominal Çalışma Gerilimi(Ue) | Güç devresi: <= 300 V DC Güç devresi: <= 690 V AC 25...400 Hz |
| Nominal Çalışma Akımı(Ie) | 65 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 65 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi 80 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi |
| Kontrol Devresi Gerilimi(Uc) | 24 V DC |
| Kullanım Kategorisi | AC-1 AC-3 AC-3e AC-4 |
| Tamamlayıcı Özellikler | |
| Kutup Kontak Yapılandırması | 3 NA |
| Motor Gücü(kW) | 11 kW at 400 V AC 50/60 Hz (AC-4) 18,5 kW at 220...230 V AC 50/60 Hz (AC-3) 18,5 kW at 220...230 V AC 50/60 Hz (AC-3e) 30 kW at 380...400 V AC 50/60 Hz (AC-3) 30 kW at 380...400 V AC 50/60 Hz (AC-3e) 37 kW at 500 V AC 50/60 Hz (AC-3) 37 kW at 500 V AC 50/60 Hz (AC-3e) 37 kW at 660...690 V AC 50/60 Hz (AC-3) 37 kW at 660...690 V AC 50/60 Hz (AC-3e) |
| Koruyucu Kapak | Ile |
| Motor Gücü(HP) | 10 hp at 230/240 V AC 50/60 Hz for 1 faz motors 20 hp at 200/208 V AC 50/60 Hz for 3 faz motors 20 hp at 230/240 V AC 50/60 Hz for 3 faz motors 40 hp at 460/480 V AC 50/60 Hz for 3 faz motors 5 hp at 115 V AC 50/60 Hz for 1 faz motors 50 hp at 575/600 V AC 50/60 Hz for 3 faz motors |
| Nominal Kesme Kapasitesi | 1000 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Kapama Kapasitesi(Irms) | 1000 A at 440 V for güç devresi conforming to IEC 60947 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 |
| Nominal Yalıtım Gerilimi(Ui) | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 |
| Kutup Başına Güç Dağılımı | 6,3 W AC-3 6,3 W AC-3e 9,6 W AC-1 |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 6 kV 'e uygunIEC 60947 |
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 125 A gG at <= 690 V coordination tip 1 for güç devresi 125 A gG at <= 690 V coordination tip 2 for güç devresi |
| Kısa Süreli Dayanma Akımı(Icw) | 100 A - 1 sn for sinyalleme devresi 110 A 40 °C - 10 min for güç devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi 260 A 40 °C - 1 min for güç devresi 640 A 40 °C - 10 s for güç devresi 900 A 40 °C - 1 sn for güç devresi |
| Klasik Açık Hava Termik Akımı(Ith) | 10 A (at 60 °C) for sinyalleme devresi 80 A (at 60 °C) for güç devresi |
| Ortalama Empedans | 1,5 mOhm - Ith 80 A 50 Hz for güç devresi |
| Aşırı Gerilim Kategorisi | III |
| Kontrol Devresi Gerilim Limitleri | 0,1...0,3 Uc -40…70 °C düşme DC 0,75...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC |
| Montaj Desteği | Plaka Ray |
| Mekanik Dayanıklılık | 10 Mcycles |
| Uyumluluk Kodu | LC1D |
| Elektriksel Dayanıklılık | 0,5 Mcycles 80 A AC-1 Ue'de <= 440 V 1,45 Mcycles 65 A AC-3 Ue'de <= 440 V 1,45 Mcycles 65 A AC-3e Ue'de <= 440 V |
| Bağlantı ve Terminal Bilgileri | Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz |
| Kontrol Devresi Tipi | DC standart |
| Bobin Teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
| Kirletme Derecesi | 3 |
| Çalışma Süresi | 16...24 msn açma 50 ±15 % ms kapama |
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
| Kalkış Gücü(W) | 19 W 20 °C) |
| Güvenilirlik Düzeyi (Güvenlik) | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Sıkma Torku | Güç devresi: 2,5 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2 Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2 |
| Tutma Güç Tüketimi(W) | 7,4 W -de 20 °C |
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
| Maksimum Çalışma Hızı | 3600 cyc/h at 60 °C |
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
| Yardımcı Kontak Tipi | tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 |
| Minimum Anahtarlama Gerilimi | 17 V for sinyalleme devresi |
| Zaman Sabiti | 34 ms |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Sinyalleme Devre Frekansı | 25...400 Hz |
| Uygun Ortam Koşulları | |
| Standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ IEC 60947-4-1 IEC 60947-5-1 UL 60335-2-40:Annex JJ UL 60947-4-1 |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| IP Koruma Sınıfı | IP20 ön yüz 'e uygunIEC 60529 |
| Ürün Sertifikaları | CB Şeması CCC CE CSA Denizcilik EAC UKCA UL |
| İklimsel Dayanıklılık | 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma 'e uygunIACS E10 nemli sıcağa maruz kalma |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| Çalışma Yüksekliği | 0...3000 m |
| Alev Geciktirici | V1 'e uygunUL 94 |
| Mekanik Dayanıklılık | Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn) Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) |
| Yükseklik | 122 mm |
| Genişlik | 55 mm |
| Derinlik | 120 mm |
| Ürün Ağırlığı | 0,935 kg |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 6,2 cm |
| Paket 1 Genişliği | 13,5 cm |
| Paket 1 Uzunluğu | 15,2 cm |
| Paket 1 Ağırlığı | 984,0 g |
| Paket 2 Birim Türü | S02 |
| Paket 2'deki Birim Sayısı | 10 |
| Paket 2 Yüksekliği | 15,0 cm |
| Paket 2 Genişliği | 30,0 cm |
| Paket 2 Uzunluğu | 40,0 cm |
| Paket 2 Ağırlığı | 10,39 kg |
| Paket 3 Birim Türü | P06 |
| Paket 3'deki Birim Sayısı | 160 |
| Paket 3 Yüksekliği | 77,0 cm |
| Paket 3 Genişliği | 80,0 cm |
| Paket 3 Uzunluğu | 60,0 cm |
| Paket 3 Ağırlığı | 174,74 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
