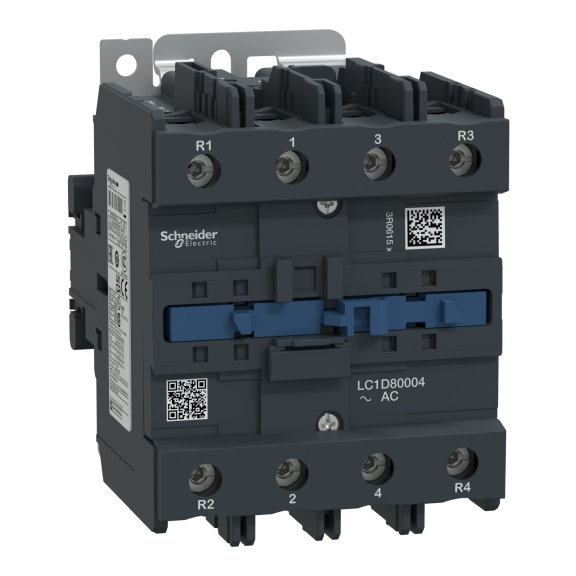

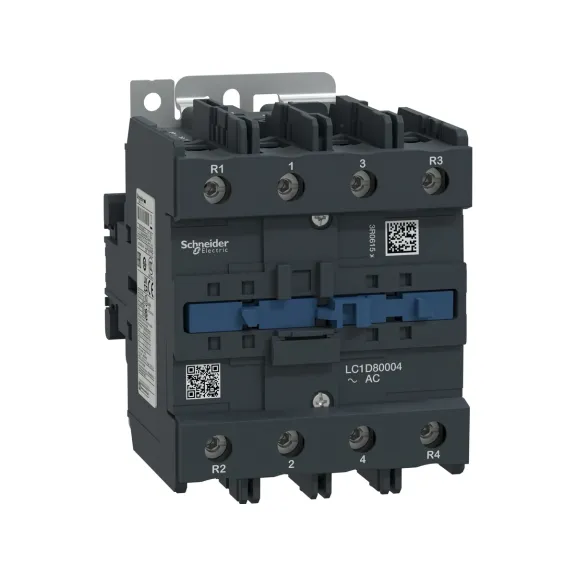

Schneider Electric LC1D80004F7, TeSys Deca, 125 Amper, 4 Kutuplu, Kontaktör, 110 Volt AC, 1NA+1NK
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: LC1D80004F7
- Ean Barkodu: 3389110074215
- Üretim Yeri: Çek Cumhuriyeti
16.029,47TL
34.846,68TL
KDV Hariç: 13.357,89TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | LC1D80004F7 - TeSys D kontaktör - 4P(4 NA) - AC-1 - <= 440 V 125 A - 11 |
| Seri | TeSys |
| Ürün Serisi | TeSys Deca |
| Ürün Yada Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| Kontaktör Uygulaması | Direnç yükü |
| Kutup Tanımı | 4P |
| Nominal Çalışma Gerilimi(Ue) | Güç devresi: <= 300 V DC 25...400 Hz Güç devresi: <= 690 V AC |
| Nominal Çalışma Akımı(Ie) | 125 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 55 A (at <60 °C) at <= 400 V AC AC-4 for güç devresi 80 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 80 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi |
| Kontrol Devresi Gerilimi(Uc) | 110 V AC 50/60 Hz |
| Kullanım Kategorisi | AC-1 AC-3 AC-3e AC-4 |
| Tamamlayıcı Özellikler | |
| Kutup Kontak Yapılandırması | 4 NA |
| Motor Gücü(kW) | 22 kW at 220...230 V AC 50/60 Hz 37 kW at 380...400 V AC 50/60 Hz 45 kW at 415...440 V AC 50/60 Hz 45 kW at 660...690 V AC 50/60 Hz 55 kW at 500 V AC 50/60 Hz |
| Koruyucu Kapak | Ile |
| Nominal Kesme Kapasitesi | 1100 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Kapama Kapasitesi(Irms) | 1100 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Yalıtım Gerilimi(Ui) | Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali |
| Kutup Başına Güç Dağılımı | 12,5 W AC-1 |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 8 kV 'e uygunIEC 60947 |
| İlgili Sigorta Değeri | 160 A gG at <= 690 V coordination tip 2 for güç devresi 200 A gG at <= 690 V coordination tip 1 for güç devresi |
| Kısa Süreli Dayanma Akımı(Icw) | 135 A 40 °C - 10 min for güç devresi 320 A 40 °C - 1 min for güç devresi 640 A 40 °C - 10 s for güç devresi 990 A 40 °C - 1 sn for güç devresi |
| Klasik Açık Hava Termik Akımı(Ith) | 125 A (at 60 °C) for güç devresi |
| Ortalama Empedans | 0,8 mOhm - Ith 125 A 50 Hz for güç devresi |
| Aşırı Gerilim Kategorisi | III |
| Kontrol Devresi Gerilim Limitleri | 0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz 0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz 1...1.1 Uc 55…70 °C çalışma AC 50/60 Hz |
| Montaj Desteği | Plaka Ray |
| Mekanik Dayanıklılık | 4 Mcycles |
| Uyumluluk Kodu | LC1D |
| Elektriksel Dayanıklılık | 0,8 Mcycles 125 A AC-1 Ue'de <= 440 V |
| Bağlantı ve Terminal Bilgileri | Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 1 4…50 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 2 4…16 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 2 4…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 2 4…25 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Isı Dağılım | 6…10 W at 50/60 Hz |
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
| Kirletme Derecesi | 3 |
| Kalkış Gücü(VA) | 245 VA 50 Hz cos phi 0,75 (at 20 °C) 245 VA 60 Hz cos phi 0,75 (at 20 °C) |
| Tutma Güç Tüketimi(VA) | 26 VA 50 Hz cos phi 0,3 (at 20 °C) 26 VA 60 Hz cos phi 0,3 (at 20 °C) |
| Çalışma Süresi | 20...35 msn kapama 6...20 msn açma |
| Güvenilirlik Düzeyi (Güvenlik) | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Sıkma Torku | Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Maksimum Çalışma Hızı | 3600 cyc/h at 60 °C |
| Uygun Ortam Koşulları | |
| Standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ IEC 60947-4-1 IEC 60947-5-1 UL 60335-2-40:Annex JJ UL 60947-4-1 |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| IP Koruma Sınıfı | IP20 ön yüz 'e uygunIEC 60529 |
| Ürün Sertifikaları | CB Şeması CCC CE CSA Denizcilik EAC UKCA UL |
| İklimsel Dayanıklılık | 'e uygunIACS E10 nemli sıcağa maruz kalma |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| Çalışma Yüksekliği | 0...3000 m |
| Alev Geciktirici | V1 'e uygunUL 94 |
| Mekanik Dayanıklılık | Şoklar kontaktör açık (11 msn için 8 Gn) Şoklar kontaktör kapalı (11 msn için 10 Gn) Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) |
| Yükseklik | 127 mm |
| Genişlik | 96 mm |
| Derinlik | 125 mm |
| Ürün Ağırlığı | 1,76 kg |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 15,400 cm |
| Paket 1 Genişliği | 10,700 cm |
| Paket 1 Uzunluğu | 13,500 cm |
| Paket 1 Ağırlığı | 1,688 kg |
| Paket 2 Birim Türü | S02 |
| Paket 2'deki Birim Sayısı | 5 |
| Paket 2 Yüksekliği | 15,000 cm |
| Paket 2 Genişliği | 30,000 cm |
| Paket 2 Uzunluğu | 40,000 cm |
| Paket 2 Ağırlığı | 8,730 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
