Teknik Özellikler

Öne Çıkan Özellikler

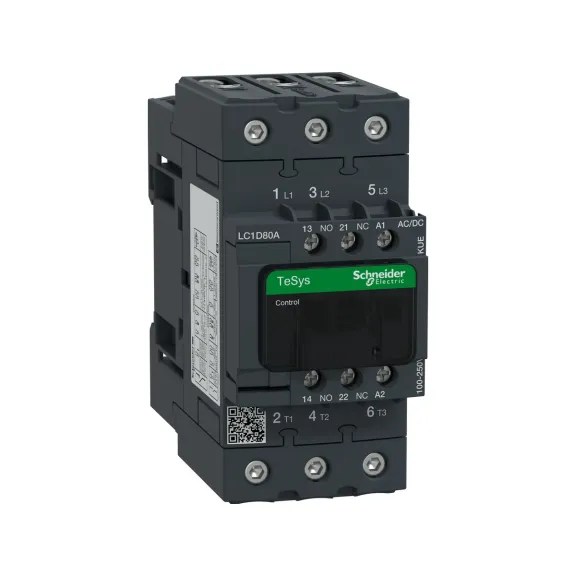

• Tam referans eşleşmesi: LC1D80AKUE kodu, 100–250 Volt AC/DC bobin ve 3 kutuplu güç yapısıyla değerlendirilir.
• Uygulama sınıfı: AC-3 / AC-3e motor anahtarlaması — 66 A.
• Yardımcı kontak: 1 NA + 1 NK dahili yardımcı kontak.
• Kontrol yapısı: Elektronik geniş aralıklı AC/DC bobin.
• Pano uyumu: Montaj, terminal, tork ve gövde ölçüleri teknik kartlarda ayrı ayrı gösterilmiştir.
• Koruma koordinasyonu: Kısa devre ve aşırı yük koruması kontaktörden ayrı seçilmelidir.
• Muadil kontrolü: Kutup, kategori, akım, bobin ve yardımcı kontak verileri eşleşmeden birebir ikame kabul edilmemelidir.
• Doğrulama: Devreye alma öncesinde güncel Schneider Electric ürün sayfası ve pano projesi esas alınmalıdır.

Kimler İçin İdeal?

• Makine üreticileri ve endüstriyel otomasyon firmaları
• Motor kontrol merkezi ve pano üreticileri
• Üretim tesislerinin elektrik bakım ekipleri
• Tam sipariş koduyla yenileme veya stok standardizasyonu yapan satın alma ekipleri

Tipik Kullanım Alanları

• Üç fazlı asenkron motorların uzaktan çalıştırılması ve durdurulması
• Pompa, fan, konveyör ve kompresör kumanda panoları
• PLC veya röle çıkışlı otomasyon devreleri
• Motor koruma şalteri veya termik röleyle koordineli motor yol verme sistemleri

Seçim ve Uyumluluk Notu

• Bobin: Kumanda devresi 100–250 Volt AC/DC ile uyumlu olmalıdır.
• Yük: Motor etiket akımı ve kalkış şartı, ürünün AC-3/AC-3e sınırları içinde kalmalıdır.
• Koruma: Devre kesici veya sigorta ile termik/motor koruma elemanı, üreticinin koordinasyon tablolarına göre seçilmelidir.
• İkame: Schneider Electric’in bölgesel ürün sayfalarında LC1D80AKUE için ticari durum farklı gösterilebilmekte ve tek bir küresel halef kod doğrulanmamaktadır. Yerel stok/yaşam döngüsü bilgisi kontrol edilmeli; muadil seçiminde 66 A AC-3/AC-3e değeri, bobin gerilimi, EverLink bağlantı yapısı, yardımcı kontak ve 55 mm gövde genişliği birlikte eşleştirilmelidir.
